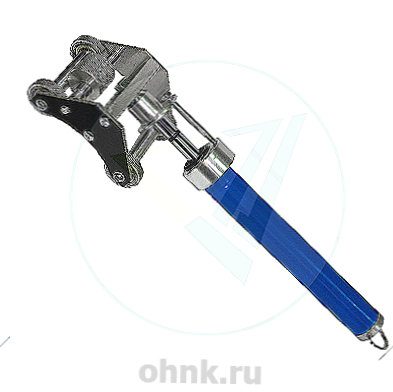

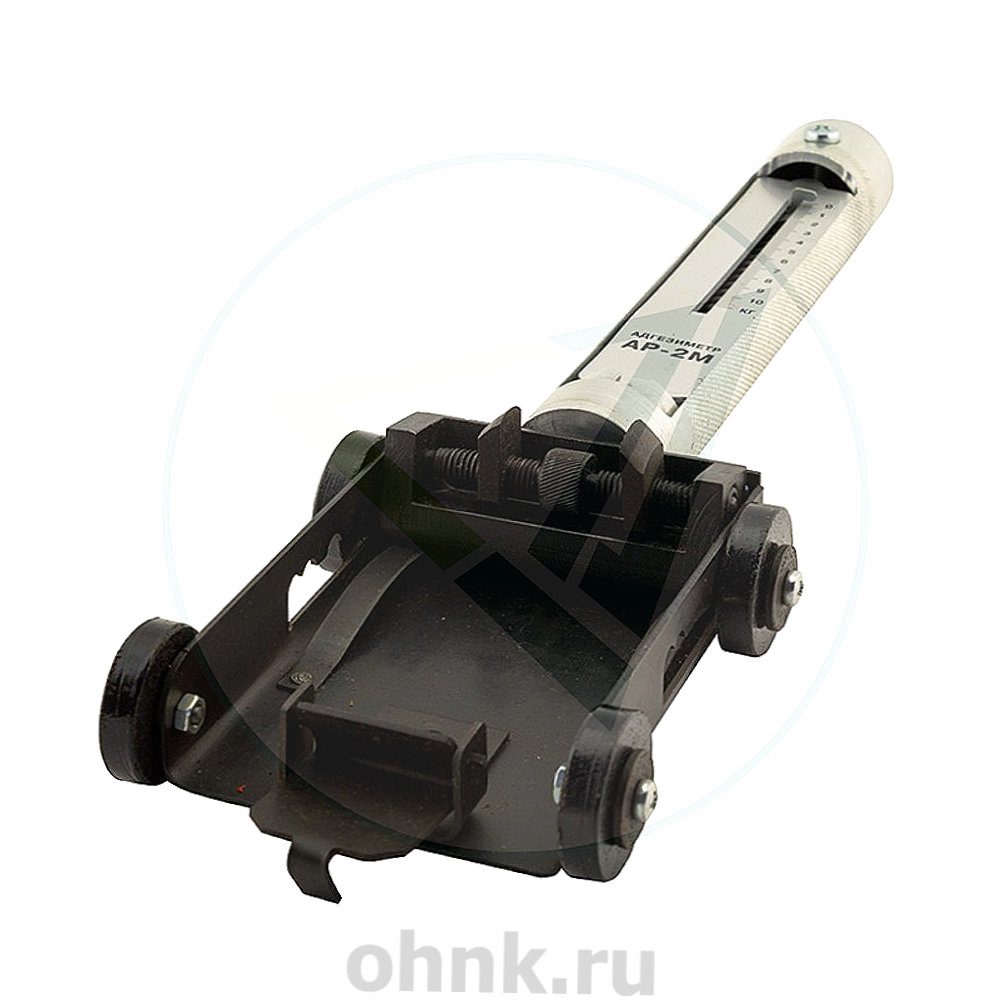

Адгезиметр АР-2М

Адгезиметр полимерных изоляционных лент АР-2М: устройство и принцип работы

Адгезиметр модели АР-2М представляет собой специализированный прибор, предназначенный для измерения силы адгезии полимерных изоляционных лент. Эти материалы находят широкое применение при проведении антикоррозионной защиты трубопроводов, особенно в сложных трассовых условиях. Устройство позволяет оперативно оценить качество сцепления ленты с металлической поверхностью трубы, что играет ключевую роль в обеспечении долговечности и надежности изоляционного покрытия.

Прибор рассчитан на эксплуатацию в умеренном климате, согласно исполнению «У» категории I по ГОСТ 15150-69. Диапазон рабочих температур составляет от минус 40 до плюс 40 градусов Цельсия, а относительная влажность воздуха может достигать 85% при температуре +20 °C. Это делает адгезиметр АР-2М подходящим инструментом как для использования в условиях открытой местности, так и на производственных объектах.

Конструктивно прибор состоит из прочного корпуса, на котором размещены все необходимые узлы и элементы для проведения измерений. Основным компонентом является пружинный зажим, фиксирующий полосу отслаиваемого покрытия. Также на корпусе установлены два параллельно расположенных лезвия, расстояние между которыми регулируется в диапазоне от 10 до 40 мм с помощью винта. Такая конструкция позволяет точно подстраивать прибор под конкретные параметры испытываемого материала.

Для обеспечения устойчивости и стабильности измерений предусмотрен механизм опоры на трубу, который одновременно служит для фиксации постоянного угла отслаивания. Данный механизм включает в себя две пары роликов, закрепленных на неподвижных осях. Ось, на которой установлены ролики, может перемещаться и фиксироваться в различных положениях благодаря пружинному механизму. Каждое положение соответствует определенному диаметру трубы, например, 1420 мм или 1220 мм. Это позволяет использовать адгезиметр на трубопроводах различных размеров без дополнительной модификации оборудования.

На корпус также крепится рукоятка, оснащенная пружинными весами, которые обеспечивают точное измерение усилия отслаивания. Цена деления шкалы составляет 100 грамм, что дает возможность проводить достаточно точные измерения даже в полевых условиях. Благодаря данному показателю удается эффективно контролировать качество нанесения изоляционных материалов и своевременно выявлять возможные отклонения от нормативных требований.

Особенностью конструкции адгезиметра АР-2М является возможность поддержания постоянного угла отслаивания, что значительно повышает точность получаемых результатов. Кроме того, наличие одного диапазона чувствительности позволяет использовать прибор для анализа адгезии всех типов промышленных изоляционных покрытий, не требуя замены или перенастройки измерительных компонентов. Это делает устройство универсальным и удобным в использовании как на этапе монтажа, так и при проведении периодических проверок состояния изоляции трубопроводов.
