Индикаторы

Индикаторы часового типа – точные измерительные приборы для контроля линейных размеров

Индикаторы часового типа являются одними из самых распространенных и незаменимых инструментов в области точных измерений. Эти приборы предназначены для определения малых линейных перемещений и отклонений от заданных размеров с высокой точностью. Благодаря своей простоте, надежности и наглядности шкалы, индикаторы широко используются в машиностроении, приборостроении, ремонтном производстве и в лабораториях для контроля качества продукции, настройки оборудования и проведения различных измерительных операций. Они позволяют быстро и точно оценивать такие параметры, как биение, соосность, плоскостность и отклонение формы деталей.

Состав ассортимента

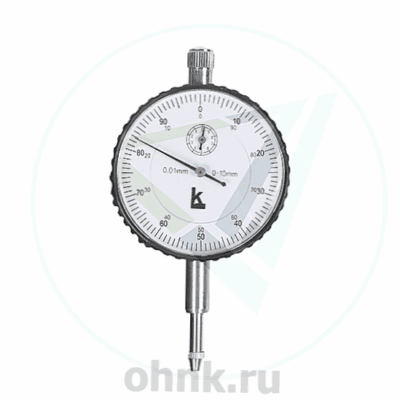

• Индикаторы часового типа с креплением «ушко» (тип КЛБ) для установки на штативы и стойки

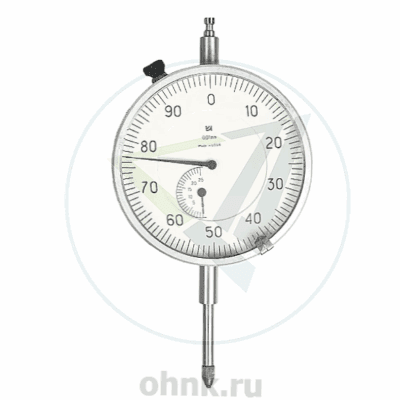

• Индикаторы часового типа с плоской задней частью (тип КРН) для стационарного монтажа
• Индикаторы рычажные для измерений в труднодоступных местах и контроля внутренних поверхностей
• Цифровые индикаторы с электронным отсчетом для повышенной точности и удобства считывания данных

Области применения

Индикаторы нашли применение практически во всех отраслях промышленности, где требуется точный контроль размеров. Их активно используют в отделах технического контроля (ОТК) для приемки готовых изделий. В механических цехах с их помощью настраивают станки и проверяют точность обработки деталей. В ремонтных мастерских индикаторы незаменимы для диагностики и восстановления узлов и агрегатов, например, при проверке биения валов или шестерен. Также они применяются в научных исследованиях и образовательных процессах для демонстрации и проведения точных измерений.

Преимущества продукции и поставщика

• Высокая точность и стабильность показаний, соответствующие государственным стандартам
• Долговечность и износостойкость за счет использования качественных материалов и прецизионной сборки
• Широкий ассортимент моделей, позволяющий подобрать инструмент для любых измерительных задач

Как выбрать

При выборе индикатора в первую очередь определите тип измерений и условия работы. Для измерений на станках или с помощью штативов удобнее будет модель с креплением «ушко» (КЛБ). Для стационарной установки в измерительные приспособления лучше подойдет индикатор с плоской задней частью (КРН). Обратите внимание на диапазон измерений (например, 0-10 мм) и цену деления шкалы (стандартная – 0,01 мм). Для особо точных работ существуют индикаторы с ценой деления 0,001 мм. Также важен класс точности прибора (0 или 1), который определяет допустимую погрешность.

Основные характеристики

Совместимость и эксплуатация

Для полноценной работы индикатор необходимо устанавливать на специальное крепление: штатив, стойку или непосредственно в измерительное приспособление. Перед началом измерений прибор следует выставить на ноль по эталонной детали или плите. В процессе эксплуатации избегайте ударов и падений индикатора, так как это может привести к выходу его из строя. Защищайте прибор от попадания пыли, влаги и агрессивных сред. Для обеспечения точности показаний проводите периодическую поверку индикаторов в аккредитованных метрологических центрах.

FAQ — Часто задаваемые вопросы

Вопрос 1: В чем разница между индикаторами с ушком (КЛБ) и без ушка (КРН)?

Ответ: Основное отличие заключается в способе крепления. Модели с ушком (КЛБ) предназначены для установки на хомуты штативов, что позволяет гибко позиционировать прибор. Модели с плоской задней частью (КРН) предназначены для жесткого крепления в специальных пазах или на плоскостях измерительных приспособлений.

Вопрос 2: Как правильно установить индикатор на ноль?

Ответ: Установите индикатор на крепление. Подведите измерительный наконечник к поверхности, относительно которой будет производиться отсчет. Слегка прижмите наконечник и вращайте ободок (или циферблат в некоторых моделях) для совмещения нулевой отметки шкалы со стрелкой.

Вопрос 3: Что такое класс точности индикатора?

Ответ: Класс точности (0 или 1) определяет максимально допустимую погрешность показаний прибора на всем диапазоне измерений. Индикаторы класса 0 являются более точными и используются для особо ответственных измерений, класса 1 — для большинства общепромышленных задач.

Вопрос 4: Можно ли измерять внутренние диаметры с помощью индикатора?

Ответ: Да, для этого используются специальные приспособления — нутромеры, в которых индикатор является основным измерительным узлом. Измерительные наконечники нутромера контактируют с внутренней поверхностью, а индикатор показывает отклонение размера.

Вопрос 5: Как часто нужно проводить поверку индикатора?

Ответ: Для производственных целей, где требуется подтвержденная точность, поверка индикаторов должна проводиться не реже одного раза в год. При интенсивной эксплуатации или после ремонта прибора может потребоваться внеплановая поверка.

Вопрос 6: Что такое измерительное усилие и почему оно важно?

Ответ: Измерительное усилие — это сила, с которой измерительный наконечник давит на поверхность детали. Слишком большое усилие может деформировать деталь или сам наконечник, исказив результат. Слишком малое усилие приведет к нестабильному контакту. Стандартизированное усилие обеспечивает точность и повторяемость измерений.
