Преобразователи УЗК

Преобразователи УЗК — основа точного ультразвукового контроля

Преобразователи ультразвукового контроля (УЗК), также известные как пьезоэлектрические преобразователи или пьезопреобразователи, являются ключевым элементом любого дефектоскопа. Эти устройства преобразуют электрический импульс от прибора в ультразвуковую волну, которая проникает в контролируемый материал, а затем принимают отраженный сигнал и преобразуют его обратно в электрический. От качества и правильности выбора преобразователя напрямую зависит точность, надежность и информативность всего процесса неразрушающего контроля. В нашем ассортименте представлены все основные типы преобразователей для решения самых разнообразных задач — от измерения толщины до сложной дефектоскопии сварных швов и ответственных конструкций.

Состав ассортимента

• Прямые совмещенные преобразователи (для контроля толщины и поиска дефектов параллельно поверхности)
• Прямые раздельно-совместимые преобразователи (для улучшенного контроля тонкостенных изделий и коррозионных mapping)
• Наклонные преобразователи (для контроля сварных соединений и поиска трещин под углом)
• Специализированные преобразователи (иммерсионные, для высоких температур, с фокусировкой луча)
• Преобразователи для фазированных антенных решеток (ФАР/PAUT)

Области применения

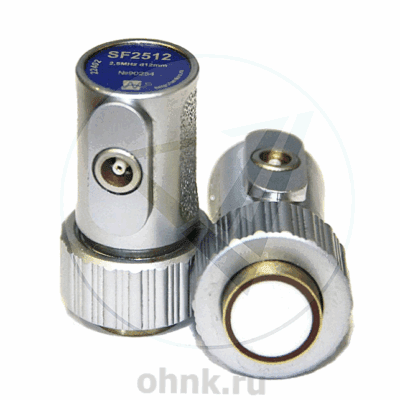

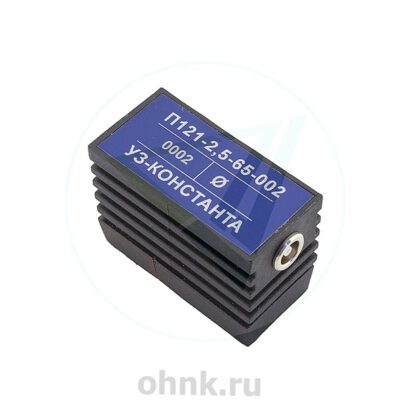

Преобразователи УЗК находят применение во всех отраслях, где используется ультразвуковая дефектоскопия. Наклонные преобразователи, такие как П121, являются незаменимым инструментом при контроле качества сварных швов в трубопроводах, металлоконструкциях, сосудах под давлением. Прямые преобразователи, включая модели П111 и П112, активно применяются для измерения остаточной толщины стенок труб, резервуаров, а также для выявления ламинарных дефектов (расслоений, пор) в листовом прокате, поковках и отливках. Специализированные датчики используются в атомной энергетике, авиастроении и при контроле композиционных материалов.

Преимущества продукции и поставщика

• Широкий номенклатурный ряд, охватывающий все частоты, углы и конструкции
• Использование высококачественных пьезокерамических материалов для стабильных характеристик
• Полная совместимость с большинством современных ультразвуковых дефектоскопов
• Прочные и износостойкие корпуса, рассчитанные на работу в промышленных условиях
• Гарантия качества и возможность проведения поверки в аккредитованных центрах
• Экспертная помощь в подборе преобразователя под конкретную задачу и тип оборудования

Как выбрать

Выбор преобразователя УЗК — это ответственный процесс, зависящий от множества факторов. Сначала определите задачу: для измерения толщины подходят прямые совмещенные или раздельно-совместимые датчики, для сварных швов — наклонные. Далее выберите рабочую частоту: более высокие частоты (5-10 МГц) обеспечивают лучшую разрешающую способность, но меньшую глубину прозвучивания, и подходят для тонкостенных изделий. Низкие частоты (0.5-2.5 МГц) используются для контроля крупных и грубоструктурных материалов. Угол ввода наклонного преобразователя выбирается в зависимости от толщины металла и геометрии шва. Также учитывайте температуру поверхности и состояние контролируемого объекта.

Основные характеристики

Совместимость и эксплуатация

Большинство преобразователей УЗК имеют стандартные разъемы (например, LEMO 00, C5, UHF) и совместимы с дефектоскопами различных производителей. Для корректной работы необходимо использовать специальную контактную жидкость (гель), обеспечивающую хороший акустический контакт между датчиком и поверхностью изделия. После каждого использования рабочую поверхность преобразователя следует очищать от геля и загрязнений. Хранить датчики рекомендуется в сухом помещении при комнатной температуре, избегая ударов и механических повреждений кабеля и разъема.

FAQ — Часто задаваемые вопросы

Вопрос 1: В чем разница между совмещенным и раздельно-совместимым преобразователем? Ответ: Совмещенный использует один пьезоэлемент для излучения и приема, раздельно-совместимый — два разных элемента. Второй тип лучше работает на малых толщинах и при контроле поверхностей с коррозией.

Вопрос 2: Какой угол ввода выбрать для контроля сварного шва? Ответ: Выбор зависит от толщины металла. Для тонких швов (до 10 мм) используют углы 70°, для более толстых — 45°, 60°. Часто для полной проверки применяют несколько преобразователей с разными углами.

Вопрос 3: Можно ли использовать преобразователь одного производителя с дефектоскопом другого? Ответ: Да, в большинстве случаев это возможно, если они имеют совместимый тип разъема и согласованные электрические параметры (частота, затухание).

Вопрос 4: Как проверить работоспособность преобразователя? Ответ: Самый простой способ — подключить его к исправному дефектоскопу и прозвучить стандартный образец (СОП). Наличие четкого донного сигнала говорит о работоспособности датчика.

Вопрос 5: Что такое «мертвая зона» преобразователя? Ответ: Это минимальная толщина, при которой прибор может различить эхо-сигнал от поверхности и эхо-сигнал от дефекта. Раздельно-совместимые преобразователи имеют меньшую мертвую зону.

Вопрос 6: Как часто нужно калибровать преобразователь? Ответ: Сам преобразователь не калибруется, калибруется вся система «дефектоскоп-преобразователь-кабель». Эту процедуру необходимо выполнять перед началом каждого контроля по соответствующему стандартному образцу.

Заказать и получить консультацию

Не можете определиться с выбором преобразователя УЗК? Свяжитесь с нашими специалистами, и мы поможем подобрать оптимальную модель под ваши задачи и оборудование.

Оставьте заявку на нашем сайте, и мы подготовим для вас подробное коммерческое предложение с учетом всех технических требований и сроков поставки.

Позвоните нам для получения оперативной консультации по наличию, техническим характеристикам и условиям заказа преобразователей для ультразвукового контроля.
