Рентгеновский контроль

Рентгеновский контроль — высокоточная диагностика скрытых дефектов

Рентгеновский контроль (радиографический контроль) — это один из самых информативных и надежных методов неразрушающего контроля, позволяющий выявлять внутренние дефекты в материалах и готовых изделиях. Принцип метода основан на прохождении ионизирующего излучения через объект и регистрации его на специальной пленке или цифровом детекторе. В местах наличия дефектов (трещин, пор, раковин, непроваров) плотность материала изменяется, что приводит к различной степени почернения пленки и создает изображение внутренней структуры объекта. Этот метод незаменим там, где требуется абсолютная гарантия качества и безопасности.

Состав ассортимента

• Рентгеновские пленки различной чувствительности и зернистости

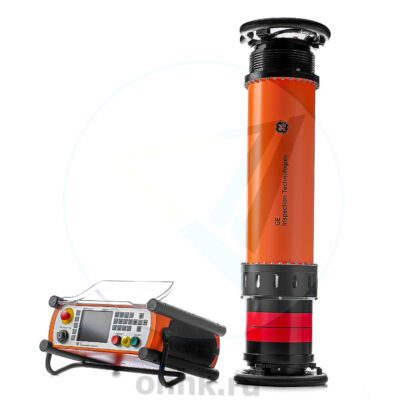

• Гамма-дефектоскопы и рентгеновские аппараты (передвижные, стационарные, переносные)
• Специальные кассеты и экраны для экспонирования пленок
• Фотохимические реакторы и оборудование для обработки пленок
• Проявители, фиксажи и другие химические реактивы
• Денситометры для контроля качества снимков
• Маркировочные ленты, свинцовые цифры и другие аксессуары

Области применения

Рентгеновский контроль является обязательным этапом контроля качества в самых ответственных отраслях промышленности. Его активно используют в аэрокосмической отрасли для проверки целостности фюзеляжей, лопастей турбин и сварных швов. В нефтегазовой промышленности метод применяют для диагностики трубопроводов, резервуаров и сварных соединений, предотвращая возможные аварии. В машиностроении он позволяет обеспечить надежность ответственных деталей, а в строительстве — контролировать качество несущих конструкций, мостовых сооружений и узлов. Также метод находит применение в энергетике, судостроении и на железнодорожном транспорте.

Преимущества продукции и поставщика

• Высокая чувствительность к малейшим внутренним дефектам, включая микротрещины
• Возможность контроля объектов сложной формы и различной толщины
• Получение архивного документа (рентгеновского снимка), подтверждающего качество
• Соответствие продукции международным и национальным стандартам (ГОСТ, ISO, EN)
• Широкий ассортимент пленок для решения любых задач — от капиллярных трещин до крупных пор
• Надежность и проверенная временем технология, не требующая сложной калибровки
• Комплексная поставка всего необходимого оборудования и расходных материалов

Как выбрать

Выбор оборудования и материалов для рентгеновского контроля зависит от конкретной задачи. Ключевой параметр при выборе рентгеновской пленки — это ее класс чувствительности (например, пленки типа D2, D3, D4), который определяется толщиной и материалом контролируемого объекта. Для тонкостенных изделий и поиска мелких дефектов используют высокочувствительные пленки с мелким зерном. Для толстых объектов подходят менее чувствительные пленки. Также важно учитывать тип источника излучения (рентгеновская трубка или изотопы) и требования нормативной документации к методике контроля. Наши специалисты помогут подобрать оптимальную комбинацию пленки, экранов и экспозиционных параметров для вашей задачи.

Основные характеристики

Совместимость и эксплуатация

Для качественного проведения рентгеновского контроля необходимо обеспечить совместимость всех компонентов системы. Рентгеновские пленки должны использоваться с соответствующими усиливающими экранами (солевыми или металлическими) для сокращения времени экспозиции. Обработка пленок требует наличия темной комнаты или специальной фотоавтоматической системы. Важно строго соблюдать температурный режим и время проявления, рекомендованные производителем химикатов. При работе с источниками ионизирующего излучения неукоснительно соблюдайте все нормы радиационной безопасности и используйте средства индивидуальной защиты.

FAQ — Часто задаваемые вопросы

Вопрос 1: В чем разница между рентгеновскими пленками AGFA D2, D3 и D4? Ответ: Основное отличие — в классе чувствительности и зернистости. D2 — высокочувствительная пленка для тонких материалов и поиска мелких дефектов. D3 — универсальная, самая популярная пленка для широкого спектра задач. D4 — менее чувствительная, для контроля очень толстых объектов.

Вопрос 2: Можно ли использовать эти пленки с любым дефектоскопом? Ответ: Да, эти пленки являются универсальными и могут использоваться как с рентгеновскими аппаратами, так и с гамма-дефектоскопами. Ключевое — правильно подобрать время экспозиции в зависимости от мощности источника и толщины объекта.

Вопрос 3: Какие условия хранения у рентгеновской пленки? Ответ: Пленку следует хранить в оригинальной светонепроницаемой упаковке, в сухом, прохладном помещении при температуре от 10°C до 25°C и влажности не более 60%. Важно защищать ее от радиации, химических паров и механических повреждений.

Вопрос 4: Обязательно ли иметь темную комнату для работы с пленкой? Ответ: Для ручной обработки пленки темная комната с безопасным красным освещением обязательна. Альтернативой является использование автоматических проявочных машин, которые не требуют темного помещения для загрузки кассет.

Вопрос 5: Какой срок годности у рентгеновских пленок? Ответ: При соблюдении условий хранения срок годности обычно составляет несколько лет (например, 3-5 лет с даты производства, указанной на упаковке). После вскрытия упаковки пленку рекомендуется использовать в течение 6 месяцев.

Вопрос 6: Что такое денситометр и зачем он нужен? Ответ: Денситометр — это прибор для измерения степени почернения (оптической плотности) рентгеновского снимка. Он используется для контроля качества процесса проявки и соответствия снимка требованиям нормативной документации на контроль.

Заказать и получить консультацию

Не можете определить, какая пленка или оборудование подходят для вашей задачи? Свяжитесь с нашими инженерами. Мы бесплатно проконсультируем вас и поможем подобрать оптимальное решение под ваши требования и бюджет.

Оформите заказ на нашем сайте или по телефону. Мы обеспечим быструю доставку по всей России и странам СНГ, а также предоставим полный пакет сопроводительной документации на продукцию.

Задайте вопрос нашим специалистам по техническим характеристикам, условиям эксплуатации или совместимости оборудования. Мы поможем вам наладить весь процесс рентгеновского контроля от А до Я.
