Адгезиметр СМ-1: Назначение и Область Применения

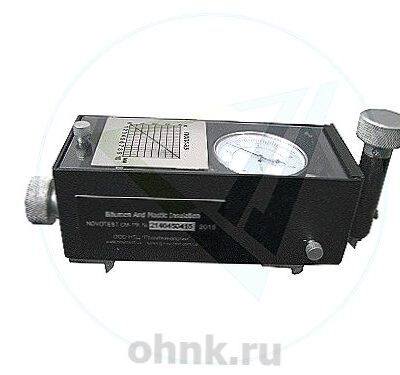

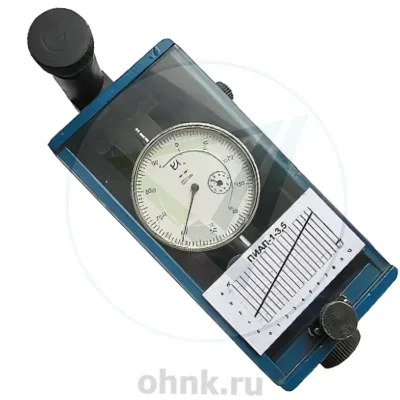

Адгезиметр битумных изоляций модели СМ-1 представляет собой механическое устройство, предназначенное для определения уровня адгезии (сцепления) битумных защитных покрытий с поверхностью трубопроводов. Прибор используется в соответствии с требованиями государственного стандарта ГОСТ Р 51164–98, а именно по методу Б, который описывает процедуру измерения силы сцепления при сдвиге.

Этот инструмент играет важную роль при контроле качества антикоррозионной защиты стальных трубопроводов, особенно применяемых в нефтегазовой отрасли и коммунальном хозяйстве. Показатель адгезии позволяет судить о том, насколько прочно покрытие удерживается на металлической поверхности, что напрямую влияет на срок службы изоляции и защищенность труб от разрушительного воздействия внешней среды.

Принцип Работы и Технические Характеристики

Принцип действия адгезиметра СМ-1 основан на измерении усилия, необходимого для сдвига квадратного образца покрытия площадью ровно один квадратный сантиметр. Испытания проводятся в диапазоне температур от минус пятнадцати до плюс двадцати пяти градусов Цельсия, что позволяет получать данные в условиях, максимально приближенных к реальным эксплуатационным режимам.

Измерения выполняются в трех различных точках на поверхности трубопровода, расположенных друг от друга на расстоянии не менее полуметра. Это обеспечивает объективную оценку однородности нанесения изоляции по всей длине. Конечный результат вычисляется как среднее арифметическое значение трех замеров, с допустимой погрешностью не более 0,01 МПа или, что эквивалентно, 0,1 кгс/см². Такая точность делает прибор надежным средством контроля качества изоляционных работ.

Подготовка К Проведению Измерений

Перед началом испытания необходимо тщательно подготовить участок поверхности трубопровода. С помощью специального ножа на исследуемом участке вырезается квадратный фрагмент покрытия размером 10 на 10 миллиметров. Вокруг этого образца аккуратно снимается слой изоляции до самого металла, формируя прямоугольную площадку размером 30 на 35 мм. Эта операция необходима для обеспечения свободного перемещения рабочего элемента прибора — ножа — без помех со стороны окружающего покрытия.

После подготовки участка адгезиметр устанавливается таким образом, чтобы его режущий элемент плотно контактировал с одной из сторон выделенного квадрата. За счет такого положения обеспечивается равномерное приложение усилия в момент проведения сдвига.

Проведение Испытания и Получение Результататов

Процесс измерения начинается с постепенного нагружения подготовленного участка покрытия. Оператор вращает винт, связанный с ведущим штоком устройства. Через тарированную пружину усилие передается на нож, а затем — на сам образец покрытия. Во время нагружения происходит смещение штока, величина которого регистрируется прибором. Значение перемещения пересчитывается в усилие, необходимое для сдвига образца относительно основания.

В ходе испытания фиксируется максимальная нагрузка, при которой еще сохраняется сцепление между покрытием и металлом. Как только происходит срыв, то есть потеря адгезии, показание фиксируется как результат измерения для данной точки. После этого аналогичные действия повторяются еще в двух местах, после чего рассчитывается среднее значение.

Особенности Конструкции и Преимущества Использования

Конструкция адгезиметра СМ-1 отличается простотой и надежностью. Все элементы выполнены из прочных материалов, способных выдерживать значительные нагрузки. Устройство не требует источников питания, что делает его удобным для использования как в лабораторных условиях, так и непосредственно на строительных площадках и магистральных трассах. Отсутствие сложной электроники снижает риск поломок и облегчает обслуживание.

Особое внимание при проведении испытаний уделяется правильному положению прибора относительно образца. Для предотвращения повреждения покрытия в процессе установки и работы рекомендуется соблюдать аккуратность при закреплении устройства и контролировать усилие вращения винта. Также важно своевременно очищать рабочие поверхности от загрязнений и проверять состояние ножа на предмет затупления или повреждений.

Значение Адгезиметра СМ-1 в Контроле Качества

Адгезиметр СМ-1 является незаменимым инструментом при проведении входного и операционного контроля качества битумных изоляционных покрытий. Его использование позволяет заранее выявлять случаи недостаточного сцепления материала с металлом, что может стать причиной преждевременного выхода из строя трубопровода. Особенно актуальны такие испытания при строительстве и ремонте магистральных трубопроводов, где коррозионная стойкость играет ключевую роль в обеспечении безопасности и надежности объектов.

Благодаря своей эффективности и точности, данный прибор широко применяется как на этапе производства изоляционных материалов, так и при приемке выполненных работ. Он помогает подтверждать соответствие продукции установленным нормам и техническим условиям, обеспечивая высокий уровень защиты трубопроводов от внешних воздействий.
