Адгезиметр битумных изоляций СМ-1: особенности и методика применения

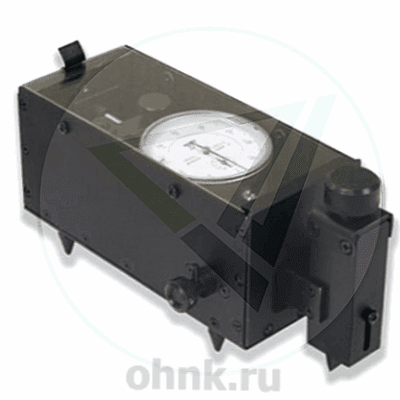

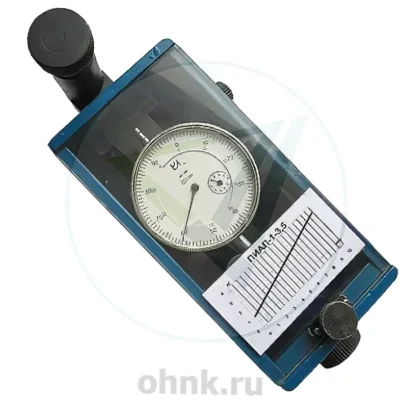

Адгезиметр модели СМ-1 представляет собой механическое устройство, разработанное для определения прочности сцепления (адгезии) битумных изоляционных покрытий, применяемых при строительстве и ремонте трубопроводов. Прибор соответствует требованиям государственного стандарта ГОСТ Р 51164–98, а именно методу Б, который регламентирует порядок проведения измерений в полевых условиях. Данный прибор широко используется как на этапе монтажа, так и при эксплуатационном контроле состояния защитных покрытий трубопроводов.

Принцип действия адгезиметра СМ-1 основан на измерении усилия, необходимого для сдвига участка изоляционного покрытия площадью один квадратный сантиметр относительно металлической поверхности трубы. Такой подход позволяет оценить степень сцепления материала с основанием, что является ключевым фактором в обеспечении надежной антикоррозионной защиты. Измерения проводятся в диапазоне температур от минус пятнадцати до плюс двадцати пяти градусов Цельсия, что делает прибор пригодным для использования в различных климатических условиях.

Процедура измерения начинается с подготовки поверхности. С помощью специального ножа вырезается образец покрытия размером 10 на 10 миллиметров. Вокруг этого фрагмента по периметру аккуратно срезается изоляция до металла, формируя прямоугольную площадку размером 30 на 35 миллиметров. Это необходимо для того, чтобы исключить влияние окружающего покрытия на результаты измерения и обеспечить чистое воздействие только на исследуемый участок.

После подготовки поверхности адгезиметр устанавливается на испытуемый участок таким образом, чтобы его рабочий нож находился в непосредственном контакте с кромкой вырезанного образца. Далее, при помощи вращающегося винта, осуществляется постепенное нагружение ведущего штока через тарированную пружину. Нагрузка передается на нож, а затем — непосредственно на сам образец покрытия. В процессе увеличения нагрузки происходит измерение перемещения штока, которое преобразуется в значение усилия сдвига.

Результаты измерений фиксируются в момент начала смещения образца относительно металлической поверхности. Для получения достоверного значения адгезии измерения проводят не менее чем в трех точках, расположенных друг от друга на расстоянии не менее половины метра. После этого рассчитывается среднее арифметическое значение полученных данных. Погрешность измерений не превышает 0,01 МПа или, что эквивалентно, 0,1 кгс/см², что гарантирует высокую точность и воспроизводимость результатов.

Особенностью конструкции адгезиметра СМ-1 является его простота и надежность в работе. Устройство не требует сложного оборудования или источников питания, что делает его удобным для применения в полевых условиях. При этом благодаря четко регламентированной методике проведения измерений и точности получаемых данных, прибор остается актуальным инструментом контроля качества битумных изоляционных материалов. Его использование позволяет оперативно выявлять возможные нарушения технологии нанесения покрытий и принимать своевременные меры для устранения дефектов, обеспечивая тем самым долговечность и надежность трубопроводных систем.
