Описание рентгеновской пленки AGFA Structurix D4

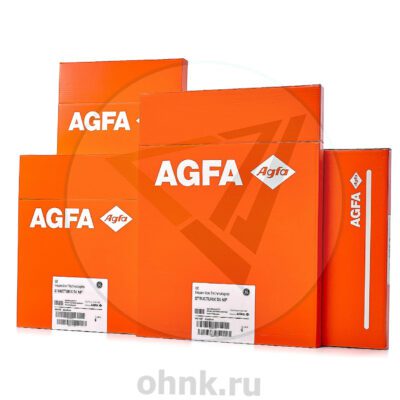

Рентгеновская плёнка AGFA Structurix D4 NIF размером 30×40 см (100 листов) представляет собой высокотехнологичный продукт со сверхмелкозернистой структурой и повышенным уровнем контрастности. Этот материал специально разработан для использования в сочетании со свинцовыми экранами при работе с рентгеновским или гамма-излучением. Такая особенность делает его незаменимым инструментом для точной диагностики и контроля качества различных объектов.

Плёнка AGFA Structurix D4 широко используется для проверки композиционных материалов, литых деталей и высококачественных сварных швов. Её применение особенно рекомендовано в таких высокотехнологичных отраслях, как оборонная, атомная, аэрокосмическая и авиационная промышленность. Эти сферы требуют максимальной точности и надёжности результатов, что обеспечивается благодаря уникальным характеристикам материала.

Соответствие международным стандартам

Производитель гарантирует, что пленка AGFA Structurix D4 соответствует строгим требованиям международных стандартов, таких как EN 584-1, ISO 5655 и ISO 7004. Это подтверждает ее универсальность и возможность использования в глобальных проектах. Соблюдение этих стандартов гарантирует, что результаты контроля будут приняты без дополнительных проверок или подтверждений.

Условия применения для изделий из стали

При работе с изделиями из стали (Fe) пленка демонстрирует наилучшие характеристики при использовании рентгеновского аппарата постоянного потенциала. Для достижения оптимальных результатов применяются свинцовые усиливающие экраны, а расстояние от фокуса до пленки должно составлять 1 метр. Целевая оптическая плотность устанавливается на уровне D = 2. Обработка пленки осуществляется автоматически с использованием химических реактивов G135/G335 при температуре +28 °C и цикле проявления 8 минут. Параметры напряжения на аноде (кВ), силы тока на катоде (мА) и толщины просвечиваемого изделия (мм) подбираются индивидуально в зависимости от задачи.

Особенности работы с алюминиевыми изделиями

Для контроля изделий из алюминия (Al) также используется рентгеновский аппарат постоянного потенциала. В этом случае расстояние от фокуса до плёнки также составляет 1 метр, а целевая оптическая плотность остаётся на уровне D = 2. Процесс автоматической проявки аналогичен: реактивы G135/G335, температура +28 °C и цикл 8 минут. Параметры напряжения (кВ), силы тока (мА) и толщины изделия (мм) адаптируются под конкретные условия работы.

Применение с радиоактивными источниками

Плёнка AGFA Structurix D4 успешно используется с различными радиоактивными источниками, такими как селен-75, иридий-192 и кобальт-60. При работе с этими источниками важно соблюдать следующие условия: использование свинцовых усиливающих экранов, расстояние от фокуса до плёнки 1 метр и целевая оптическая плотность D = 2. Активность радиоактивного источника измеряется в ГБк/час, а толщина просвечиваемого изделия (мм) определяется в зависимости от задачи.

Форматы и виды упаковки

Плёнка выпускается в нескольких форматах и вариантах упаковки, что делает её удобной для различных условий эксплуатации. Основные варианты включают:

• NIF — упаковка в светонепроницаемый общий конверт без бумажных прокладок. Доступные размеры: 24×30 см (100 листов), 30×40 см (100 листов).
• FW — упаковка с бумажными прокладками. Размеры: 10×24 см (100 листов), 10×40 см (100 листов), 10×48 см (100 листов), 18×24 см (100 листов), 24×30 см (100 листов), 30×40 см (100 листов).
• Pb VacuPac — листы плёнки толщиной 0,027 мм между свинцовыми экранами, запаянные вакуумным способом в пластиковые пакеты, непроницаемые для света, воздуха и влаги. Размеры: 6×24 см (100 листов), 6×48 см (100 листов), 9×12 см (100 листов), 10×24 см (100 листов), 10×40 см (100 листов), 10×48 см (100 листов), 30×40 см (100 листов).
• Pb Rollpac — рулонная пленка со свинцовым экраном толщиной 0,027 мм в упаковке, непроницаемой для света, влаги и масел. Размеры: 70 мм x 90 м, 100 мм x 90 м.
• DW RPAC — рулонная пленка в упаковке, непроницаемой для света, влаги и масла. Размеры: 70 мм x 90 м, 100 мм x 90 м.

Условия хранения и транспортировки

Для сохранения качественных характеристик плёнки необходимо соблюдать определённые условия хранения. Коробки с плёнкой должны храниться вертикально, на ребре, вдали от химических реактивов. Оптимальная температура хранения составляет +4…+24 °C, а относительная влажность воздуха должна находиться в диапазоне 50–60 %. Радиоактивный фон не должен превышать 90 нГр/ч.

Если пленка хранилась при температуре ниже +4 °C, её нельзя сразу вскрывать. Необходимо дождаться, пока она нагреется до рабочего диапазона температур (+4…+24 °C), чтобы избежать конденсации влаги на фотослое. Это может привести к изменению однородности фотослоя и склеиванию пленки. При правильном хранении производитель гарантирует сохранность продукции в течение не менее 1,5 лет. Срок годности указан на упаковке.

Условия освещения при химико-фотографической обработке

Химико-фотографическая обработка плёнки должна проводиться при неактиничном освещении. Длина волны света должна быть λ > 520 нм. Для этого используются оливково-зелёные светофильтры (Agfa G7), красные светофильтры (Agfa R1) или светодиодное освещение с длиной волны λ = 590 нм или λ = 660 нм. Такие условия обеспечивают защиту фотослоя от воздействия света и гарантируют получение чётких изображений.

Технологические особенности производства

В процессе изготовления пленок AGFA применяется современная технология «Split Antistress Layer». Она позволяет наносить на фотографическую эмульсию защитные слои с высокой степенью адгезии к фотослою. Это обеспечивает повышенную устойчивость к давлению, истиранию, сгибам и царапинам. Благодаря этой технологии пленка демонстрирует отличные эксплуатационные характеристики и долговечность.

Преимущества использования пленки AGFA Structurix D4

Одним из главных преимуществ плёнки является её высокая устойчивость к механическим повреждениям. Она не подвержена повреждениям фотослоя в процессе упаковки, распаковки, получения снимка или химико-фотографической обработки. Кроме того, плёнка обладает антистатической защитой, что предотвращает появление бликов и переотражений.

Шероховатая поверхность защитного слоя облегчает использование роликовых проявочных машин, обеспечивая равномерную транспортировку плёнки. Это особенно важно при работе с большими объёмами материала. Упаковка в светонепроницаемый общий конверт без бумажных прокладок дополнительно защищает плёнку от внешних воздействий и упрощает её использование.

Заключение

Рентгеновская плёнка AGFA Structurix D4 представляет собой высококачественный и надёжный инструмент для проведения неразрушающего контроля. Её характеристики, такие как сверхмелкозернистая структура, высокий контраст и устойчивость к механическим повреждениям, делают её незаменимой в различных отраслях промышленности. Соответствие международным стандартам и возможность использования в разных условиях эксплуатации подчёркивают её конкурентоспособность на рынке. При правильном выборе типа плёнки и соблюдении условий хранения AGFA Structurix D4 обеспечивает высокую точность и надёжность результатов, что способствует повышению качества контроля и снижению затрат на повторные исследования.
