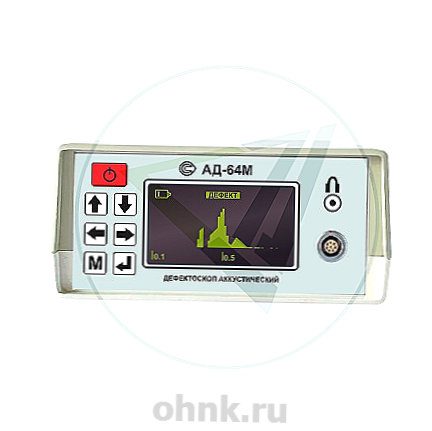

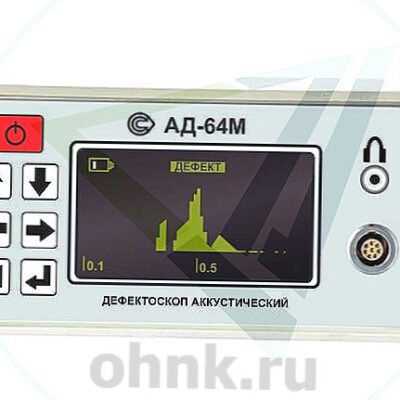

Дефектоскоп акустический АД-64М (методы: импедансный, свободных колебаний)

Акустический дефектоскоп АД-64М: комплексный подход к неразрушающему контролю методами импеданса и свободных колебаний

В современной промышленности, где всё чаще используются сложные по структуре материалы, особенно многослойные композиты и металло-полимерные соединения, особую важность приобретают точные и надёжные методы неразрушающего контроля. Одним из передовых решений в этой области стал акустический дефектоскоп модели АД-64М — высокотехнологичное устройство, предназначенное для выявления дефектов клеевых соединений и расслоений в изделиях из полимерных композиционных материалов (ПКМ), металлов и других комбинированных конструкциях.

Этот прибор отличается от традиционных дефектоскопов возможностью работы двумя взаимодополняющими методами: импедансным и методом свободных колебаний. Это позволяет с высокой точностью диагностировать состояние изделий даже со сложной внутренней структурой, обеспечивая оперативное получение достоверных результатов без повреждения объекта контроля. Особенно эффективен АД-64М при выявлении дефектов, расположенных параллельно поверхности ввода ультразвуковых колебаний, таких как расслоения, непроклеи и пустоты между слоями материала.

Принцип действия и технологические преимущества

Работа дефектоскопа АД-64М основана на регистрации изменений акустических характеристик исследуемого объекта под действием механических колебаний. В режиме импедансного метода датчик устройства оценивает сопротивление материала колебаниям, что позволяет выявлять участки с нарушенной целостностью или неоднородной структурой. Метод свободных колебаний, в свою очередь, фиксирует параметры затухающих волн после прекращения воздействия, что даёт дополнительную информацию о характере дефекта.

Особенно важно, что оба метода реализуются с односторонним доступом к поверхности изделия, что делает прибор удобным в использовании даже в труднодоступных местах. При этом контакт между датчиком и объектом осуществляется без использования жидких контактных сред — так называемый «сухой» способ, который исключает загрязнение поверхности и ускоряет процесс диагностики. Это одно из ключевых преимуществ АД-64М по сравнению с классическими ультразвуковыми приборами, требующими применения гелей или масел.

Универсальность и функциональные возможности

АД-64М может применяться для контроля широкой номенклатуры материалов — от тяжёлых металлических сплавов до лёгких пенопластов и мягких полимерных прослоек. Это делает его универсальным инструментом для использования в авиации, судостроении, машиностроении, строительстве и других отраслях, где применяются сложные многослойные конструкции. Прибор одинаково эффективно работает как с жёсткими, так и с мягкими материалами, обеспечивая стабильный результат при различных условиях эксплуатации.

Ещё одной важной особенностью устройства является возможность запоминания и воспроизведения ранее настроенных параметров. Это позволяет оператору сохранять настройки для типовых изделий, исключая необходимость повторной калибровки с использованием контрольных образцов. Таким образом, значительно упрощается и ускоряется подготовка к очередному циклу диагностики, особенно при серийном контроле однотипных деталей.

Встроенная энергонезависимая память устройства позволяет хранить данные о спектрах сигналов с дефектных участков, что открывает возможность последующего анализа информации на персональном компьютере. Такая интеграция с цифровыми системами способствует автоматизации документирования результатов, повышению точности оценки состояния материалов и улучшению качества производственного контроля.

Практическое применение и условия эксплуатации

Благодаря своей конструктивной простоте и высокой мобильности, дефектоскоп АД-64М может использоваться как в лабораторных условиях, так и на производственных площадках, в ремонтных мастерских и в полевых условиях. Он не требует сложной подготовки к работе и быстро адаптируется к различным объектам контроля. Компактные размеры и эргономичный дизайн обеспечивают комфортную работу оператора даже в течение длительного времени.

Особое значение имеет способность прибора выявлять именно те дефекты, которые наиболее критичны для прочности конструкций — такие как расслоения и непроклеи. При этом он не реагирует на плотные, без воздушных зазоров, неоднородности, что снижает вероятность ложных срабатываний и увеличивает достоверность результатов. Эта черта делает АД-64М особенно ценным при контроле качества склеенных соединений, широко используемых в авиастроении и автомобилестроении.

Заключение: современный инструмент для точного контроля многослойных конструкций

Дефектоскоп АД-64М представляет собой передовое оборудование, объединяющее в себе два проверенных метода неразрушающего контроля, широкую совместимость с разнообразными материалами и удобство эксплуатации. Его внедрение позволяет значительно повысить эффективность диагностики, сократить время на подготовку к измерениям и повысить объективность получаемых данных. Благодаря этим качествам, прибор активно используется в различных отраслях промышленности, где требуется высокая степень надёжности и безопасности конструкций.

С развитием технологий создания композитных материалов и ростом их применения в современном производстве, роль такого оборудования будет только возрастать. АД-64М уже сегодня демонстрирует высокую эффективность и становится стандартом для контроля сложных многослойных изделий, обеспечивая высокую точность, мобильность и экономичность в работе специалистов по неразрушающему контролю.
