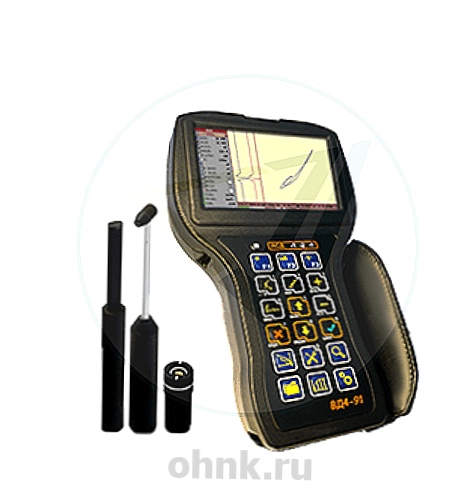

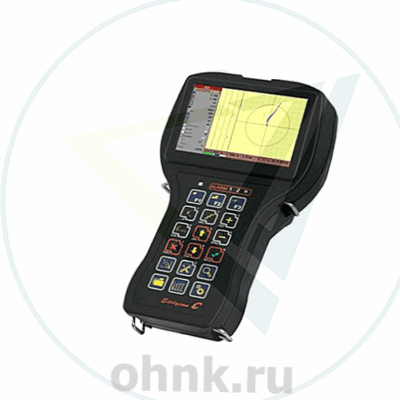

Дефектоскоп вихретоковый ВД4-91

Портативный Вихретоковый Дефектоскоп ВД4-91: Надежный Инструмент для Контроля Качества

Портативный вихретоковый дефектоскоп ВД4-91 представляет собой современное устройство, предназначенное для обнаружения поверхностных и подповерхностных дефектов, таких как трещины, волосовины, раковины и другие нарушения сплошности материала. Благодаря широкому диапазону рабочих частот, возможности подключения преобразователей различных производителей, а также способности работать по неочищенной поверхности без использования контактных жидкостей, прибор стал незаменимым инструментом в энергетической, химической, нефтегазовой и других отраслях промышленности.

Особое внимание заслуживает возможность выявления дефектов на внутренних стенках отверстий. Это особенно важно в авиационной промышленности, где контроль отверстий для установки заклепок играет ключевую роль. Такие участки являются концентраторами напряжений и относятся к категории критических зон, требующих тщательного анализа.

Дефектоскоп ВД4-91 официально внесен в Государственный реестр средств измерений Российской Федерации под номером 78192-20, что подтверждает его соответствие высоким стандартам точности и надежности.

Особенности Конструкции и Эксплуатации

ВД4-91 отличается легкостью и эргономичностью, что делает его удобным для управления одной рукой. Питание осуществляется от быстросъемной аккумуляторной батареи напряжением 12 В, обеспечивающей до 8 часов непрерывной работы. Это особенно важно для выполнения длительных задач в полевых условиях или на производственных площадках.

Для комфортной работы в различных условиях освещения в приборе реализованы три цветовых схемы: стандартная, режим «день» для слабоосвещенных мест и режим «ночь» для ярко освещенных участков. Эти настройки позволяют оператору максимально эффективно использовать дисплей независимо от окружающей среды.

Функциональные Возможности

Одним из ключевых преимуществ ВД4-91 является его высокая чувствительность. Порог обнаружения дефектов на искусственных образцах типа «пропил» составляет глубину 0,1 мм и ширину 0,1 мм при использовании преобразователя SS1.5M05DA0. Это делает прибор особенно ценным для выявления мельчайших дефектов, которые могут быть критически важны для безопасности оборудования.

Прибор также позволяет оценивать электропроводность материалов и толщину лакокрасочных покрытий, что расширяет его функциональность. Работа в двухчастотном режиме обеспечивает дополнительную гибкость при анализе сложных объектов.

Важной особенностью является возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля. Это значительно повышает точность измерений и минимизирует вероятность ошибок.

Цифровая фильтрация сигнала включает пять видов фильтров: низких частот, высоких частот, полосовой, дифференциальный и усредняющий. Такая функциональность позволяет эффективно подавлять помехи и уменьшать их влияние на результаты контроля.

Процедура калибровки прибора на стандартных образцах максимально упрощена, что экономит время оператора. В памяти устройства можно сохранить большое количество настроек и результатов контроля, что особенно полезно при работе с однотипными изделиями.

Для удобства анализа данных реализован режим двусторонней связи с персональным компьютером через USB-порт. Это позволяет передавать информацию для дальнейшей обработки, документирования или формирования отчетов.

Отображение Сигналов и Автоматическая Сигнализация

Дефектоскоп поддерживает отображение вихретокового сигнала на комплексной плоскости, что позволяет выделять дефекты на фоне помех путем анализа формы сигнала. Также доступна функция создания смесей двух каналов, которая может применяться для подавления мешающих факторов и повышения точности результатов.

Световая и звуковая автоматическая сигнализация дефектов (АСД) обеспечивает мгновенную реакцию оператора на обнаруженные проблемы. Кроме того, прибор контролирует перегрузку входного тракта, что предотвращает возможные сбои в работе.

Заключение

Портативный вихретоковый дефектоскоп ВД4-91 — это современный и многофункциональный прибор, который сочетает в себе высокую точность, надежность и удобство использования. Благодаря своим характеристикам и возможностям, он становится незаменимым помощником для специалистов, занимающихся контролем качества продукции в различных отраслях.

Независимо от того, применяется ли устройство для анализа трубопроводов, авиационных деталей или других объектов, оно гарантирует достоверность и оперативность результатов. Его продуманная конструкция, возможность работы в сложных условиях и широкий функционал делают его идеальным выбором для профессионалов, ценящих качество и эффективность в своей работе.

Три цветовых схемы, цифровая фильтрация сигнала и автоматическая сигнализация обеспечивают высокий уровень удобства использования. Этот прибор станет надежным помощником для специалистов, работающих в условиях повышенной ответственности и требующих точного контроля параметров материалов.
