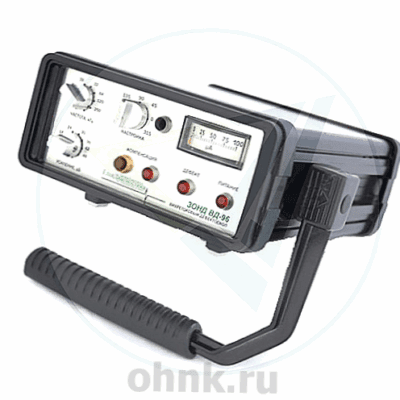

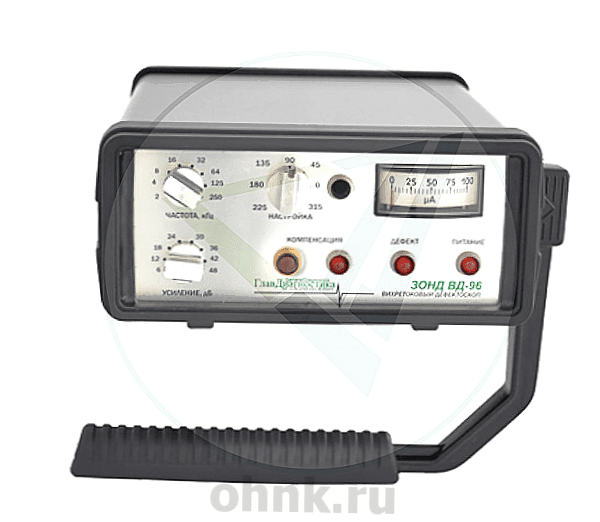

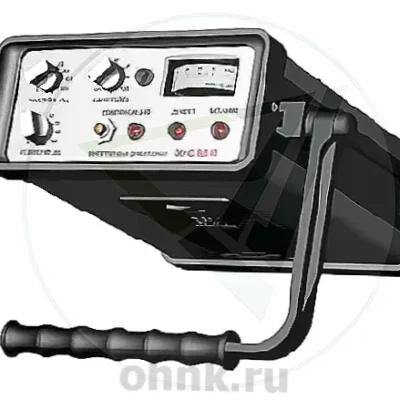

Дефектоскоп вихретоковый ЗОНД ВД-96

Универсальный Вихретоковый Дефектоскоп Зонд ВД-96: Инновационное Решение для Контроля Материалов

Универсальный вихретоковый дефектоскоп Зонд ВД-96 представляет собой современное устройство, разработанное для обнаружения трещин, коррозии и других несплошностей на поверхности объекта контроля, а также в приповерхностном слое черных и цветных металлов. Прибор эффективно выявляет места утонения материала и работает даже через слой изоляции или покрытия. Его универсальность делает его незаменимым инструментом для различных отраслей промышленности.

Области Применения

Зонд ВД-96 широко используется для выявления коррозионных поражений трубопроводов, скрытых под слоем изоляции. Он также применяется для обнаружения трещин в компрессорном оборудовании и резьбовых соединениях насосов, где важно своевременно предотвратить аварийные ситуации.

В железнодорожной отрасли прибор помогает выявлять закалочные трещины после термообработки поверхностей качения колесных пар. В энергетике он используется для контроля корпусного оборудования, трубопроводов, деталей турбин и труб теплообменников на наличие трещин и коррозии.

В авиационной технике дефектоскоп активно применяется для выявления коррозионных поражений под обшивкой планера, трещин вокруг заклепок и дефектов на лопатках турбин. Его способность работать через различные покрытия делает его особенно ценным в условиях, где невозможна полная подготовка поверхности.

Особенности Прибора

Одним из ключевых преимуществ Зонд ВД-96 является высокая чувствительность как к маленьким поверхностным, так и к более крупным подповерхностным трещинам. Прибор способен выявлять коррозионные поражения под слоем немагнитного металла толщиной до 7 мм, например, через металлические обшивки.

Дефектоскоп эффективно работает через слой любого диэлектрика, включая лакокрасочные, теплоизоляционные покрытия, герметики и другие материалы толщиной до 10 мм. Это позволяет проводить контроль без удаления защитных слоев, что значительно экономит время и ресурсы.

Прибор успешно справляется с контролем сварных швов и шероховатых поверхностей, в том числе под слоем загрязнений, масел, окалины или ржавчины, без необходимости предварительной подготовки. Возможность использования различных типов вихретоковых преобразователей расширяет функциональность устройства. Автоматическая отстройка от мешающих факторов и ступенчатая регулировка чувствительности (усиления) делают работу с прибором максимально удобной.

Принцип Действия

Принцип работы Зонд ВД-96 основан на применении принципиально нового универсального вихретокового преобразователя (ВТП). Этот преобразователь создает две взаимно уравновешенные системы вторичных электромагнитных полей, воздействующих на систему измерительных катушек.

При взаимодействии с поверхностными точечными дефектами регистрируются искажения вторичного электромагнитного поля, вызванные деформацией контуров вихревого тока. Эти искажения затухают на расстоянии Z = (5…10)*h, где h — глубина дефекта. При взаимодействии с длинными поверхностными трещинами или объемными подповерхностными дефектами происходит смещение контуров вихревых токов, что нарушает равновесие их электромагнитного взаимодействия с измерительной системой ВТП.

Благодаря такому принципу действия, прибор не реагирует на изменение электромагнитных свойств металла, плавное изменение его толщины или вариацию рабочего зазора. Это обеспечивает одновременное выявление мелких поверхностных дефектов в полосе сканирования 10 мм и подповерхностных дефектов.

Система Амплитудно-Фазовой Автокомпенсации

Зонд ВД-96 оснащен системой амплитудно-фазовой автокомпенсации, которая позволяет отстраиваться от влияния неконтролируемых параметров, таких как перекосы универсального ВТП. Это особенно важно при контроле неровных поверхностей. Система также обеспечивает селективную чувствительность к заданному типу дефектов, например, игнорируя риски, царапины и выбоины на поверхности при выявлении подповерхностных дефектов.

Автокомпенсация необходима для установки нуля перед контролем в статическом режиме, когда регистрируемые сигналы не зависят от скорости сканирования. Это гарантирует точность и достоверность результатов, что особенно важно в условиях повышенной ответственности.

Заключение

Универсальный вихретоковый дефектоскоп Зонд ВД-96 — это современный и многофункциональный прибор, который сочетает в себе высокую точность, надежность и удобство использования. Благодаря своим характеристикам и возможностям, он становится незаменимым помощником для специалистов, занимающихся контролем качества продукции в различных отраслях.

Независимо от того, применяется ли устройство для анализа трубопроводов, авиационной техники или энергетического оборудования, оно гарантирует достоверность и оперативность результатов. Его продуманная конструкция, возможность работы через покрытия и широкий функционал делают его идеальным выбором для профессионалов, ценящих качество и эффективность в своей работе.

Система амплитудно-фазовой автокомпенсации, высокая чувствительность и универсальность применения обеспечивают высокий уровень удобства использования. Этот прибор станет надежным помощником для специалистов, работающих в условиях повышенной ответственности и требующих точного контроля параметров материалов.
