Денситометр ДП-5004

Цифровой портативный денситометр ДП 5004: инструмент для точного анализа рентгеновских снимков

Цифровой портативный денситометр ДП 5004 разработан для измерения визуальной диффузионной оптической плотности почернения рентгеновской плёнки. Устройство широко применяется в области неразрушающего контроля материалов и изделий методом промышленной радиографии, где требуется высокая точность и надёжность измерений.

Особенности конструкции и принцип работы

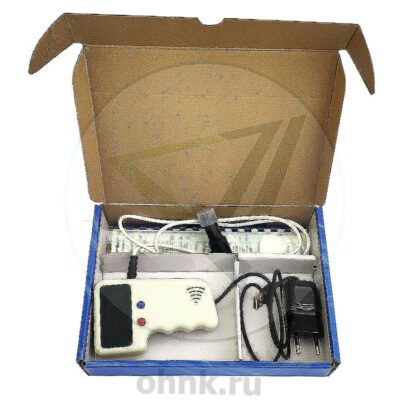

Денситометр состоит из трех основных компонентов: измерительного щупа, индикаторного устройства и сетевого адаптера. Щуп и индикаторное устройство соединены между собой неразъемным кабелем, что обеспечивает удобство использования прибора. Внутри измерительного щупа находится специальный оптоэлектронный преобразователь, который выполняет ключевую функцию — преобразование светового потока в цифровой код.

Индикаторное устройство оснащено микропроцессором и четырехразрядным цифровым индикатором, на котором отображается значение оптической плотности почернения. Питание прибора осуществляется через сетевой адаптер, преобразующий переменное напряжение сети 220 В, 50 Гц в постоянное напряжение +5 В.

Принцип работы денситометра основан на взаимодействии светового потока с материалом рентгеновского снимка. Свет, проходящий через снимок, попадает на матрицу фотоприёмника, расположенную в оптоэлектронном преобразователе. Преобразователь преобразует световой поток в цифровой сигнал, который передаётся на микропроцессор. Значение оптической плотности почернения вычисляется микропроцессором и отображается на цифровом индикаторе.

Требования к осветительным приборам

Для корректной работы денситометра ДП 5004 необходим осветительный прибор, обеспечивающий яркость светового поля в диапазоне от 10000 до 50000 кд/м². Яркость свыше 100000 кд/м² может негативно повлиять на результаты измерений, поэтому ее следует избегать.

При использовании осветительных приборов с меньшей яркостью, например, с люминесцентными лампами, рекомендуется начинать измерения только после стабилизации температурного режима устройства. Обычно это занимает от 10 до 20 минут. В таких условиях измеряемая плотность почернения может немного уменьшиться, что необходимо учитывать при анализе результатов.

Условия эксплуатации

Денситометр рассчитан на работу в строго определённых условиях. Температура окружающей среды должна находиться в диапазоне от +10 до +35°C, а относительная влажность воздуха не должна превышать 80% при температуре 25°C. Кроме того, помещение должно быть свободным от токопроводящей пыли, что гарантирует стабильную и безопасную работу прибора.

Соответствие стандартам

Денситометр ДП 5004 полностью соответствует техническим условиям ТУ 4276-011-59116336-2009, что подтверждает его высокое качество и надежность.

Области применения

Основная сфера применения денситометра — неразрушающий контроль материалов и изделий методом промышленной радиографии. Устройство активно используется для анализа рентгеновских снимков в таких отраслях, как энергетика, строительство, машиностроение и атомная промышленность.

Особенно важно применение денситометра при контроле качества сварных соединений, где требуется выявление мельчайших дефектов, таких как трещины, поры или непровары. Высокая точность измерений позволяет операторам принимать обоснованные решения о состоянии объектов и их соответствии стандартам.

Преимущества применения

Использование денситометра ДП 5004 значительно упрощает процесс анализа рентгеновских снимков. Благодаря цифровому индикатору и автоматическим вычислениям микропроцессора оператор получает точные данные за считанные секунды.

Питание от сетевого адаптера исключает необходимость замены батарей или аккумуляторов, что особенно важно при длительной работе. Компактность и удобство конструкции делают устройство универсальным решением для различных условий эксплуатации.

Заключение

Денситометр ДП 5004 — это современное и надежное решение для профессионального анализа рентгеновских снимков. Его продуманная конструкция, высокие технические характеристики и соответствие стандартам делают его лидером в своей категории.

Благодаря своим преимуществам, устройство позволяет оптимизировать рабочий процесс, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет надежным помощником для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокую эффективность выполняемых работ.

Независимо от условий эксплуатации — будь то стационарная лаборатория или передвижной комплекс — денситометр ДП 5004 демонстрирует высокую эффективность и стабильность. Это делает его универсальным выбором для профессионалов, работающих с радиографическими снимками и другими визуальными материалами.
