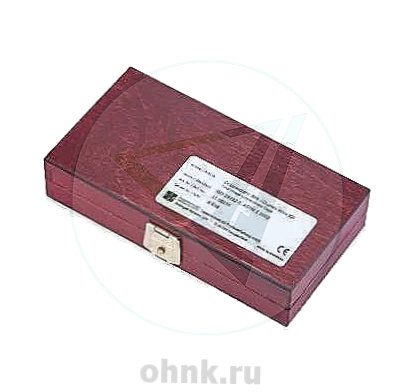

Двухпроволочные эталоны Duplex IQI Kowotest

Назначение двухпроволочного эталона качества изображения

Двухпроволочный эталон качества изображения представляет собой инструмент, широко применяемый в радиографии для оценки нерезкости изображений на пленке или цифровых снимках. Его использование соответствует международным стандартам ISO 19232-5 и ASTM E2002. Кроме того, этот эталон применяется для определения базового пространственного разрешения цифровых изображений в соответствии с требованиями EN 13068, ISO 16371-1, ISO 17636-2 и ASTM E2597.

Такой инструмент особенно важен для специалистов, работающих с высокотехнологичными системами контроля, где требуется точная оценка качества изображений. Эталон помогает минимизировать ошибки при диагностике и обеспечивает надежность результатов.

Конструкция и принцип работы

Эталон изготовлен из жесткого прозрачного пластика, внутри которого размещены пары проволок. Особенностью конструкции является то, что расстояние между проволоками в каждой паре равно их диаметру. При этом диаметр проволок и расстояние между ними уменьшаются от одной пары к другой. Это позволяет оценивать разрешающую способность системы контроля с высокой точностью.

Для корректной оценки базового пространственного разрешения детектора эталон должен располагаться непосредственно на его поверхности. Важно соблюдать рекомендации ГОСТ ISO 17636-2 (пункт 6.7; приложение С) и ASTM E2597 (пункт 7.7.1), согласно которым проволоки не должны накладываться на сетку пикселей детектора, а должны быть расположены под углом 2–5° относительно неё. Для этого используется позиционирующая скоба из пластика, которая поставляется в комплекте с эталоном.

На скобе также нанесены свинцовые цифры, соответствующие номеру нечетных пар проволок. Это значительно упрощает процесс идентификации пар на полученном снимке и повышает точность анализа.

Версия IQI-D17 UHiRes HR4

Одной из популярных моделей является версия IQI-D17 UHiRes HR4, предназначенная для детекторов с шагом пикселя 20 микрометров и более. Она включает в себя 14 пар проволок, начиная с D4 и заканчивая D17. Эта модель особенно подходит для систем с высокой чувствительностью контроля, где необходимо обеспечить базовое пространственное разрешение изображения от 20 микрометров и выше. Значение нерезкости для данной версии составляет от 0,04, что делает её идеальным выбором для задач, требующих максимальной точности.

Благодаря своей конструкции и характеристикам, эта версия обеспечивает высокую достоверность результатов и позволяет специалистам эффективно оценивать качество изображений при работе с различными типами детекторов.

Преимущества использования двухпроволочного эталона

Одним из главных преимуществ двухпроволочного эталона является его универсальность. Он подходит как для традиционной пленочной радиографии, так и для современных цифровых систем. Простота конструкции и четкая маркировка позволяют быстро и точно проводить оценку качества изображений.

Ещё одним важным достоинством является соответствие международным стандартам, что гарантирует надежность и точность результатов. Использование позиционирующей скобы с маркировкой существенно упрощает процесс анализа и минимизирует вероятность ошибок. Это особенно важно при работе с высокоточными системами контроля, где малейшие погрешности могут повлиять на конечный результат.

Применение в промышленности

Двухпроволочные эталоны активно используются в различных отраслях промышленности, где требуется проведение точного радиографического контроля. Они особенно востребованы при проверке качества сварных соединений, трубопроводов и других металлоконструкций. Высокая точность и надежность делают эти эталоны незаменимыми для специалистов, работающих с рентгеновскими пленками и цифровыми методами неразрушающего контроля.

Использование таких эталонов позволяет минимизировать вероятность ошибок при оценке состояния материалов и конструкций. Это особенно важно в таких отраслях, как энергетика и строительство, где малейшие дефекты могут привести к серьезным последствиям.

Перспективы развития и совершенствования

Производители постоянно работают над улучшением характеристик двухпроволочных эталонов качества изображения. В планах — внедрение новых технологий изготовления, которые позволят повысить их точность и долговечность. Также рассматривается возможность расширения линейки продукции для работы с новыми материалами и технологиями.

Особое внимание уделяется экологичности производства, что соответствует современным трендам на снижение воздействия промышленности на окружающую среду. Это делает эталоны не только эффективным инструментом, но и экологически безопасным решением.

Заключение

Двухпроволочные эталоны качества изображения представляют собой надежное и практичное решение для оценки нерезкости изображений и определения базового пространственного разрешения цифровых снимков. Их уникальная конструкция, высокая точность и универсальность делают их незаменимыми для специалистов в области неразрушающего контроля. При правильном использовании эталоны обеспечивают достоверные результаты, что способствует повышению качества диагностики и снижению затрат на повторные исследования.

Благодаря своим характеристикам и универсальности, такие эталоны остаются одним из наиболее популярных инструментов для профессионалов, работающих в области диагностики материалов и конструкций. Их применение позволяет не только повысить точность контроля, но и минимизировать риски, связанные с использованием некачественных материалов или оборудования.
