Электролитический дефектоскоп NOVOTEST ЭД-3Д

Общие сведения о дефектоскопе NOVOTEST ЭД-3Д

Электролитический дефектоскоп NOVOTEST ЭД-3Д представляет собой высокотехнологичное устройство, предназначенное для проверки целостности тонких защитных диэлектрических покрытий. Основной задачей прибора является выявление микроскопических дефектов — таких как трещины, поры, непрокрасы и другие нарушения сплошности изоляционного слоя. Устройство применяется в соответствии со стандартом ASTM G62-A, что гарантирует точность и соответствие международным нормам контроля качества. Максимальная толщина контролируемого покрытия составляет до 500 микрометров, что делает его идеально подходящим для диагностики тонкослойных антикоррозионных материалов.

NOVOTEST ЭД-3Д активно используется на различных объектах нефтегазовой, химической и машиностроительной промышленности, где особенно важна надёжность защитных покрытий металлических поверхностей. Его применение позволяет оперативно обнаруживать участки с нарушенной изоляцией, предотвращая развитие коррозионных процессов и обеспечивая долговечность эксплуатации оборудования. При этом конструкция устройства разработана таким образом, чтобы максимально упростить рабочий процесс и минимизировать подготовительные действия перед началом диагностики.

Устройство и принцип работы дефектоскопа

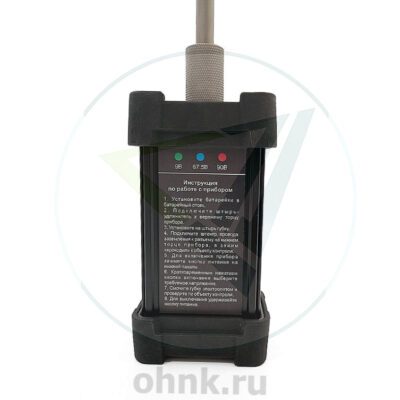

Конструктивно дефектоскоп состоит из двух основных частей: электронного блока управления и держателя с насадкой для губки. Данный модульный подход обеспечивает удобство использования и простоту обслуживания. В верхней части торцевой панели расположены цветовые индикаторы, которые отображают текущее значение выбранного напряжения. На нижней панели находится кнопка включения/выключения и переключатель контрольного напряжения, что делает управление интуитивно понятным даже для новичков.

Принцип действия прибора основан на использовании электролита и проводящего материала (губки-электрода) для создания временного электрического контакта с исследуемой поверхностью. Губка пропитывается специальным раствором электролита, после чего к ней подводится одно из трёх фиксированных значений напряжения — 9, 67,5 или 90 В. Эти параметры соответствуют различным категориям толщины и типа изоляции, что позволяет точно подбирать режим диагностики под конкретную задачу.

В момент прохождения губки по поверхности трубопровода или другой металлической конструкции, в случае наличия дефекта (например, поры или трещины), через повреждённый участок начинает протекать электрический ток. Это фиксируется системой сигнализации: загорается индикатор выбранного напряжения, который начинает мигать, а также раздаётся прерывистый звуковой сигнал. Такое сочетание светового и звукового оповещения позволяет оператору быстро и точно реагировать на выявленные проблемы.

Особенности эксплуатации и преимущества

Одним из ключевых достоинств дефектоскопа NOVOTEST ЭД-3Д является его готовность к работе без предварительной настройки и калибровки. Это особенно важно в полевых условиях, где время проведения диагностики ограничено, а оборудование должно быть сразу готово к применению. Компактные размеры и ударопрочный корпус обеспечивают удобство транспортировки и защиту от механических воздействий при использовании в сложных условиях.

Питание устройства осуществляется от двух аккумуляторов формата АА, что делает его полностью автономным и удобным для работы вне стационарных помещений. Простота замены источников питания позволяет использовать прибор даже в удалённых районах, где нет доступа к электросетям. Долговечность аккумуляторов и экономичный режим потребления энергии обеспечивают продолжительное время работы без необходимости подзарядки.

Еще одной важной особенностью является возможность замены изношенной губки-электрода на любую стандартную хозяйственную губку. Это делает обслуживание устройства быстрым, недорогим и доступным без необходимости использования специализированных комплектующих. Такой подход значительно снижает затраты на содержание и эксплуатацию прибора, особенно при длительном использовании.

Применение и эффективность

Благодаря своей функциональности, мобильности и точности, NOVOTEST ЭД-3Д широко применяется при проведении входного и выходного контроля качества защитных покрытий, а также в процессе технического обслуживания и ремонта трубопроводов. Он одинаково эффективно работает как в лабораторных условиях, так и на открытой местности, обеспечивая стабильные результаты независимо от внешних факторов.

Универсальность прибора позволяет использовать его на различных типах поверхностей и с разными видами защитных материалов. Благодаря трём уровням напряжения, оператор может выбрать наиболее подходящий режим исследования, исходя из толщины и свойств покрытия. Это делает дефектоскоп универсальным решением для широкого круга задач, связанных с контролем противокоррозионной защиты.

Таким образом, NOVOTEST ЭД-3Д — это надёжный, простой в освоении и эффективный инструмент для диагностики состояния тонкослойных изоляционных покрытий. Он сочетает в себе современные технологии и практичность в одном компактном корпусе, что делает его незаменимым помощником для специалистов в области технического контроля и обеспечения безопасности трубопроводных систем.
