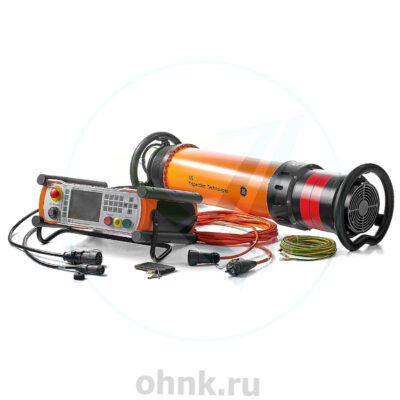

ERESCO 32 MF4-С

Портативный рентгеновский аппарат ERESCO 32 MF4-C: универсальное решение для неразрушающего контроля

ERESCO 32 MF4-C — это портативный моноблочный рентгеновский аппарат, разработанный для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций. Устройство одинаково эффективно используется как в лабораторных, так и в полевых условиях, что делает его универсальным инструментом для специалистов по неразрушающему контролю.

Описание конструкции и функциональности

Моноблочный излучатель аппарата включает в себя высоковольтный генератор и металлокерамическую рентгеновскую трубку MIRP-200E с конусным анодом, панорамным выходом излучения и воздушным охлаждением. Благодаря использованию панорамной трубки становится возможным просвечивание кольцевого сварного шва цилиндрических объектов за одну экспозицию, что значительно ускоряет процесс диагностики.

Цифровой пульт управления оснащен ключом безопасности, предотвращающим несанкционированное использование устройства. Пульт и моноблок подключаются с помощью низковольтного соединительного кабеля длиной 20 метров, что обеспечивает удобство работы на удаленных объектах.

В качестве изолирующей среды в моноблоке используется газовая смесь, что позволило уменьшить массу и габариты устройства, сделав его более компактным и удобным для транспортировки. Газовый диэлектрик обладает стабильными изолирующими свойствами, которые не ухудшаются со временем, в отличие от масляных аналогов. Кроме того, газонаполненные рентгеновские аппараты лучше адаптированы к работе в условиях повышенных температур, что расширяет область их применения.

Особенности системы управления

Работа рентгеновской трубки и высоковольтного генератора контролируется электронной системой пульта управления. Прогревание трубки происходит автоматически, что минимизирует участие оператора и снижает вероятность ошибок. Современная микропроцессорная платформа пульта позволяет сохранять до 250 пользовательских программ и параметры последних 256 экспозиций. Интерфейс RS232 позволяет управлять рентгеновским аппаратом с внешнего компьютера, что упрощает интеграцию устройства в современные системы контроля.

Встроенный калькулятор времени экспозиции

Одной из ключевых особенностей аппарата является встроенный калькулятор времени экспозиции. На основе заданных параметров, таких как напряжение, фокусное расстояние, тип просвечиваемого материала, его радиационная толщина, тип рентгеновской плёнки и требуемая плотность снимка, калькулятор рассчитывает произведение мА × мин. По этому значению выставляется максимально допустимая для заданного напряжения сила тока и соответствующее время экспозиции. Это позволяет оператору быстро настраивать оборудование для решения конкретных задач, экономя время и сводя к минимуму вероятность ошибок.

Применение в профессиональной деятельности

ERESCO 32 MF4-C широко используется для контроля объектов из материалов различной плотности, структуры и толщины. Просвечивание может выполняться с помощью рентгеновской плёнки, запоминающих пластин или цифровых плоскопанельных детекторов. Аппарат особенно востребован в таких отраслях, как нефтегазовая промышленность, строительство, машиностроение и судостроение.

Благодаря своим характеристикам устройство позволяет сократить время подготовки оборудования и повысить эффективность выполнения задач. Это особенно важно для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокое качество контроля.

Заключение

Портативный рентгеновский аппарат ERESCO 32 MF4-C представляет собой надежное и универсальное решение для проведения неразрушающего контроля. Его компактная конструкция, высокая точность и гибкость настроек делают его незаменимым инструментом для специалистов, работающих как в полевых, так и в лабораторных условиях.

Благодаря своим характеристикам аппарат позволяет оптимизировать рабочий процесс, минимизировать риски повреждения оборудования и повысить эффективность диагностики. Это решение станет надежным помощником для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокое качество выполняемых работ.
