Импульсный рентгеновский аппарат АРИНА-7: мобильное решение для неразрушающего контроля

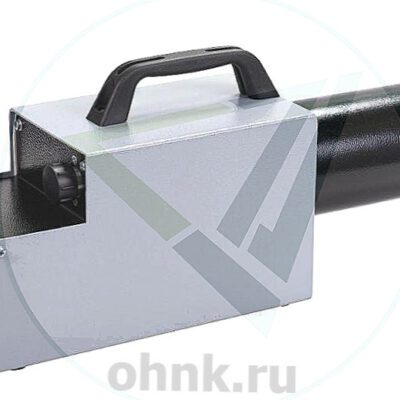

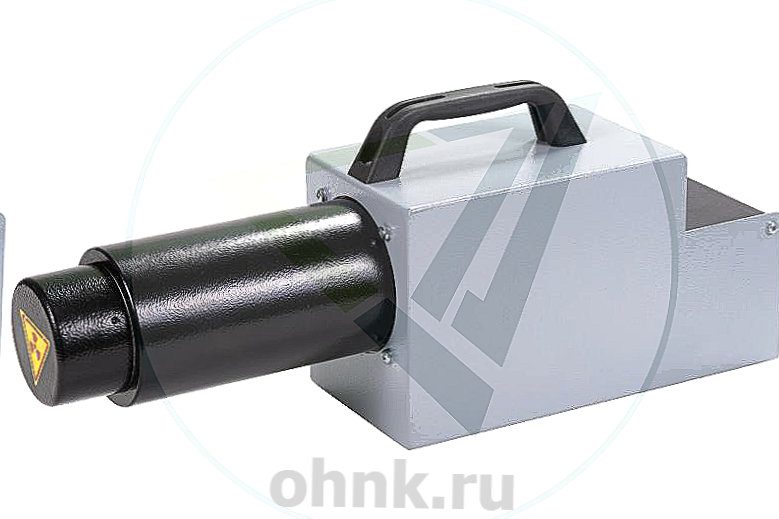

Рентгеновский аппарат АРИНА-7 представляет собой портативный излучатель импульсного действия, разработанный для проверки внутренней структуры материалов. Устройство широко применяется для контроля качества сварных соединений металлов, особенно стыков трубопроводов, в условиях отсутствия стационарной инфраструктуры. Как и другие модели серии АРИНА, этот аппарат идеально подходит для специалистов по радиодефектоскопии, работающих на выездах.

Компактность и легкость аппарата делают его особенно привлекательным для использования в полевых условиях. Вместе с пультом управления устройство весит всего 14 кг. При добавлении автономного блока питания, например, ЭЛИТЕСТ ИПА-24.18 (13,5 кг), общая масса остается достаточно низкой, что значительно упрощает транспортировку и эксплуатацию. Опытные специалисты высоко ценят это преимущество, поскольку многие современные моноблоки, несмотря на более сложные электронные схемы и дорогостоящие компоненты, имеют массу от 15 до 30 кг только без учета источников автономного питания. Это существенно затрудняет их использование в трассово-монтажных условиях.

Особенности конструкции и функциональные возможности

Конструкция АРИНА-7 предусматривает использование различных приспособлений для надежного закрепления устройства под нужными углами с направлением излучения на стык трубопровода. Для этих целей производятся специальные штативы и магнитные крепления. Благодаря относительно равномерному излучению с диаграммой направленности в пределах полусферы, аппараты серии АРИНА позволяют выполнять панорамную съемку из центра трубы. Для таких исследований используются специальные тележки, такие как АРИОН ТР-1 и АРИОН ТР-1М.

Для повышения качества снимков и снижения влияния рассеянного рентгеновского излучения при фронтальном просвечивании рекомендуется применять коллиматор XRS-АП. Этот аксессуар помогает сфокусировать поток излучения, минимизируя помехи и улучшая четкость результатов.

Управление АРИНА-7 осуществляется через выносной пульт, который соединяется с излучателем высоковольтным кабелем длиной 25 метров. На лицевой панели пульта расположены органы управления и индикации. Устройство оснащено таймером экспозиции с несколькими временными поддиапазонами, защитой от отсутствия нагрузки при потере соединения между пультом и блоком излучателя, а также замком безопасности, исключающим несанкционированное включение. Кроме того, аппарат оборудован встроенной защитой высоковольтного блока от перегрева, что обеспечивает его надежность и долговечность.

Принцип работы и особенности схемотехники

В импульсных рентгеновских аппаратах серии АРИНА, которые производятся уже более полувека, используется трансформатор Тесла. В этом устройстве энергия, накопленная в первичном контуре, передается во вторичный контур через газовый коммутатор. Большинство разработчиков трансформаторов Тесла применяют коэффициент связи К=0,6, который легко реализуется в воздушных трансформаторах. Однако в аппаратах производства ООО «СПЕКТРОФЛЭШ» используется трансформатор на ферромагнитном сердечнике с коэффициентом связи, приближенным к единице.

Это решение было специально разработано для мобильных рентгеновских аппаратов. За счет такого подхода удается существенно снизить активные потери, улучшить работу коммутатора и увеличить прочность жидкого диэлектрика в объеме высоковольтного блока. Эти особенности делают аппараты серии АРИНА более эффективными и надежными в работе.

Преимущества использования АРИНА-7

Аппарат АРИНА-7 отличается высокой надежностью, удобством эксплуатации и универсальностью применения. Его компактные размеры, малый вес и автономность работы позволяют использовать его в самых сложных полевых условиях. Возможность работы с различными приспособлениями для закрепления устройства и выполнения панорамной съемки делает его незаменимым инструментом для контроля качества сварных соединений трубопроводов.

Благодаря своей конструкции и техническим характеристикам, АРИНА-7 позволяет эффективно выявлять дефекты, такие как непровары, трещины, прожоги и посторонние включения, что особенно важно для обеспечения безопасности эксплуатации объектов.

Заключение

Импульсный рентгеновский аппарат АРИНА-7 представляет собой современное и надежное решение для проведения неразрушающего контроля. Его компактная конструкция, автономность работы и возможность использования в сложных условиях делают его незаменимым инструментом для специалистов, работающих на выездах.

Благодаря своим характеристикам, аппарат позволяет оптимизировать рабочий процесс, сократить время выполнения задач и повысить качество диагностики. Это решение станет надежным помощником для предприятий, стремящихся внедрить современные технологии в свою деятельность.

Если вам требуется дополнительная информация о проведении неразрушающего радиографического контроля с использованием аппаратов серии АРИНА, рекомендуемых типах пленки, экранах или времени экспозиции, наши специалисты всегда готовы помочь. Они обладают многолетним опытом работы с этим оборудованием и могут предоставить подробные консультации.

Технические характеристики

Максимальная толщина просвечивания
