Измеритель WG2+ ЭЛИТЕСТ

Измеритель WG2+ с калибровкой Элитест: надежный инструмент для контроля качества

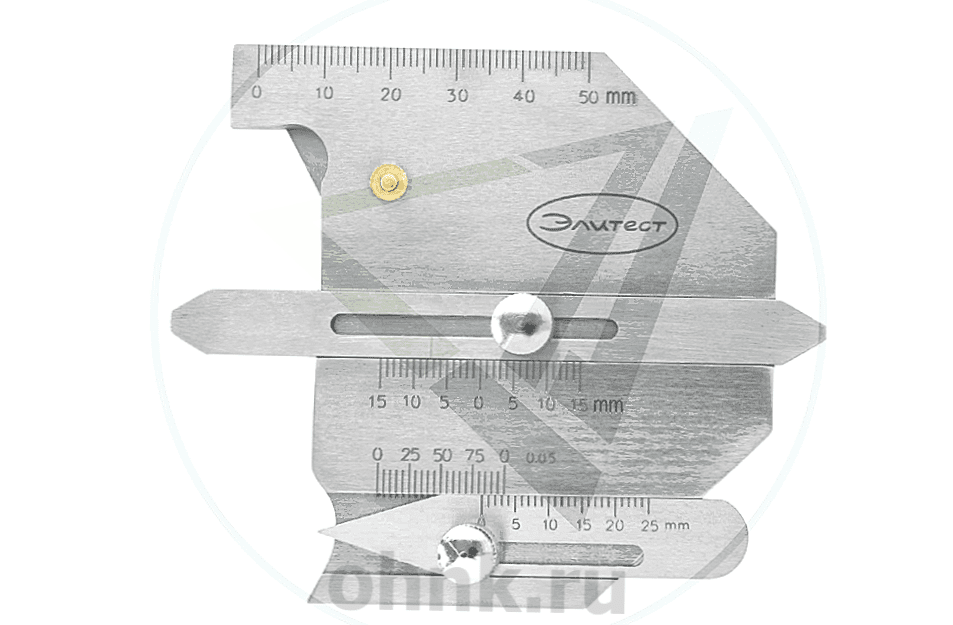

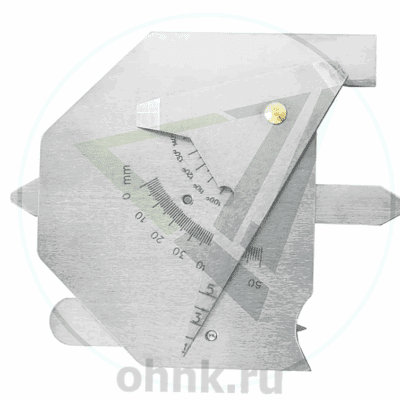

Измеритель WG2+ с калибровкой Элитест представляет собой высокоточный прибор, предназначенный для визуального и измерительного контроля параметров сварных швов, а также выявления различных дефектов конструкции. Этот инструмент широко применяется в различных отраслях промышленности, где требуется точная оценка качества сварных соединений. Конструкция шаблона включает четыре основных компонента: основную шкалу, измеритель высоты, измеритель глубины подреза и универсальный измеритель, дополненные шестью специализированными шкалами.

Шаблон изготовлен из нержавеющей стали, что обеспечивает его долговечность и устойчивость к коррозии. Диапазон рабочих температур для использования измерителя составляет от -40 °С до +45 °С, а максимальная влажность воздуха — 80%. Такие характеристики делают его пригодным для работы в сложных климатических условиях.

Особенности конструкции и технические характеристики

Конструкция измерителя WG2+ разработана с учетом современных требований к точности и универсальности. Основная шкала используется для выполнения линейных измерений, таких как длина или ширина шва. Измеритель высоты позволяет точно определять высоту сварного шва, а измеритель глубины подреза помогает выявить дефекты на поверхности. Универсальный измеритель и шесть дополнительных шкал обеспечивают возможность контроля угла кромки, угла раскрытия Х-шва, величины зазора и других параметров.

Технические характеристики измерителя впечатляют своей точностью. Линейка имеет диапазон измерений от 0 до 50 мм с разрешением 1 мм и погрешностью ±0,20 мм. Смещение измеряется в диапазоне 0–15 мм с аналогичной точностью. Угол кромки контролируется в пределах 80–160° с погрешностью ±1°. Для углов раскрытия Х-шва предусмотрены два диапазона: 60° и 70°, с разрешением 5° и погрешностью ±0,30°.

Величина зазора измеряется в диапазоне 1–6 мм с разрешением 1 мм и погрешностью ±0,25 мм. Высота стыкового шва и размеры углового шва (катет) контролируются в диапазоне 0–15 мм с погрешностью ±0,20 мм. Ширина шва измеряется в пределах 0–60 мм с той же точностью. Глубина подреза определяется с высокой точностью: диапазон 0–7 мм, разрешение 0,05 мм и погрешность ±0,10 мм.

Преимущества измерителя WG2+

Одним из главных достоинств измерителя WG2+ является его универсальность. Инструмент сочетает в себе функции нескольких измерительных устройств, что исключает необходимость использования дополнительных приспособлений. Это особенно важно при работе с большими объемами или в условиях ограниченного доступа.

Еще одним преимуществом является простота и удобство использования. Продуманная конструкция шаблона позволяет быстро и точно выполнять все необходимые замеры, что значительно ускоряет процесс контроля. Прочная основа из нержавеющей стали гарантирует долговечность инструмента и его устойчивость к механическим нагрузкам. Поставка шаблона с калибровкой Элитест подтверждает его соответствие установленным стандартам и высокое качество изготовления.

Применение шаблона в профессиональной деятельности

Измеритель WG2+ активно применяется в машиностроении, строительстве, нефтегазовой отрасли и других сферах, где требуется контроль качества сварных соединений. Он используется для проверки параметров сварных швов, выявления дефектов и оценки соответствия нормативным требованиям.

Благодаря своей универсальности и удобству использования этот инструмент подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента. Его применение позволяет минимизировать погрешности и гарантировать высокое качество выполняемых операций. Особенно важен такой инструмент при работе с металлоконструкциями, трубопроводами и другими объектами, где точность измерений имеет решающее значение.

Заключение

Измеритель WG2+ с калибровкой Элитест — это современный и надежный инструмент, который сочетает в себе высокую точность, прочность и удобство использования. Его уникальные характеристики и продуманная конструкция делают его незаменимым помощником для профессионалов, работающих в различных отраслях.

Если вам нужен универсальный инструмент для контроля качества сварных соединений, обратите внимание на измеритель WG2+. Инвестируя в него, вы получаете надежного помощника, который прослужит долгие годы и обеспечит высокую точность всех ваших измерений.

Измеритель WG2+ с калибровкой Элитест — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
