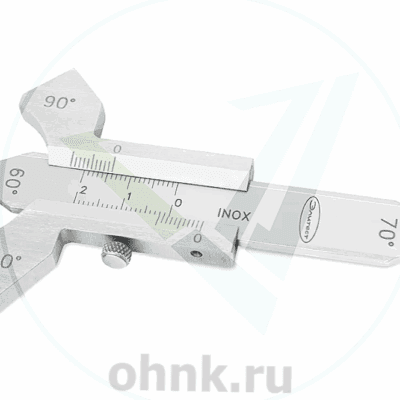

Измеритель WG3 ЭЛИТЕСТ (нониусный)

Измеритель WG3 Шаблон Ушерова-Маршака: универсальный инструмент для контроля сварных соединений

Измеритель WG3, известный как шаблон Ушерова-Маршака нониусного типа Элитест, представляет собой высокоточный инструмент, предназначенный для выполнения широкого спектра измерений при подготовке и контроле сварных соединений. Этот прибор активно используется в различных отраслях промышленности, где требуется точная оценка параметров сварки. С его помощью можно измерять угол скоса кромок, высоту валика усиления, катет углового шва, выпуклость корня шва, а также зазоры между деталями перед сваркой.

Конструкция шаблона включает пластину с углами 80° и 90°, подвижную планку и стопорный винт. Такая компоновка обеспечивает удобство использования и высокую точность измерений. Межкалибровочный интервал устанавливается в зависимости от интенсивности эксплуатации инструмента. Диапазон рабочих температур составляет от -40 °С до +45 °С, что делает его пригодным для работы в сложных климатических условиях. Максимальная влажность воздуха — 80%.

Особенности конструкции и технические характеристики

Шаблон изготовлен из нержавеющей стали, что гарантирует его долговечность и устойчивость к коррозии. Конструктивно он состоит из пластины с фиксированными углами 80° и 90°, подвижной планки, которая позволяет выполнять точные замеры, и стопорного винта, обеспечивающего надежную фиксацию элементов.

Диапазон измерений составляет 0–20 мм с точностью до 0,1 мм. Шаблон оснащен четырьмя углами подготовки: 60°, 70°, 80° и 90°, что делает его универсальным решением для различных задач. Измерительные шкалы нанесены как в миллиметрах, так и в дюймах, что позволяет использовать инструмент в соответствии с различными стандартами.

С помощью шаблона можно измерять угол скоса кромки, высоту валика усиления, катет углового шва, выпуклость корня шва и зазоры в соединении. Такая функциональность делает его незаменимым помощником для специалистов, работающих с металлоконструкциями и трубопроводами.

Преимущества измерителя WG3

Одним из главных достоинств шаблона является его универсальность. Инструмент сочетает в себе функции нескольких измерительных устройств, что исключает необходимость использования дополнительных приспособлений. Это особенно важно при работе с большими объемами или в условиях ограниченного доступа.

Еще одним преимуществом является простота и удобство использования. Продуманная конструкция шаблона позволяет быстро и точно выполнять все необходимые замеры, что значительно ускоряет процесс контроля. Прочная основа из нержавеющей стали гарантирует долговечность инструмента и его устойчивость к механическим нагрузкам. Важно отметить, что для предотвращения повреждений необходимо оберегать шаблон от ударов, падений и воздействия факторов, способствующих коррозии.

Применение шаблона в профессиональной деятельности

Шаблон Ушерова-Маршака широко применяется в машиностроении, строительстве, нефтегазовой отрасли и других сферах, где требуется контроль качества сварных соединений. Он используется для проверки параметров сварных швов, выявления дефектов и оценки соответствия нормативным требованиям.

Благодаря своей универсальности и удобству использования этот инструмент подходит для работы сварщиков, контроллеров ОТК, проверяющих инспекторов, а также для обучения специалистов. Его применение позволяет минимизировать погрешности и гарантировать высокое качество выполняемых операций. Особенно важен такой инструмент при работе с металлоконструкциями, трубопроводами и другими объектами, где точность измерений имеет решающее значение.

Заключение

Измеритель WG3 шаблон Ушерова-Маршака — это современный и надежный инструмент, который сочетает в себе высокую точность, прочность и удобство использования. Его уникальные характеристики и продуманная конструкция делают его незаменимым помощником для профессионалов, работающих в различных отраслях.

Если вам нужен универсальный инструмент для контроля качества сварных соединений, обратите внимание на шаблон Ушерова-Маршака. Инвестируя в него, вы получаете надежного помощника, который прослужит долгие годы и обеспечит высокую точность всех ваших измерений.

Измеритель WG3 шаблон Ушерова-Маршака — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
