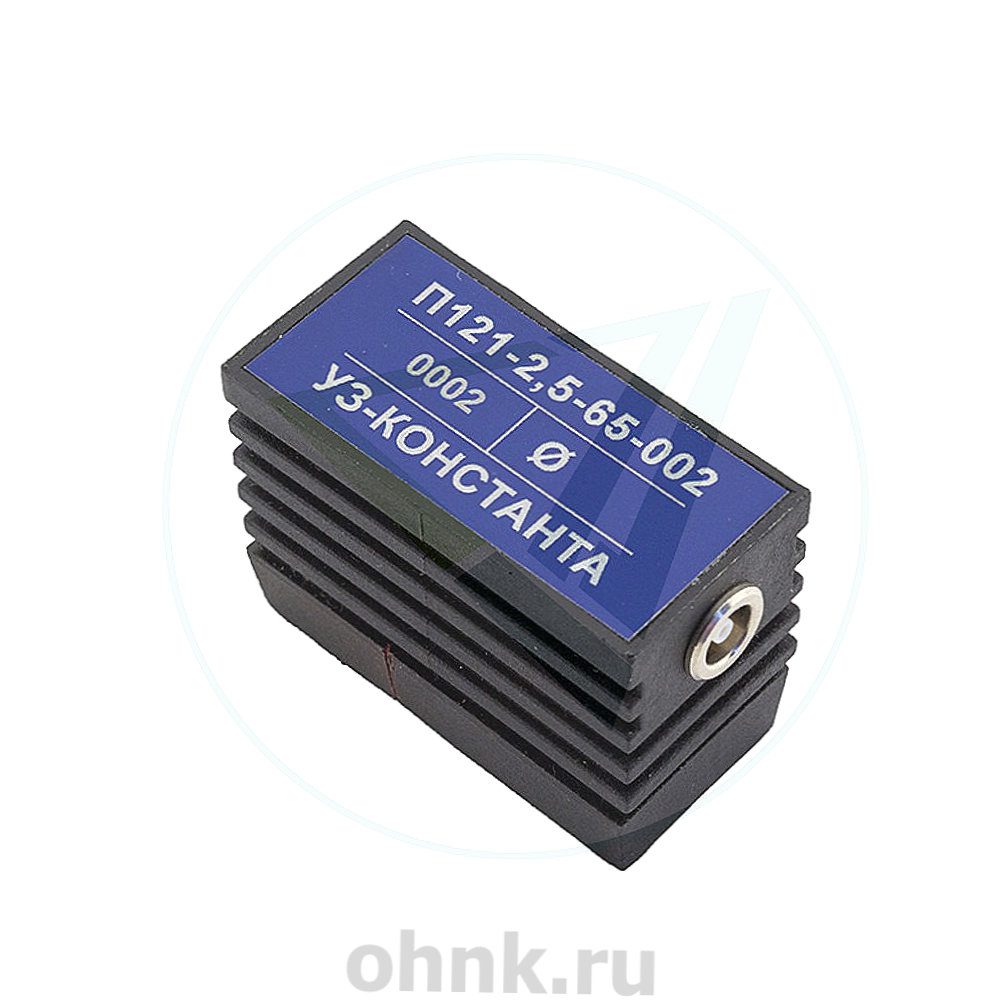

П121 наклонные совмещенные преобразователи (призма + резонатор)

Пьезоэлектрический преобразователь П121: универсальное решение для дефектоскопии

Пьезоэлектрические преобразователи (ПЭП) серии П121, включая модели серий 606, 610 и 612, разработаны для высокоточной дефектоскопии сварных швов и изделий различной толщины. Преобразователи серии 606 предназначены для работы с материалами толщиной от 4 до 12 мм, серии 610 — со средней толщиной от 12 до 40 мм, а серии 612 — с большими толщинами от 40 до 80 мм. Устройства состоят из раздельных элементов: призмы и резонатора. Они особенно рекомендованы для контроля широкого спектра стыков и гибов труб, что делает их незаменимыми в промышленности.

Преобразователи обладают рядом уникальных характеристик, которые обеспечивают их надежность и эффективность при работе с различными материалами. Эти устройства совместимы как с отечественными, так и с зарубежными дефектоскопами, что значительно расширяет возможности их применения.

Особенности конструкции и эксплуатации

Совместимость с дефектоскопами

Одной из ключевых особенностей преобразователей П121 является их способность работать с любыми отечественными и зарубежными дефектоскопами при условии электрического согласования. При заказе устройства рекомендуется указывать модель дефектоскопа, с которым планируется его использование, чтобы обеспечить максимальную совместимость и точность работы.

Минимальная ближняя зона

Преобразователи имеют наименьшую ближнюю зону, что исключает осцилляции сигнала от отражателя, расположенного на малой глубине. Это особенно важно при контроле объектов с небольшими дефектами или неоднородностями, расположенными близко к поверхности.

Малые значения стрелы

Значения стрелы соответствуют требованиям нормативных документов, что гарантирует высокую точность измерений и надежность результатов.

Призмы из оргстекла

Призмы, изготовленные из оргстекла, позволяют проводить контроль по поверхностям с шероховатостью до 160 Rz. Это делает устройства подходящими для работы с различными типами материалов, включая те, которые имеют неровную или поврежденную поверхность.

Экономичность использования

Стоимость контроля снижается благодаря тому, что износу подвергается только сменная призма. Это позволяет минимизировать расходы на обслуживание и ремонт устройства, сохраняя его основные компоненты в рабочем состоянии.

Высокое соотношение сигнал/шум

Преобразователи обеспечивают высокое соотношение сигнал/шум, которое составляет не менее 16 дБ в диапазоне контроля. Это гарантирует четкость и достоверность получаемых данных, что особенно важно при выявлении мельчайших дефектов.

Расширенный температурный диапазон

Устройства устойчивы к изменениям температурного режима, что позволяет использовать их в различных климатических условиях. Малое влияние температуры на характеристики ПЭП обеспечивает стабильность работы даже в экстремальных ситуациях.

Долговечность

Преобразователи отличаются большим сроком службы, который подтверждается гарантией производителя. Это делает их надежным выбором для длительного использования в промышленных условиях.

Преимущества применения

Высокая точность

Благодаря минимальной ближней зоне и высокому соотношению сигнал/шум, преобразователи обеспечивают высокую точность измерений. Это особенно важно при контроле ответственных конструкций, где даже небольшие дефекты могут привести к серьезным последствиям.

Универсальность

Преобразователи подходят для работы с материалами различной толщины — от 4 до 80 мм. Их универсальность делает их незаменимыми для контроля трубопроводов, сварных швов и других элементов.

Надежность

Использование качественных материалов и современных технологий обеспечивает долговечность устройств. Сменные призмы из оргстекла защищают основные компоненты от износа, что увеличивает срок службы преобразователей.

Простота обслуживания

Благодаря модульной конструкции и возможности замены только изнашиваемых частей, такие как призма, обслуживание устройств становится простым и экономичным.

Особенности применения

Контроль сварных швов

Преобразователи П121 широко применяются для проверки качества сварных швов. Их использование позволяет выявить трещины, поры, непровары и другие дефекты, которые могут снижать прочность конструкции.

Обнаружение дефектов в трубопроводах

Устройства также используются для контроля состояния трубопроводов. Их применение позволяет своевременно обнаруживать коррозию, трещины и другие дефекты, которые могут стать причиной разрушения материала.

Работа в сложных условиях

Благодаря расширенному температурному диапазону и устойчивости к внешним воздействиям, преобразователи могут использоваться в условиях повышенной влажности, запыленности и других неблагоприятных факторов.

Заключение

Пьезоэлектрические преобразователи П121 представляют собой современное и надежное решение для выполнения неразрушающего контроля. Их уникальные характеристики, такие как высокая точность, универсальность и долговечность, делают их незаменимыми для профессионалов в различных отраслях промышленности.

Если вам необходимо провести точный контроль сварных швов, трубопроводов или металлических конструкций, преобразователи П121 станут отличным выбором. Благодаря своим характеристикам и надежности, эти устройства обеспечивают высокую эффективность работы и долговечность использования.

Основные технические характеристики:

• Круглые пьезоэлементы диаметром 6, 10 или 12 мм.
• Размеры рабочей поверхности: 606 — 22 × 13 мм, 610 — 30 × 18 мм, 612 — 36 × 22 мм.
