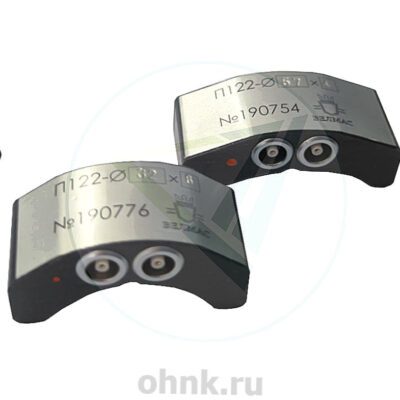

П122 хордовые преобразователи для контроля полиэтиленовых труб

Хордовые преобразователи П122: инновационное решение для контроля полиэтиленовых труб

Раздельно-совмещенные хордовые преобразователи П122 разработаны для выполнения ультразвукового контроля качества сварных соединений полиэтиленовых трубопроводов. Эти устройства обеспечивают высокую точность и надежность при выявлении дефектов, что особенно важно для обеспечения безопасности и долговечности трубопроводных систем.

Эффективная рабочая частота преобразователя составляет 1,25 или 1,8 МГц, а тип разъема соответствует стандарту 2 LEMO 00. Корпус устройства изготовлен из эластичного компаунда, что делает его устойчивым к механическим повреждениям и внешним воздействиям. Преобразователь выполнен в соответствии с ГОСТ Р 55725–2013 и ГОСТ Р 55724–2013, что гарантирует его соответствие высоким стандартам качества.

Маркировка устройства имеет следующий формат: П122-ААА ØХХХ, SDR ZZZ. Здесь ААА обозначает частоту преобразователя (1,25 или 1,8 МГц), ØХХХ — диаметр контролируемого трубопровода в миллиметрах, а SDR ZZZ — коэффициент SDR трубопровода.

Особенности конструкции и принцип работы

Наклонный угол ввода ультразвуковых волн

Преобразователь П122 является наклонным устройством, что означает, что ультразвуковые волны входят в объект контроля под особым углом. Это позволяет эффективно выявлять как плоскостные дефекты (например, трещины и непровары), так и объемные дефекты (поры или включения). Такой подход значительно повышает точность диагностики и обеспечивает достоверность результатов.

Два пьезоэлемента для минимизации мертвой зоны

Внутри хордового преобразователя П122 установлены два пьезоэлемента. Один из них выполняет роль излучателя ультразвуковых волн, а другой — приемника. Такая конструкция практически исключает «мертвую зону», которая часто встречается в совмещенных преобразователях. Кроме того, фокусировка датчика обеспечивает более высокую чувствительность и снижает уровень помех, что делает устройство максимально эффективным.

Специализированный дизайн

Хордовый преобразователь является специализированным датчиком, многие характеристики которого зависят от типоразмера контролируемой трубы. Например, габариты корпуса, размер и форма пьезоэлементов, а также углы ввода подбираются индивидуально под конкретные задачи. Такой подход значительно повышает эффективность контроля по сравнению с универсальными датчиками.

Преимущества использования

Высокая точность и чувствительность

Благодаря фокусировке и двум пьезоэлементам, преобразователь обеспечивает высокую чувствительность и минимальный уровень шума. Это позволяет выявлять даже мельчайшие дефекты, которые могут быть критичными для целостности трубопровода.

Минимизация мертвой зоны

Одной из ключевых особенностей преобразователя является практически полное отсутствие мертвой зоны. Это особенно важно при контроле сварных соединений, где дефекты часто расположены близко к поверхности материала.

Специализированная адаптация

Многие параметры преобразователя настраиваются под конкретный тип трубопровода, что делает его максимально эффективным для выполнения поставленных задач. Это особенно важно для контроля полиэтиленовых труб, где точность и адаптивность играют ключевую роль.

Соответствие стандартам

Соответствие ГОСТ Р 55725–2013 и ГОСТ Р 55724–2013 гарантирует, что устройство обеспечивает точные и достоверные результаты. Это особенно важно для контроля ответственных конструкций, где безопасность имеет первостепенное значение.

Особенности применения

Контроль сварных соединений полиэтиленовых труб

Преобразователи П122 широко применяются для проверки качества сварных соединений полиэтиленовых трубопроводов. Их использование позволяет выявить трещины, поры, непровары и другие дефекты, которые могут снижать прочность конструкции.

Универсальность применения

Помимо контроля полиэтиленовых труб, существует модификация преобразователя для работы с металлическими трубами. Это делает устройство универсальным решением для различных задач неразрушающего контроля.

Комплектация настроечным СОП

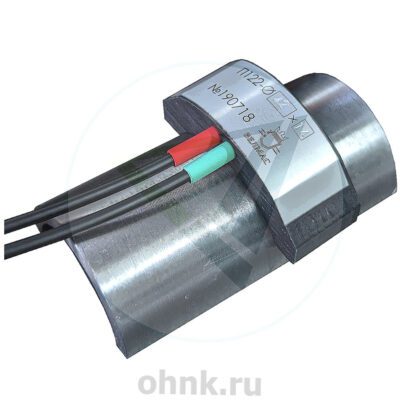

По заказу преобразователь может комплектоваться настроечным стандартным образцом предприятия (СОП). Это позволяет оператору проводить точную настройку устройства перед началом работы, что повышает точность и надежность измерений.

Заключение

Хордовые преобразователи П122 представляют собой современное и надежное решение для выполнения неразрушающего контроля. Их уникальные характеристики, такие как высокая точность, минимизация мертвой зоны и специализированная адаптация под конкретные задачи, делают их незаменимыми для профессионалов в различных отраслях промышленности.

Если вам необходимо провести точный контроль сварных соединений полиэтиленовых трубопроводов или других элементов, преобразователь П122 станет отличным выбором. Благодаря своим характеристикам и надежности, это устройство обеспечивает высокую эффективность работы и долговечность использования.
