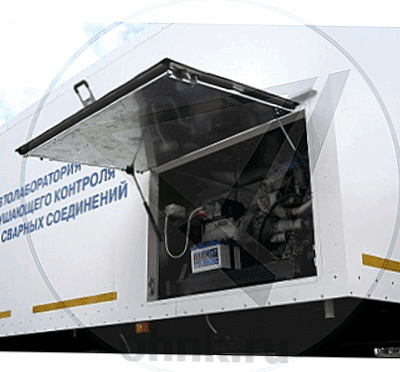

Передвижная лаборатория для дефектоскопии УРАЛ

Передвижная лаборатория для дефектоскопии на базе автомобиля УРАЛ: мобильность и автономность в полевых условиях

В современной промышленности, особенно при строительстве протяженных магистральных газо- и нефтепроводов, важное значение имеет оперативное проведение неразрушающего контроля. В таких условиях стационарные лаборатории оказываются малопригодными из-за своей неподвижности и зависимости от инфраструктуры. На помощь приходят мобильные комплексы — специально оборудованные передвижные лаборатории, позволяющие выполнять диагностику и обработку материалов прямо на месте проведения работ. Одним из эффективных решений в этой области стала передвижная лаборатория для дефектоскопии, установленная на шасси автомобиля УРАЛ-4320 МАКАР.

Этот автомобиль был выбран благодаря своей высокой проходимости, прочной конструкции и способности выдерживать сложные дорожные и климатические условия. Лабораторный фургон, смонтированный на его раме, представляет собой полностью функциональное помещение, разделённое на два отсека с помощью герметичной перегородки с дверью. Такое зонирование позволяет разграничить рабочие процессы и организовать комфортные условия для персонала даже во время длительных командировок в удалённых регионах.

Рабочий отсек: профессиональная среда для обработки рентгеновских пленок

Рабочий отсек лаборатории предназначен для выполнения всего цикла фотохимической обработки экспонированных рентгеновских плёнок. Это полноценная проявочная комната, которая при закрытии дверей становится полностью защищённой от внешнего света. Обеспечение затемнения является критически важным условием для качественной обработки снимков, что достигается за счёт тщательной отделки внутренних поверхностей и использования плотно прилегающих дверных уплотнителей.

Для удобства работы лаборантам предоставлены все необходимые элементы: система водоснабжения и водоотведения, что позволяет использовать оборудование без ограничений по времени. Внутри установлены проявочная установка и сушильная машина, обеспечивающие автоматизированную обработку плёнок. Центральным элементом рабочего пространства служит стол рентгенлаборанта, оснащённый ящиками и нишами для хранения химических реактивов и специализированных принадлежностей. По желанию заказчика лаборатория может быть дополнена такими устройствами, как негатоскоп для просмотра снимков, неактиничные фотофонари, режущие устройства для пленки и другие элементы, повышающие эффективность работы.

Особое внимание уделено организации хранения и транспортировки оборудования. В рабочем отсеке предусмотрен отсек с выкатной системой, предназначенный для размещения и быстрой загрузки или выгрузки рентгенографического кроулера. Это устройство используется для неразрушающего контроля сварных соединений трубопроводов, и его наличие в составе лаборатории делает комплекс полностью автономным в плане диагностики.

Бытовой отсек: комфорт и функциональность для персонала

Бытовой отсек спроектирован таким образом, чтобы обеспечить персоналу не только рабочее пространство, но и возможность полноценного отдыха между сменами. Он представляет собой многофункциональное жилое помещение, где можно провести несколько дней без необходимости внешней поддержки. Здесь установлены удобный стол с ящиками для хранения документов и инструментов, шкаф для одежды и личных вещей, а также спальные места, что особенно важно при работе вдали от постоянных баз.

Мебель и внутренняя отделка выполнены с учётом требований к эргономике и долговечности. Поверхности легко очищаются, а материалы устойчивы к воздействию влаги и перепадов температур. Освещение, система отопления и вентиляции обеспечивают комфортные условия вне зависимости от времени года и погодных условий.

Системы жизнеобеспечения: готовность к автономной работе

Поскольку лаборатория рассчитана на использование в отдалённых районах, она оснащена всем необходимым для автономной эксплуатации. Источником электроэнергии служит встроенный генератор, который питает всё оборудование, включая системы освещения, кондиционирования и отопления. Система кондиционирования поддерживает оптимальный микроклимат внутри помещения летом, а автономный отопитель обеспечивает тепло в холодное время года.

Также предусмотрены элементы безопасности и надёжности: усиленная электропроводка, защитные кожухи на чувствительном оборудовании, а также системы фиксации аппаратуры во время движения автомобиля. Все эти меры направлены на сохранение работоспособности лаборатории даже при длительной эксплуатации в сложных условиях.

Заключение: универсальное решение для современных задач

Передвижная лаборатория для дефектоскопии на базе автомобиля УРАЛ-4320 МАКАР — это пример того, как высокие технологии могут быть совмещены с мобильностью и практичностью. Она открывает возможность проводить полный цикл диагностики сварных соединений, начиная с получения рентгеновского изображения и заканчивая его расшифровкой, без необходимости отправки материалов в удалённые центры. Это значительно ускоряет процесс контроля качества и минимизирует риск возникновения технологических ошибок.

Такой мобильный комплекс актуален не только в нефтегазовой отрасли, но и в других сферах, где требуется оперативное проведение неразрушающего контроля — в машиностроении, строительстве, энергетике и ремонте промышленных объектов. Высокая степень автономности, продуманная организация рабочих зон и комфорт для персонала делают эту лабораторию универсальным и экономически целесообразным решением для современных производственных задач.
