Приспособление для измерения глубины подрезов и смещения кромок ЭЛИТЕСТ ПСК-10

Приспособления Элитест ПСК-10 и ПСК-10М: надежные инструменты для контроля сварных соединений

Приспособления Элитест ПСК-10 и ПСК-10М представляют собой высокоточные устройства, предназначенные для измерения смещения кромок, параметров стыкового сварного шва и выявления дефектов. Эти приборы особенно востребованы при контроле глубины подрезов и других характеристик сварных соединений, где требуется исключительная точность. В стоимость приспособлений входит государственная поверка, что гарантирует их соответствие установленным стандартам и высокое качество измерений.

Одним из ключевых отличий моделей является наличие встроенного магнита в ПСК-10М, который обеспечивает надежную фиксацию на контролируемом изделии. Это конструкторское решение значительно упрощает процесс работы, так как исключает необходимость удерживать приспособление руками. Магнитное поле не оказывает влияния на работу индикатора, поскольку кронштейн изготовлен из алюминия. Это единственное различие между ПСК-10М и ПСК-10, делающее модель с магнитным основанием более удобной для использования.

Особенности конструкции и принцип работы

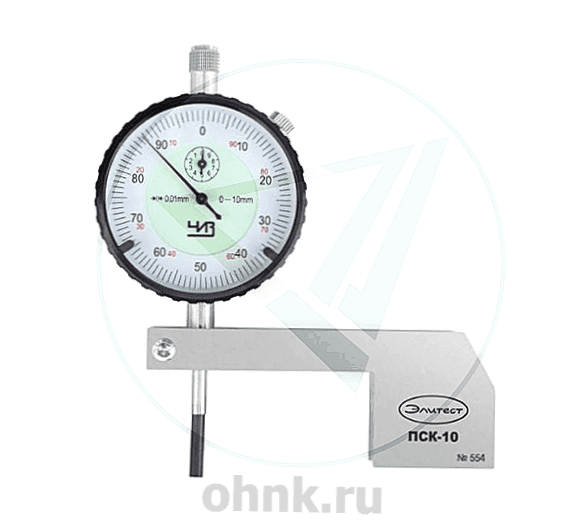

Индикатор часового типа, входящий в комплект приспособлений, имеет диапазон измерения 10 мм с ценой деления 0,01 мм. Такая точность позволяет выполнять замеры с минимальной погрешностью, что особенно важно при работе с ответственными сварными соединениями. Расстояние между основанием опорного кронштейна и измерительным наконечником индикатора составляет 50 мм.

Благодаря продуманной конструкции приспособления могут использоваться не только для измерения глубины подрезов, но и для контроля смещения кромок. Это делает их универсальным решением для широкого спектра задач, связанных с проверкой качества сварных швов.

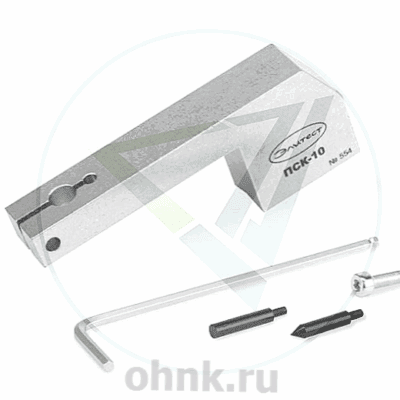

В комплект входят два измерительных наконечника, каждый из которых предназначен для выполнения определенных типов замеров. Плоский измерительный наконечник используется для оценки выпуклости стыкового шва и его корня, тогда как острый наконечник применяется для измерения глубины подреза, вогнутости стыкового шва, смещения кромок и глубины скоса кромок.

Преимущества приспособлений ПСК-10 и ПСК-10М

Одним из главных достоинств этих приспособлений является их высокая точность измерений, которая достигается благодаря использованию качественных материалов и продуманной конструкции. Индикатор часового типа с ценой деления 0,01 мм позволяет получать детализированные данные, необходимые для контроля качества сварных соединений.

Еще одним преимуществом является универсальность применения. Благодаря наличию двух типов измерительных наконечников, приспособления подходят для выполнения различных видов замеров. Встроенный магнит в модели ПСК-10М значительно упрощает процесс работы, особенно при измерении на вертикальных или труднодоступных поверхностях.

Кроме того, использование алюминиевого кронштейна исключает влияние магнитного поля на показания индикатора, что гарантирует стабильность результатов. Комплектация приспособлений включает все необходимые элементы для выполнения замеров, что делает их готовыми к использованию сразу после покупки.

Применение приспособлений в профессиональной деятельности

Приспособления Элитест ПСК-10 и ПСК-10М активно применяются в сварочном производстве, строительстве, машиностроении и других отраслях, где требуется контроль качества сварных соединений. Они используются для проверки параметров стыковых швов, выявления дефектов и оценки соответствия нормативным требованиям.

Благодаря своей универсальности и надежности эти инструменты подходят как для мелких ремонтных работ, так и для крупномасштабных проектов. Их применение позволяет минимизировать погрешности и гарантировать высокое качество выполняемых операций. Особенно важны такие приспособления при работе с металлоконструкциями, трубопроводами и другими объектами, где точность имеет решающее значение.

Заключение

Приспособления Элитест ПСК-10 и ПСК-10М — это современные и надежные инструменты, которые сочетают в себе высокую точность, прочность и удобство использования. Их уникальные характеристики и продуманная конструкция делают их незаменимыми помощниками для профессионалов, работающих в различных отраслях.

Если вам нужны универсальные приспособления для контроля качества сварных соединений, обратите внимание на модели ПСК-10 и ПСК-10М. Инвестируя в них, вы получаете надежных помощников, которые прослужат долгие годы и обеспечат высокую точность всех ваших измерений.

Приспособления Элитест ПСК-10 и ПСК-10М — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества исследований и безопасности работы с различными объектами.
