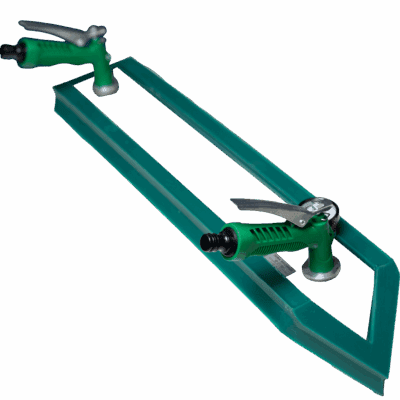

Рамка вакуумная угловая внутренний угол 530х75 мм

Вакуумная рамка Внутренний угол 530×75

Вакуумная рамка Внутренний угол 530х75 — это профессиональное оборудование для неразрушающего контроля , специально разработанное для проверки герметичности сварных швов во внутренних углах конструкций . Обычные плоские рамки не обеспечивают достаточного уплотнения на таких участках, что делает эту модель оптимальным решением для точной и надежной дефектоскопии. Продукт сертифицирован РОСС RU.32001.04ИБФ1.ОСП28.67506 и изготовлен согласно ТУ 26.51.52-001-72541747-2024

Область применения

Угловая вакуумная рамка незаменима при проверке герметичности:

• Угловые соединения днища и стенок резервуаров, баков, цистерн
• Т-образные сварные соединения и тавровые швы
• Внутренние углы в судостроении, вагоностроении, мостостроении
• Строительных несущих металлоконструкций
• Любые другие объекты, где требуется контроль качества сварки во внутреннем углу под углом 90°

Контроль с помощью вакуумных рамок применяется в различных отраслях: машиностроение — контроль сварных швов, герметичности баков и корпусов насосов; нефтегазовая отрасль — диагностика трубопроводов и фланцев; пищевая промышленность — проверка емкостей и реакторов; автомобилестроение — тестирование топливных систем и сварных узлов; судостроение — испытания корпусов; строительство и ЖКХ — контроль водопровода и канализации; авиация — проверка фюзеляжа, заклепок, иллюминаторов и дверей.

Принцип работы

Контроль проводится методом вакуумно-пузырькового тестирования :

1. На исследуемый угловой шов равномерно наносится индикаторный пенный раствор .
2. Рамка плотно прилегает к поверхности.
3. С помощью вакуумного насоса внутри рамки создаётся разрежение .
4. При наличии сквозных дефектов (трещин, пор) воздух проникает через них и образует пузыри в растворе .
5. Через прозрачную часть рамки оператор наблюдает за появлением пузырьков и фиксирует место дефекта.

Преимущества рамки Внутренний угол 530×75 с ВБУ

🔹 Специализированная форма
Обеспечивает идеальное прилегание и полную герметичность именно во внутренних углах.

🔹 Надежность и прочность
Прочный корпус и уплотнитель из пористой резины выдерживают необходимое разрежение без деформации.

🔹 Четкий обзор
Прозрачная верхняя часть рамки обеспечивает отличный обзор даже самых мелких пузырьков.

🔹 Удобство в работе
Две эргономичные ручки для плотного прилегания и встроенный вакуумметр позволяют точно контролировать уровень разрежения.

Гарантия качества и соответствие стандартам

Наши вакуумные рамки соответствуют высоким требованиям промышленного контроля:

✅ Изготовлены по ТУ 26.51.52-001-72541747-2024
✅ Сертифицировано по системе РОСС RU.32001.04ИБФ1.ОСП28.67506

Это гарантирует высокую надёжность, точность и долговечность оборудования . Вы можете быть уверены в качестве каждого проведённого испытания.

Технические характеристики

📌 Рекомендация: Для оптимальной работы рекомендуется использовать совместимые установки герметичности RUNDT, производства ООО «ТЕХ НК».

Заключение

Вакуумная рамка Внутренний угол 530х75 — это профессиональное решение для точного и быстрого контроля герметичности в труднодоступных местах. Благодаря уникальной конструкции, высокой чувствительности и соответствию промышленным стандартам она является незаменимым инструментом на производстве, в строительстве и на транспорте. Купить вакуумную рамку внутренний угол можно отправив заявку на электронную почту или через оформление заказа на нашем сайте.

👉 Приобретайте качественное оборудование у проверенных производителей и будьте уверены в результате!
