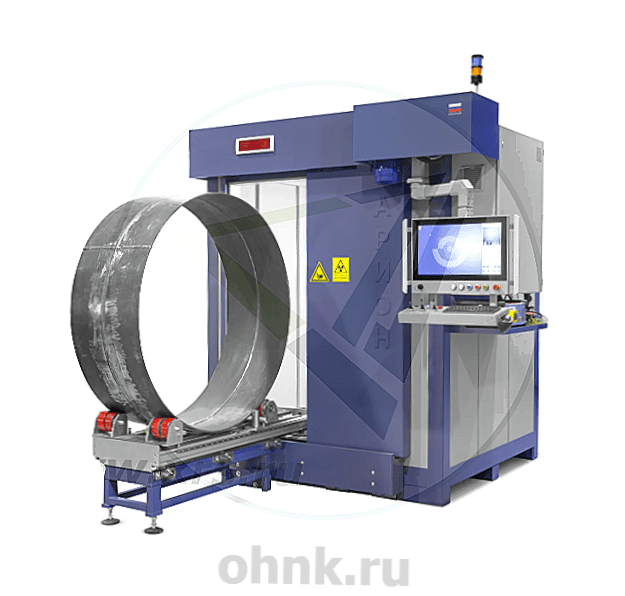

Рентгенографическая система АРИОН-17.18.20.11

Цифровая рентгенографическая система АРИОН-17.18.20.11: инновационное решение для аттестации сварщиков

Рентгенографическая система АРИОН-17.18.20.11 была специально разработана для центров аттестации сварщиков, работающих в нефтегазовой отрасли. Установка предназначена для контроля кольцевых сварных швов обечаек методом прямой цифровой радиографии. Она способна работать с обечайками диаметром от 57 до 1420 мм и шириной от 200 до 350 мм, что делает ее универсальным инструментом для решения различных задач.

Особенности конструкции и функциональные возможности

В качестве источника ионизирующего излучения используется моноблочный рентгеновский аппарат постоянного потенциала с максимальным напряжением до 200 кВ. Камера радиационной защиты представляет собой каркасную конструкцию из свинца и стали, оснащенную откатной рентгенозащитной дверью. Автоматика камеры обеспечивает полную безопасность персонала, блокируя работу рентгеновского аппарата при открытой или неплотно закрытой двери, а также предотвращая открытие двери снаружи во время подачи излучения.

Приемником ионизирующего излучения служит статический плоскопанельный детектор Экоскан . Использование этого детектора значительно ускоряет процесс контроля и позволяет получать качественные контрастные снимки в режиме реального времени. Программное обеспечение детектора обеспечивает незамедлительную обработку и анализ полученных изображений, что повышает эффективность работы системы.

Позиционирование излучателя и объекта контроля

Контролируемая обечайка размещается на выдвижном загрузочном ложементе. Процесс открытия двери и выгрузки ложемента полностью автоматизирован, однако установка объекта контроля выполняется вручную. Обечайка со сварным швом устанавливается на опорных роликах ложемента, которые имеют 21 положение для размещения обечаек различных диаметров. Ролики также позволяют поворачивать обечайку вокруг своей оси на требуемый угол, что обеспечивает точное позиционирование сварного шва.

Плоскопанельный детектор встроен в конструкцию загрузочного ложа. Для контроля небольших легких изделий предусмотрен съемный рентгенопрозрачный стол, который легко адаптируется под различные задачи.

Внутри камеры установлен манипулятор для позиционирования блока излучателя. Перемещение излучателя в вертикальной и горизонтальной плоскостях осуществляется с помощью электрических приводов и полностью автоматизировано. После подтверждения диаметра объекта контроля программное обеспечение системы автоматически выравнивает обечайку, детектор и центр пучка излучения по вертикальной плоскости. Для предотвращения столкновения излучателя и обечайки предусмотрен режим безопасного ввода излучателя во внутреннее пространство обечайки.

Режимы работы и управление системой

Органы управления системой расположены с внешней стороны камеры на щите и на стойке управления. В стойку управления интегрирован компьютер оператора, на который поступает изображение с системы видеонаблюдения, установленной внутри камеры радиационной защиты. Это позволяет оператору контролировать процесс работы в режиме реального времени.

Рентгенографическая система АРИОН-17.18.20.11 может работать как в ручном, так и в автоматическом режиме. В ручном режиме оператор управляет перемещением излучателя и вращением обечайки с помощью джойстиков, а также задает ток и напряжение рентгеновского аппарата. В автоматическом режиме система работает по заранее заданной программе, в которой прописываются все параметры контроля.

Применение системы

Система широко применяется в центрах аттестации сварщиков на предприятиях нефтегазовой отрасли. Она позволяет проводить детальный анализ качества сварных швов, выявлять дефекты и обеспечивать высокий уровень контроля. Благодаря своим характеристикам установка значительно ускоряет процесс аттестации сварщиков и повышает точность результатов.

Заключение

Цифровая рентгенографическая система АРИОН-17.18.20.11 — это современное и надежное решение для контроля кольцевых сварных швов обечаек. Ее продуманная конструкция, высокая точность и многоуровневая система безопасности делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — установка демонстрирует высокую эффективность и стабильность. Это делает ее универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
