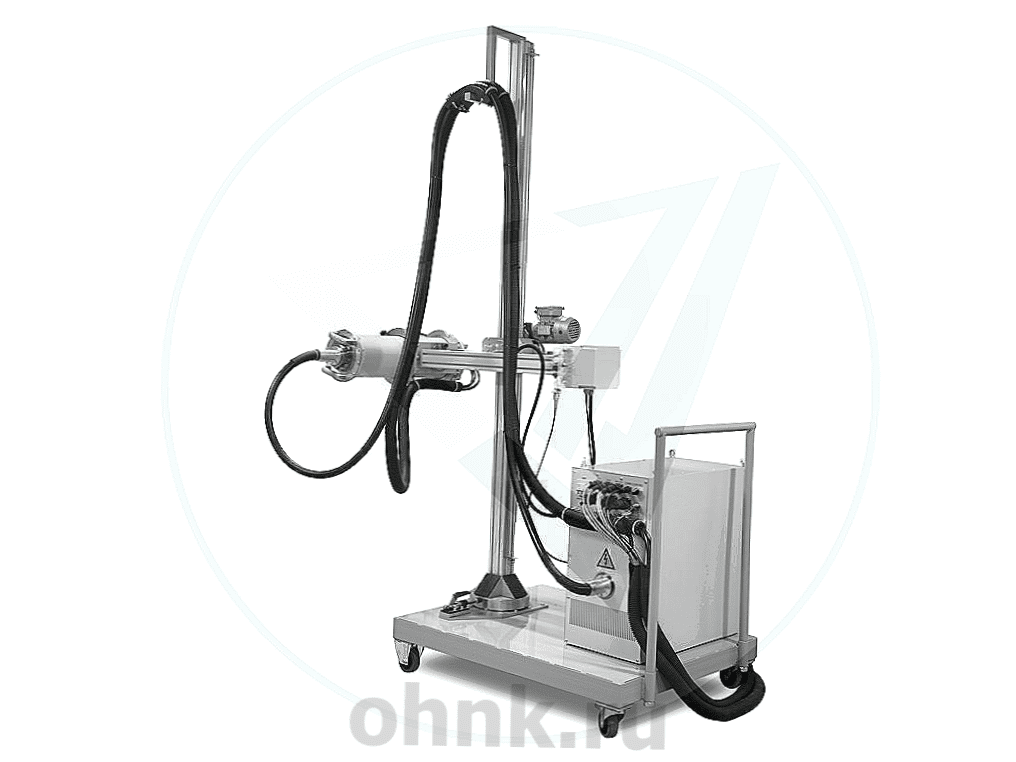

Рентгеновские аппараты СУРА

Стационарные рентгеновские аппараты кабельного типа СУРА: инновации в промышленной радиографии

Серия СУРА представляет собой линейку высокостабилизированных стационарных рентгеновских аппаратов постоянного потенциала, предназначенных для применения в промышленной радиографии и радиоскопии. Эти устройства разработаны для обеспечения высокой точности и надежности при длительной эксплуатации, что делает их незаменимыми в современных системах контроля качества.

Модульная конструкция и возможности интеграции

Одной из ключевых особенностей аппаратов СУРА является их модульная конструкция, которая позволяет легко интегрировать их в рентгенотелевизионные системы или автоматизированные линии поточного контроля. Это делает их универсальными решениями для различных задач, связанных с неразрушающим контролем. Аппараты адаптированы для круглосуточной работы, что особенно важно для предприятий, где требуется непрерывный мониторинг.

Стабильность выходного напряжения (кВ) и силы тока (мА) составляет всего 0,1%, что гарантирует стабильность мощности излучения и высокую воспроизводимость дозы. Дискретность настройки параметров — 1 кВ для напряжения и 0,1 мА для силы тока — обеспечивает точную настройку под конкретные задачи.

Производство и модельный ряд

Рентгеновские аппараты серии СУРА производятся в России в соответствии с ТУ 4276-010-96651179-2016. Линейка включает четыре модели, различающиеся по типу и напряжению:

• Однополюсные аппараты напряжением 160 и 225 кВ.
• Двуполярные аппараты напряжением 300, 320 или 450 кВ.

Маркировка аппаратов выглядит следующим образом: Сура-225/3000 (HP) , где:

• 225 указывает на напряжение излучателя в киловольтах.
• 3000 обозначает мощность излучателя в ваттах.
• HP — дополнительная маркировка для моделей с острофокусной трубкой.

Конструктивные особенности

Конструкция аппаратов СУРА включает несколько ключевых компонентов: рентгеновский излучатель, высоковольтный генератор, систему охлаждения и пульт управления.

Рентгеновский излучатель

Излучатель может быть выполнен как на основе стеклянных трубок собственного производства АО «Светлана-Рентген», так и на основе металлокерамических трубок Comet. Выбор зависит от номенклатуры изделий и технологии контроля. Аппараты могут оснащаться трубками с малым фокусным пятном, что позволяет получать изображения высокого разрешения при использовании цифровых плоскопанельных детекторов.

Высоковольтный генератор

Генератор высокого напряжения преобразует сетевое напряжение в напряжение питания рентгеновского излучателя. Его главной характеристикой является стабильность выходного напряжения, которая обеспечивается электронной системой контроля. Для аппаратов на 160 и 225 кВ используется один катодный высоковольтный генератор, тогда как для моделей на 300, 320 и 450 кВ применяются как катодный, так и анодный генераторы.

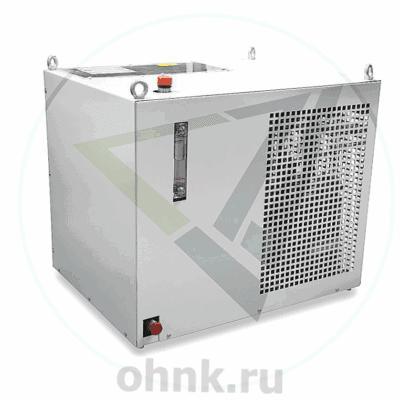

Система охлаждения

Система охлаждения играет важную роль в поддержании стабильной температуры рентгеновской трубки. В однополюсных аппаратах в качестве хладагента используется смесь воды и антифриза, а в двуполюсных — специальное масло. Хладагент циркулирует по замкнутому контуру и охлаждается либо воздухом, либо водой.

Пульт управления

Управление работой аппарата осуществляется с помощью пульта с сенсорной панелью. Оператор может настраивать напряжение, ток на трубке, время экспозиции, задержку включения излучения и другие параметры. Пульт также отслеживает состояние систем в режиме реального времени, включая стабильность напряжения, температуру генератора, состояние нити накала и работу фаз. При возникновении неполадок система оперативно информирует пользователя.

Преимущества применения

Аппараты СУРА обеспечивают высокую стабильность и точность работы, что особенно важно для задач, требующих длительного использования. Их универсальность, возможность интеграции в автоматизированные системы и надежность делают их идеальным выбором для промышленных предприятий, лабораторий и исследовательских центров.

Заключение

Стационарные рентгеновские аппараты кабельного типа СУРА — это современные и надёжные устройства, предназначенные для промышленной радиографии и радиоскопии. Их универсальность, точность и долговечность позволяют решать широкий спектр задач, связанных с неразрушающим контролем.

Благодаря своим характеристикам аппараты СУРА обеспечивают высокий уровень безопасности, стабильность работы и удобство управления. Это решение станет идеальным выбором для предприятий, стремящихся внедрить передовые технологии и повысить качество контроля продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — аппараты СУРА демонстрируют высокую эффективность и надежность. Это делает их универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
