Рентгеновский аппарат РПД-200 СП

Переносной рентгеновский аппарат РПД-200 СП: надежность и универсальность в работе

РПД-200 СП представляет собой современный переносной рентгеновский аппарат с панорамным выходом излучения, разработанный для контроля качества сварных соединений трубопроводов, листовых и профильных металлических конструкций. Устройство одинаково эффективно применяется как в цеховых, так и в полевых условиях, демонстрируя высокую производительность и точность диагностики.

Особенности конструкции и управления

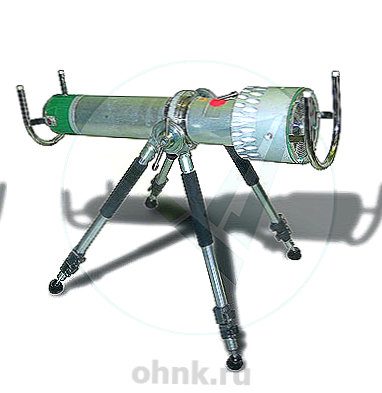

Моноблок аппарата выполнен в виде алюминиевого цилиндрического блока, заполненного трансформаторным маслом. Внутри моноблока расположены рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Для охлаждения анода рентгеновской трубки используется вентилятор, что обеспечивает длительную и стабильную работу устройства.

Аппарат работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность оборудования достигается благодаря наличию режимов автоматической тренировки рентгеновской трубки, самодиагностики и всех необходимых электронных защит. Работа осуществляется в повторно-кратковременном режиме. Максимальное время непрерывной работы от «холодного» состояния до отключения из-за перегрева на максимальной мощности составляет около 30 минут в зависимости от температуры окружающей среды.

Блок питания и управления

Управление рентгеновским аппаратом РПД-200 СП осуществляется через блок питания и управления (БПУ), выполненный в виде герметичного пластикового кейса. Внутри кейса расположена лицевая панель управления с разъемами для подключения кабелей, кнопками управления и цифровыми индикаторами режимов работы. Работа с устройством производится при открытой крышке кейса.

Все модели серии РПД С, выпущенные после 1 июня 2023 года, оснащены функцией задержки запуска. Время задержки можно установить в диапазоне от 0 до 600 секунд. Для устройств, выпущенных ранее, обновление программного обеспечения выполняется бесплатно при отправке пульта дистанционного управления производителю.

Удобство эксплуатации

Управление рентгеновским аппаратом осуществляется с помощью пульта дистанционного управления (ПДУ) с четырехстрочным ярко светящимся текстовым дисплеем. Интуитивно понятный алгоритм работы делает процесс управления простым и удобным. Пульт подключается к блоку питания и управления с помощью гибкого тонкого кабеля произвольной длины.

Аппараты серии РПД совместимы со всеми типами плёнок AGFA, а также с комплексами цифровой рентгенографии, использующими фосфорные запоминающие пластины. Диапазон установки напряжения в аппарате РПД-200 СП позволяет просвечивать сталь толщиной 42 мм с фокусным расстоянием 700 мм за 10 минут на плёнку AGFA D7 и сталь толщиной 55 мм на аналогичной плёнке AGFA F8 с экранами RCF-AGFA.

Адаптация к экстремальным условиям

Аппараты РПД-200 СП разработаны для работы в особо тяжелых климатических условиях, включая пыль, грязь, повышенную влажность и низкие температуры. Они особенно востребованы в условиях Крайнего Севера. Герметичная конструкция блока питания и управления, а также встроенная система электроподогрева платы микропроцессора обеспечивают надежную работу устройства при температуре до −40 °C.

Кроме того, все аппараты серии «СП» могут быть оснащены системой радиоуправления, позволяющей работать без кабеля связи между блоком питания и управления (БПУ) и пультом дистанционного управления (ПДУ). Это увеличивает максимальное расстояние между оператором и аппаратом до 200 метров, сохраняя при этом неизменным алгоритм управления.

Заключение

Переносной рентгеновский аппарат РПД-200 СП представляет собой современное и надежное решение для проведения неразрушающего контроля. Его компактная конструкция, высокая точность и гибкость настроек делают его незаменимым инструментом для специалистов, работающих как в полевых, так и в лабораторных условиях.

Благодаря своим характеристикам аппарат позволяет оптимизировать рабочий процесс, минимизировать риски повреждения оборудования и повысить эффективность диагностики. Это решение станет надежным помощником для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокое качество выполняемых работ.
