Штатив трубный АРИОН ШРТ-1М

Штатив трубный АРИОН ШРТ-1М: универсальное решение для труб малого диаметра

Трубный штатив АРИОН ШРТ-1М разработан для точного позиционирования импульсных рентгеновских аппаратов на трубах диаметром от 40 мм. Устройство позволяет регулировать фокусное расстояние и располагать аппарат в различных пространственных положениях относительно трубы или другого объекта контроля цилиндрической формы. Штатив изготавливается в соответствии с ТУ 4276-023-96651179-2015, что гарантирует его соответствие высоким стандартам качества и надежности.

Модификации штатива

Штатив АРИОН ШРТ-1М выпускается в двух модификациях, предназначенных для работы с различными моделями рентгеновских аппаратов. Первая модификация, ШРТ-1М/80, адаптирована для использования с такими устройствами, как АРИНА-1, АРИНА-3, ПАМИР-200, АРИОН-150, АРИОН-200, АРИОН-250 и АРИОН-300. Вторая модификация, ШРТ-1М/100, предназначена для работы с аппаратами АРИНА-7, АРИНА-9, ПАМИР-250 и ПАМИР-300.

В комплект каждой модификации входят специальные резиновые прокладки, которые обеспечивают надежную фиксацию рентгеновских аппаратов с разным диаметром корпуса излучателя. Например, в комплект АРИОН ШРТ-1М/80 входят прокладки для установки аппаратов с диаметром корпуса менее 80 мм. В комплект поставки АРИОН ШРТ-1М/100 входят две резиновые прокладки, необходимые для работы с рентгеновским аппаратом ПАМИР-250, у которого диаметр корпуса излучателя составляет 90 мм, в то время как у моделей АРИНА-7, АРИНА-9 и ПАМИР-300 этот параметр равен 100 мм.

Конструктивные особенности устройства

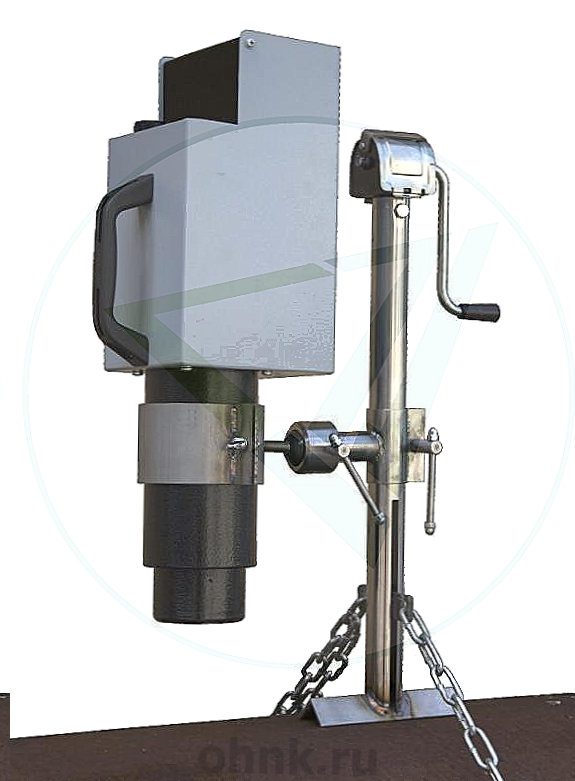

Конструкция штатива АРИОН ШРТ-1М включает стойку с основанием, кареткой и механизмом захвата для установки излучателя рентгеновского аппарата. Штатив фиксируется на трубе с помощью цепи, натяжение которой обеспечивается храповым механизмом с переключателем направления вращения. Такой механизм позволяет оператору легко и быстро закрепить устройство на трубе, даже если она имеет неровную поверхность.

Каретка излучателя подвижна и может перемещаться вверх и вниз по стойке. Это позволяет точно настраивать положение рентгеновского аппарата относительно объекта контроля. Излучатель крепится в механизме захвата, а его положение регулируется с помощью шаровой головки с воротком. Шаровая головка обеспечивает высокую точность позиционирования и позволяет оператору выбирать оптимальный угол наклона для выполнения задачи.

Преимущества использования

Одним из главных преимуществ штатива АРИОН ШРТ-1М является его универсальность. Благодаря возможности регулировки фокусного расстояния и изменения положения аппарата устройство подходит для работы с трубами различного диаметра и конфигурации. Простота монтажа и надёжность крепления делают штатив удобным для использования в полевых условиях.

Трещоточный механизм с переключателем направления вращения обеспечивает лёгкость и удобство фиксации штатива на трубе. Резиновые прокладки в комплекте позволяют адаптировать устройство под конкретные модели рентгеновских аппаратов, что значительно расширяет область его применения.

Заключение

Трубный штатив АРИОН ШРТ-1М представляет собой современное и надежное решение для позиционирования рентгеновских аппаратов при работе с трубами малого диаметра. Его продуманная конструкция, универсальность и удобство использования делают его незаменимым инструментом для специалистов, выполняющих контроль сварных соединений.

Благодаря своим характеристикам штатив АРИОН ШРТ-1М позволяет оптимизировать рабочий процесс, минимизировать риски смещения оборудования и повысить точность диагностики. Это решение станет надежным помощником для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокое качество выполняемых работ.
