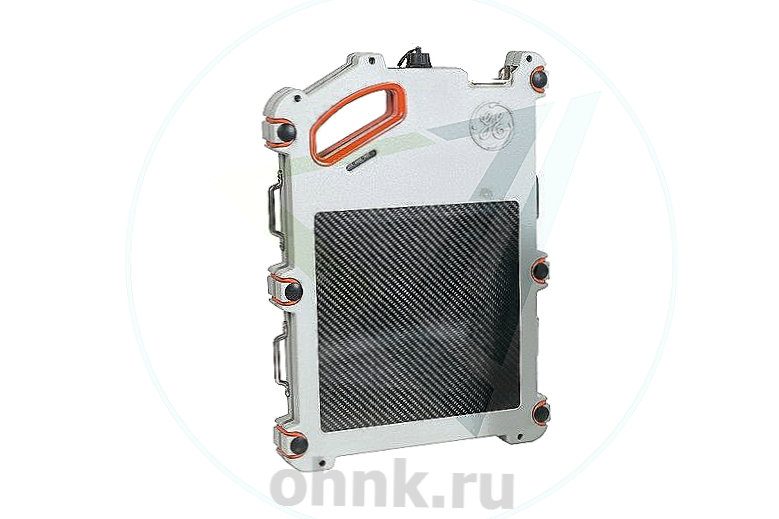

Системы цифровой радиографии DXR250C-W и DXR250U-W

Особенности систем цифровой радиографии DXR250C-W и DXR250U-W

Системы цифровой радиографии на базе плоскопанельных детекторов DXR250C-W и DXR250U-W представляют собой передовое решение для выполнения неразрушающего контроля методом прямой цифровой радиографии. Эти системы находят применение в различных отраслях промышленности, обеспечивая высокую скорость получения результатов и возможность диагностики действующих трубопроводов без демонтажа изоляции и остановки технологического процесса.

Оборудование официально внесено в Государственный реестр средств измерений Российской Федерации под номером 66011-16, что подтверждает его соответствие всем необходимым стандартам и требованиям.

Состав и возможности систем

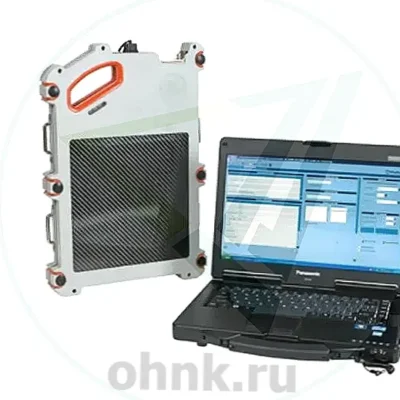

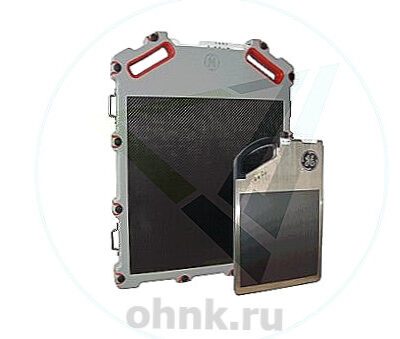

В состав каждой системы входит плоскопанельный детектор модели DXR250C-W или DXR250U-W, а также персональный компьютер или ноутбук с предустановленным программным обеспечением Rhythm. Модели детекторов различаются габаритами, массой и размерами активной области, что позволяет подобрать оптимальное решение под конкретные задачи.

Коммуникация между детектором и компьютером осуществляется через проводное соединение Ethernet или беспроводное соединение Wi-Fi. Беспроводная связь поддерживается на расстоянии до 80 метров в зоне прямой видимости, что значительно упрощает работу в полевых условиях. Питание детекторов может осуществляться как от литий-ионных аккумуляторов, так и от блока питания, что обеспечивает гибкость использования.

Технические характеристики и особенности конструкции

В качестве сцинтиллятора в детекторах используется оксисульфид гадолиния (Gd₂O₂S), который обеспечивает высокое качество преобразования рентгеновского излучения в видимый свет. Детекторы совместимы с различными типами излучателей, включая импульсные, постоянного действия и источники гамма-излучения.

Корпус детекторов изготовлен из алюминия, что обеспечивает надежную защиту от попадания пыли и влаги. Для дополнительной защиты предусмотрена виброгасящая подкладка, снижающая воздействие механических нагрузок. По запросу заказчика системы могут комплектоваться ударопрочными жесткими чехлами, которые обеспечивают дополнительную механическую защиту.

Детекторы адаптированы для работы в сложных полевых условиях и способны функционировать при температурах от −20 до +50 °C. Это делает их универсальным инструментом для применения в самых разных климатических зонах.

Преимущества использования систем

Благодаря беспроводной связи с компьютером, быстрой настройке и автономному питанию, системы DXR250C-W и DXR250U-W обладают высокой мобильностью. Они позволяют оперативно выполнять задачи неразрушающего контроля в любых условиях, будь то заводская лаборатория или удаленный промышленный объект.

Использование современного программного обеспечения Rhythm упрощает анализ получаемых изображений и минимизирует вероятность ошибок при расшифровке дефектов. Программа предоставляет широкие возможности для настройки оборудования, калибровки детектора и формирования протоколов контроля.

Области применения

Системы DXR250C-W и DXR250U-W широко применяются для диагностики трубопроводов, контроля сварных соединений, анализа состояния конструкций и других задач, где требуется точное выявление дефектов. Возможность работы без демонтажа изоляции и остановки технологического процесса делает их особенно востребованными в нефтегазовой, химической и энергетической отраслях.

Заключение

Системы цифровой радиографии DXR250C-W и DXR250U-W представляют собой надежное и универсальное решение для проведения неразрушающего контроля в промышленности. Их высокая мобильность, точность и адаптация к сложным условиям работы делают их незаменимыми инструментами для специалистов, выполняющих диагностические работы.

Благодаря своим характеристикам и возможностям, эти системы позволяют не только повысить эффективность контроля, но и минимизировать затраты на обслуживание оборудования. Это оборудование станет идеальным выбором для предприятий, стремящихся к внедрению современных технологий в своей деятельности.

Технические характеристики

Общие характеристики детекторов
