СОП МП.32.07 (пластина)

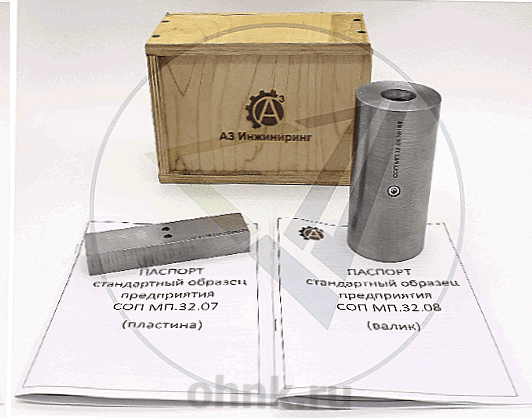

Стандартный образец предприятия А3 Инжиниринг МП.32.07: ключевой элемент магнитопорошкового контроля

Стандартный образец предприятия (СОП) А3 Инжиниринг МП.32.07 представляет собой специализированный инструмент, предназначенный для проверки выявляющей способности магнитных индикаторов и настройки оборудования, используемого в процессе магнитопорошкового контроля. Этот образец широко применяется на предприятиях, связанных с локомотивным, вагонным хозяйством, а также пассажирскими перевозками. Его использование позволяет обеспечить высокую точность диагностики состояния металлических изделий и минимизировать риск пропуска дефектов.

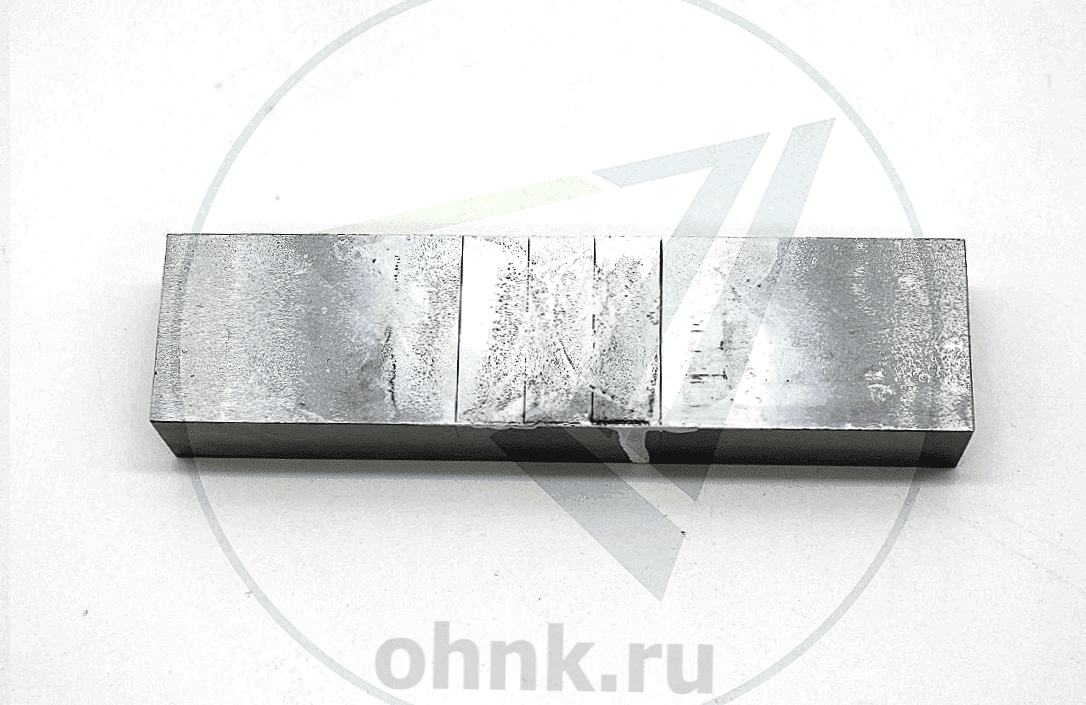

Конструкция СОП включает пластину со специальной вставкой, на которой размещен вкладыш. Между вставкой и вкладышем искусственно созданы два поверхностных дефекта А и Б, выполненные в виде щелей. Эти дефекты имитируют повреждения, которые могут возникать на контролируемых объектах, и позволяют оценить работоспособность оборудования. Для удобства эксплуатации в торцы образца ввертываются удлинители из стали 20 по ГОСТ 1050-88. Диаметр удлинителей составляет 60 мм, а их длина должна быть не менее 50 мм.

Дефектограммы, представляющие собой отпечатки на липкой ленте валиков магнитного порошка над дефектами, приведены в приложении к паспорту изделия. Эти данные помогают операторам интерпретировать результаты тестирования и настраивать оборудование для достижения максимальной точности.

Особенности конструкции и принцип работы

Конструкция стандартного образца предприятия тщательно продумана для обеспечения высокой точности и воспроизводимости результатов. Основой устройства является пластина, на которой установлена вставка с вкладышем. Между вставкой и вкладышем специально созданы два искусственных дефекта — А и Б, выполненные в виде щелей. Эти дефекты моделируют типичные повреждения, которые могут встречаться на металлических поверхностях, и позволяют проверить чувствительность магнитопорошкового оборудования.

При проведении контроля в торцы образца вкручиваются удлинители, изготовленные из стали 20 по ГОСТ 1050-88. Эти элементы имеют диаметр 60 мм и длину не менее 50 мм, что обеспечивает удобство работы с устройством и позволяет создавать необходимые условия для намагничивания.

Принцип работы заключается в том, что при намагничивании образца на его поверхности формируется магнитное поле, которое взаимодействует с дефектами. Нанесение магнитного порошка или суспензии позволяет визуализировать зоны скопления частиц над искусственными дефектами. Дефектограммы, представленные в приложении к паспорту, служат эталоном для сравнения результатов и подтверждения корректности работы оборудования.

Применение стандартного образца предприятия

Стандартный образец предприятия А3 Инжиниринг МП.32.07 активно используется на предприятиях различных отраслей, где требуется точная диагностика состояния металлических изделий. Он особенно востребован в локомотивном и вагонном хозяйствах, а также в сфере пассажирских перевозок.

В локомотивном хозяйстве образец применяется для проверки качества магнитопорошкового контроля деталей подвижного состава. Это позволяет своевременно выявлять микротрещины и другие дефекты, которые могут повлиять на безопасность эксплуатации техники.

В вагонном хозяйстве СОП помогает контролировать состояние элементов вагонов, таких как оси, колесные пары и другие ответственные узлы. Точная диагностика с использованием образца позволяет минимизировать риск аварийных ситуаций и продлить срок службы оборудования.

Кроме того, образец широко применяется в пассажирских перевозках для проверки состояния металлических конструкций, используемых в транспортных средствах. Его использование гарантирует высокое качество диагностики и соответствие установленным стандартам безопасности.

Важные замечания и рекомендации

При работе со стандартным образцом предприятия следует учитывать, что на его поверхности могут присутствовать технологические несплошности. Эти особенности являются следствием производственного процесса и не должны приниматься во внимание при анализе результатов контроля. Над такими несплошностями могут образовываться скопления частиц магнитного порошка, однако они не связаны с искусственными дефектами А и Б и не должны влиять на оценку работоспособности оборудования.

Для получения достоверных результатов важно строго соблюдать правила эксплуатации образца. Удлинители из стали 20, вкручиваемые в торцы СОП, должны соответствовать требованиям ГОСТ 1050-88. Их правильная установка обеспечивает стабильность магнитного поля и точность тестирования.

Дефектограммы, приведенные в приложении к паспорту, являются важным инструментом для интерпретации данных. Они помогают операторам корректно настраивать оборудование и оценивать его чувствительность.

Преимущества стандартного образца предприятия

Одним из главных преимуществ СОП А3 Инжиниринг МП.32.07 является его универсальность. Благодаря наличию двух искусственных дефектов — А и Б — он позволяет тестировать оборудование на предмет обнаружения различных типов повреждений.

Еще одним важным достоинством является простота использования. Образец не требует сложной подготовки или настройки, что делает его доступным для применения даже без специальной подготовки оператора.

Изготовление образца в соответствии с установленными стандартами гарантирует его высокую точность и надежность. Компактная конструкция и наличие удлинителей обеспечивают удобство транспортировки и хранения.

Заключение

Стандартный образец предприятия А3 Инжиниринг МП.32.07 — это современный и надежный инструмент, который сочетает в себе удобство использования, функциональность и универсальность. Его уникальные характеристики и продуманная конструкция делают его незаменимым помощником для специалистов различных отраслей.

Если вам нужен инструмент для точной диагностики состояния металлических изделий и проверки качества магнитопорошкового контроля, обратите внимание на этот образец. Инвестируя в него, вы получаете надежного помощника, который прослужит долгие годы и обеспечит высокую точность всех ваших измерений.

Стандартный образец предприятия А3 Инжиниринг МП.32.07 — это гармоничное сочетание технологичности и практичности, которое способствует повышению качества работы с металлическими поверхностями и материалами.
