СП5-75КУS наклонные раздельно-совмещенные преобразователи

Универсальный ультразвуковой преобразователь СП5-75КУS: надежный инструмент для контроля сварных соединений

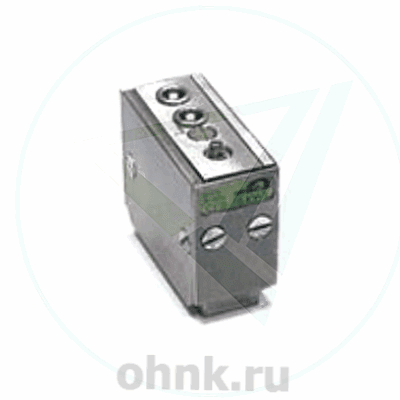

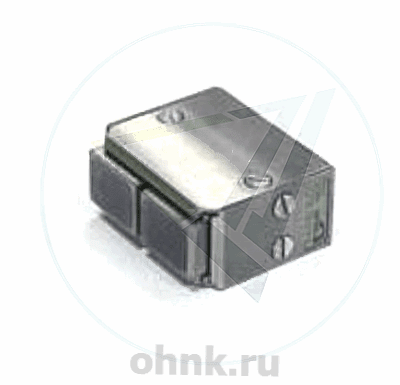

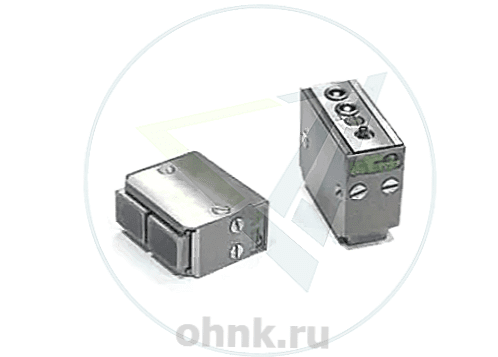

Ультразвуковой преобразователь СП5-75КУS представляет собой универсальное устройство, предназначенное для контроля качества стыковых сварных соединений труб, сосудов и металлоконструкций с толщиной стенки от 4 до 13 мм. Преобразователь реализует схему «спаренный тандем», что обеспечивает высокую эффективность обнаружения дефектов. Рабочая частота устройства составляет 5 МГц, а угол ввода ультразвуковых волн находится в диапазоне 73-75°.

Схема спаренных преобразователей значительно повышает помехоустойчивость при работе с провисами и увеличивает чувствительность к выявлению плоскостных дефектов, таких как трещины и непровары. Особенностью данного преобразователя является возможность контроля за уровнем акустического контакта и чувствительностью, так как он формирует дополнительный эхо-импульс акустического контакта, который отображается на экране дефектоскопа. Это позволяет использовать устройство даже по окрашенной поверхности. При проведении контроля сканирование выполняется только вдоль сварного шва, что упрощает процесс работы.

Преобразователь модели СП5-75КУS подходит для контроля изделий диаметром от 57 мм до плоскости. Методика его применения согласована с Ростехнадзором РФ, что подтверждает соответствие устройства всем необходимым стандартам. Устройство получило положительные отзывы от предприятий, а также было удостоено диплома международной выставки и патента.

Особенности конструкции и эксплуатации

Износостойкая рабочая поверхность

Одной из ключевых особенностей преобразователя является наличие износостойкой рабочей поверхности. Благодаря этому срок службы устройства увеличивается в 5-10 раз, что делает его экономически выгодным решением для длительного использования.

Схема «спаренный тандем»

Преобразователь работает по схеме «спаренный тандем», которая обеспечивает высокую помехоустойчивость и повышенную чувствительность к обнаружению плоскостных дефектов. Это особенно важно при контроле сварных соединений, где точность и надежность результатов имеют первостепенное значение.

Дополнительный эхо-импульс

Формирование дополнительного эхо-импульса акустического контакта позволяет оператору контролировать уровень контакта и чувствительность устройства в реальном времени. Это особенно полезно при работе с поверхностями, покрытыми краской или другими материалами.

Угол ввода и рабочая частота

Угол ввода ультразвуковых волн в диапазоне 73-75° и рабочая частота 5 МГц обеспечивают оптимальное проникновение волн в материал и высокую точность обнаружения дефектов. Такие параметры делают устройство универсальным для работы с различными материалами и конструкциями.

Преимущества использования

Высокая чувствительность

Благодаря схеме «спаренный тандем» и дополнительному эхо-импульсу, преобразователь обладает высокой чувствительностью к плоскостным дефектам. Это позволяет выявлять даже мельчайшие трещины и непровары, которые могут стать причиной серьезных проблем.

Возможность работы по окрашенной поверхности

Особенность формирования эхо-импульса акустического контакта делает устройство пригодным для работы по окрашенным поверхностям. Это значительно расширяет возможности его применения в различных условиях.

Длительный срок службы

Износостойкая рабочая поверхность значительно увеличивает срок службы преобразователя, что снижает затраты на обслуживание и замену устройства.

Соответствие стандартам

Методика применения преобразователя согласована с Ростехнадзором РФ, что гарантирует его соответствие всем необходимым нормативам и стандартам. Это особенно важно для контроля ответственных конструкций, где безопасность имеет первостепенное значение.

Особенности применения

Контроль сварных соединений

Преобразователь СП5-75КУS широко применяется для проверки качества стыковых сварных соединений труб, сосудов и металлоконструкций. Его использование позволяет выявить трещины, непровары и другие дефекты, которые могут снижать прочность конструкции.

Работа с различными диаметрами

Устройство подходит для контроля изделий диаметром от 57 мм до плоскости, что делает его универсальным решением для различных задач неразрушающего контроля.

Применение в промышленности

Преобразователь активно используется на предприятиях для контроля качества продукции. Положительные отзывы и награды подтверждают его высокую эффективность и надежность.

Заключение

Ультразвуковой преобразователь СП5-75КУS представляет собой современное и надежное решение для выполнения неразрушающего контроля. Его уникальные характеристики, такие как высокая чувствительность, износостойкая рабочая поверхность и возможность работы по окрашенной поверхности, делают его незаменимым для профессионалов в различных отраслях промышленности.

Если вам необходимо провести точный контроль сварных соединений или других элементов, преобразователь СП5-75КУS станет отличным выбором. Благодаря своим характеристикам и надежности, это устройство обеспечивает высокую эффективность работы и долговечность использования.
