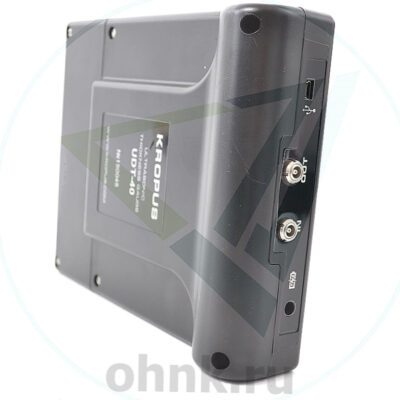

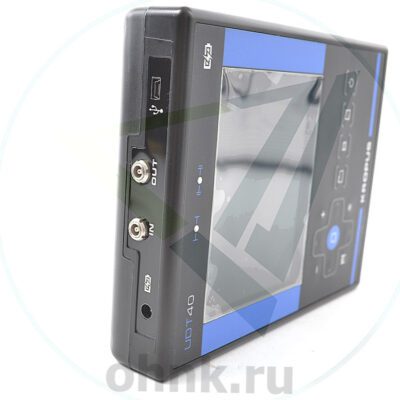

Толщиномер ультразвуковой универсальный УДТ-40

Универсальный ультразвуковой толщиномер КРОПУС УДТ-40: высокоточное решение для контроля

КРОПУС УДТ-40 представляет собой уникальный ультразвуковой толщиномер, не имеющий аналогов в России. Этот прибор отличается высокой достоверностью контроля и широким спектром возможностей для измерения толщины различных материалов. Наличие А-скана исключает типичные ошибки, такие как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер поддерживает различные методы контроля, включая высокоточное измерение времени по переходу через «ноль», измерение времени между сигналами «эхо-эхо», определение толщины металла под покрытиями и ЭМА контроль.

Устройство зарегистрировано в Государственном реестре средств измерений под №31416-11 и допущено к применению на территории Российской Федерации. Сертификат Госстандарта России RU.C.27.003.A №43062 подтверждает его соответствие строгим стандартам точности и надежности.

Технические особенности и возможности

Поддержка любых преобразователей

Благодаря встроенным контурам согласования, регулируемой частоте и форме импульса возбуждения, а также трем степеням электрического демпфирования, толщиномер совместим с любыми ультразвуковыми преобразователями частотой от 0,5 до 15 МГц. Это включает как совмещенные, так и раздельно-совмещенные (раздельные) типы преобразователей.

Уникальная схема прибора позволяет подключать пользовательские преобразователи от других производителей, что избавляет оператора от привязки к ограниченной линейке преобразователей одного бренда. Теперь можно использовать любые доступные на рынке или имеющиеся в лаборатории преобразователи, расширяя возможности применения толщиномера. Для работы с новым преобразователем достаточно указать прибору образцы толщины материала и выполнить калибровку, компенсируя V-образность.

Высокоточные измерения

Наличие двух независимых стробов и новейшего малошумящего приемника обеспечивает прецизионные измерения с совмещенными преобразователями в режиме «эхо-эхо», включая работу под различными покрытиями. Режим настройки предоставляет полный спектр возможностей для регулировки усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, а также калибровки задержки в призме и скорости в материале.

Полноэкранный режим

В полноэкранном режиме с А-сканом можно скрыть лишнюю информацию, что делает прибор удобным для типовых задач. Это особенно полезно в условиях цеха, где важно четко видеть данные с расстояния.

Режим «ТАБЛИЦА»

В режиме «ТАБЛИЦА» пользователь может создать матрицу для контроля крупногабаритных изделий по контрольным точкам разметки. Полученные результаты могут быть переданы на ПК для последующего статистического анализа.

Режим Б-скана

Режим Б-скана отображает реальный профиль дна изделия с фиксацией минимального значения сигнала за время сканирования. Это позволяет быстро проверять большие площади, обращая внимание только на показания сигнализации при выходе толщины за установленные границы.

Совмещенный режим экрана

Совмещенный режим экрана с одновременным отображением А-скана и Б-скана позволяет максимально эффективно использовать большой дисплей для наглядного представления данных.

Особенности и преимущества

КРОПУС УДТ-40 оснащен цветным TFT-дисплеем с разрешением 320х240 и широкополосным усилителем, работающим в диапазоне 0,5–15 МГц. Прибор поддерживает подключение любых ультразвуковых и ЭМА преобразователей. Диапазон регулировки усиления составляет 110 дБ, что обеспечивает высокую чувствительность прибора.

Толщиномер способен работать с разверткой экрана от 4 до 400 мм (сталь). Функция «заморозки» А-сигнала позволяет зафиксировать данные для анализа. Коррекция V-образности раздельно-совмещенных преобразователей упрощает настройку прибора. Измерение толщины может выполняться как по одному сигналу, так и между двумя сигналами. Точность индикации толщины составляет 0,001, 0,01 или 0,1 мм в зависимости от требований задачи.

Устройство оснащено памятью конфигураций, которая сохраняет все параметры прибора и преобразователя. Также доступна память результатов с возможностью просмотра данных на экране. Интерфейс USB позволяет легко передавать данные на компьютер для дальнейшей обработки.

Питание осуществляется от встроенного Li-Pol аккумулятора или внешнего блока питания. Прибор обеспечивает не менее 12 часов автономной работы, что делает его удобным для длительного использования в полевых условиях. Масса устройства составляет всего 870 г, что делает его легким и мобильным решением.

Заключение

КРОПУС УДТ-40 — это высокоточный и универсальный ультразвуковой толщиномер, который сочетает в себе передовые технологии и удобство использования. Его уникальные возможности, включая поддержку любых преобразователей, высокую точность измерений и широкий функционал, делают его незаменимым инструментом для профессионалов в области неразрушающего контроля.

Если вам требуется надежный и технологичный толщиномер для выполнения задач любой сложности, КРОПУС УДТ-40 станет отличным выбором. Этот прибор соответствует самым строгим стандартам и предлагает уникальные возможности для анализа данных, что делает его важным элементом в современной промышленности.
