Толщиномер ультразвуковой В7-217

Ультразвуковые толщиномеры В7-217: надежный инструмент для точных измерений

Ультразвуковые толщиномеры В7-217 разработаны для измерения толщины изделий, изготовленных из различных материалов, включая металлы и их сплавы, пластмассы, керамику, композиты, эпоксидные смолы, стекло и другие материалы с затуханием ультразвуковых колебаний. Прибор позволяет проводить измерения при одностороннем доступе к поверхности контроля, что делает его универсальным решением для различных задач неразрушающего контроля.

Толщиномеры предназначены для работы как с плоскими, так и с цилиндрическими выпуклыми поверхностями со стороны контакта с ультразвуковым преобразователем. Они могут эксплуатироваться в лабораторных и цеховых условиях, а также допускается их использование в полевых условиях.

Прибор совместим с различными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенных для измерения конструкционных изделий различной толщины и состояния поверхности, включая высокотемпературные объекты.

Принцип работы и конструкция

Ультразвуковой эхо-импульсный метод

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе этого метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля. Это время, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

Конструктивные особенности

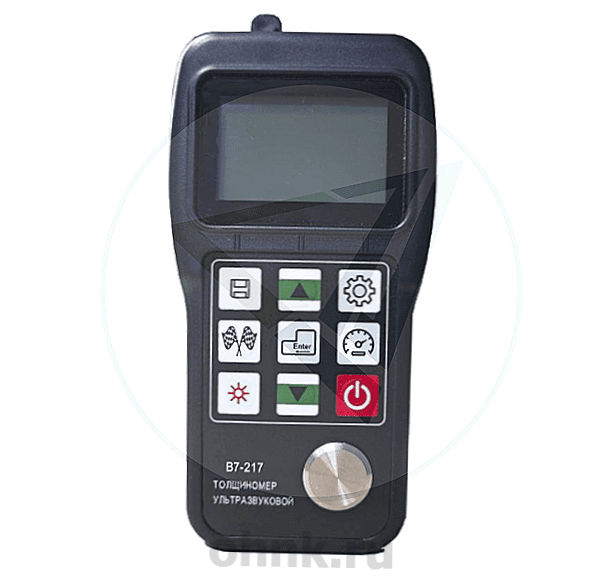

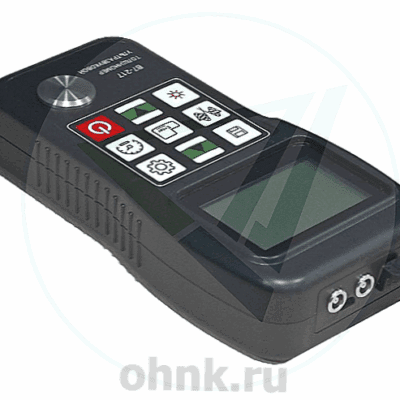

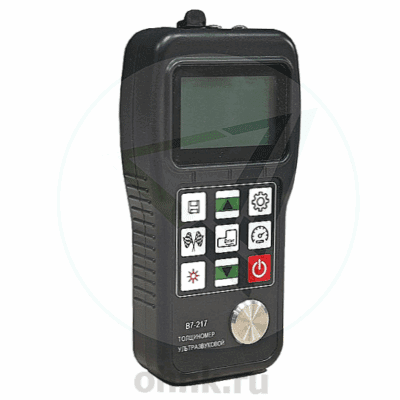

Конструктивно толщиномер состоит из электронного блока с дисплеем и плёночной клавиатурой управления, а также ультразвукового преобразователя, подключаемого к электронному блоку через кабель. В лицевую панель корпуса встроена стальная пластина толщиной 4 мм, которая используется для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления устройством.

Функциональные возможности

Широкий диапазон измерений

Толщиномеры В7-217 способны измерять толщину металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали). Для работы с различными материалами и условиями предусмотрено 10 типов преобразователей.

Работа с высокотемпературными поверхностями

Прибор поддерживает работу с высокотемпературными поверхностями, температура которых может достигать 550 °С. Это особенно важно для контроля объектов, работающих в экстремальных условиях.

Низкочастотные и миниатюрные преобразователи

Для работы с толстыми, сильно ослабляющими или рассеивающими материалами, включая чугун, используются низкочастотные преобразователи. Миниатюрные преобразователи позволяют измерять тонкостенные трубы или трубы с малой кривизной стенки.

Измерение скорости звука

Толщиномеры поддерживают измерение скорости звука в материале, что позволяет адаптировать прибор под конкретные задачи и материалы.

Установка пороговых значений

Оператор может установить минимальное и максимальное допустимые значения толщины, что помогает быстро выявлять отклонения от нормы.

Два уровня усиления

Для работы с литым алюминием, медью и другими материалами предусмотрено два уровня усиления приемного тракта — низкий и высокий.

Фиксация минимального значения

Функция фиксации минимального значения позволяет оператору легко определить наиболее критические участки объекта.

Калибровка по двум точкам

Возможность калибровки по двум точкам обеспечивает высокую точность измерений и адаптацию прибора под различные материалы.

Память и передача данных

Толщиномер оснащен памятью на 500 измерений, которые можно передавать на персональный компьютер для дальнейшей обработки. В комплекте поставляется программное обеспечение для хранения, анализа и распечатки данных.

Преимущества использования

Высокая точность

Модель В7-217 является наиболее точной в линейке ультразвуковых толщиномеров В7, что делает ее идеальным выбором для задач, требующих высокой точности измерений.

Универсальность

Поддержка различных типов преобразователей и возможность работы с широким спектром материалов делают прибор универсальным решением для профессионалов.

Простота использования

Интуитивно понятный интерфейс, автоматическая калибровка и удобство управления делают толщиномер доступным для операторов любого уровня подготовки.

Надежность

Прибор разработан для работы в сложных условиях, включая лабораторные, цеховые и полевые. Его конструкция обеспечивает стабильную работу даже в экстремальных ситуациях.

Заключение

Ультразвуковые толщиномеры В7-217 — это современное и надежное решение для неразрушающего контроля. Их универсальность, высокая точность и удобство использования делают их незаменимыми инструментами для профессионалов в различных отраслях промышленности.

Если вам требуется точный и многофункциональный прибор для измерения толщины материалов, В7-217 станет отличным выбором. Этот толщиномер соответствует самым строгим стандартам и предлагает уникальные возможности для анализа данных, что делает его важным элементом в современной промышленности.
