Трафарет ЭЛИТЕСТ ТФ-200 для расшифровки радиографических снимков

Назначение трафарета ЭЛИТЕСТ ТФ-200

Трафарет ЭЛИТЕСТ ТФ-200 представляет собой специализированный инструмент, предназначенный для расшифровки радиографических снимков сварных соединений. Его использование позволяет точно определять параметры выявленных дефектов, таких как трещины, непровары, поры, шлаковые и вольфрамовые включения, а также другие неоднородности. Процесс анализа проводится путем наложения измерительных шкал трафарета на снимок, что обеспечивает высокую точность результатов.

Данный инструмент разработан с учетом требований нормативных документов, таких как ГОСТ 7512–82, ГОСТ 23055–78, НП-105-18 и ГОСТ Р 50.05.07–2018. Эти стандарты регламентируют методики контроля качества сварных соединений, и применение трафарета значительно упрощает выполнение этих требований.

Конструктивные особенности трафарета

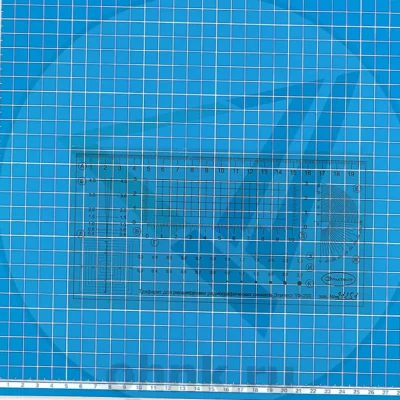

Трафарет изготовлен из гибкой прозрачной пленки, что делает его удобным для использования при работе с различными типами снимков. На поверхность пленки нанесены миллиметровые шкалы, а также изображения окружностей и квадратов определенных размеров. Эти элементы позволяют быстро и точно измерять геометрические параметры дефектов, таких как их длина, ширина, площадь и расположение относительно сварного шва.

Прозрачность материала обеспечивает четкое совмещение шкал с изображением на снимке, что исключает ошибки при измерениях. Гибкость пленки позволяет использовать трафарет даже на неровных или сложных поверхностях, где обычные жесткие инструменты могут оказаться неэффективными.

Применение трафарета в процессе анализа

Использование трафарета ЭЛИТЕСТ ТФ-200 существенно упрощает процесс оценки качества сварных соединений. При анализе радиографического снимка оператор накладывает трафарет на область дефекта и сопоставляет его размеры с нанесенными шкалами. Это позволяет быстро определить, соответствует ли обнаруженный дефект допустимым нормам, установленным стандартами.

Например, при обнаружении поры можно легко измерить её диаметр с помощью окружностей на трафарете. Если размер дефекта превышает допустимые значения, это указывает на необходимость корректировки технологии сварки или проведения дополнительных испытаний. Таким образом, трафарет становится незаменимым помощником для специалистов, работающих в области неразрушающего контроля.

Преимущества использования трафарета

Одним из главных преимуществ трафарета является его универсальность. Он подходит для работы с различными типами радиографических снимков, независимо от их масштаба или качества. Благодаря этому, инструмент может использоваться как в лабораторных условиях, так и непосредственно на производственных объектах.

Еще одним важным достоинством является простота применения. Трафарет не требует специальной подготовки или сложного оборудования. Достаточно наложить его на снимок и провести измерения, что значительно сокращает время анализа. Кроме того, использование трафарета минимизирует вероятность ошибок, связанных с ручными измерениями, что повышает надежность результатов.

Соответствие нормативным требованиям

Трафарет ЭЛИТЕСТ ТФ-200 полностью соответствует требованиям действующих нормативных документов, таких как ГОСТ 7512–82, ГОСТ 23055–78, НП-105-18 и ГОСТ Р 50.05.07–2018. Это гарантирует, что результаты, полученные с его помощью, будут приняты без дополнительных проверок или подтверждений.

Соблюдение стандартов особенно важно для предприятий, работающих в рамках международных проектов или сотрудничающих с зарубежными партнерами. Использование сертифицированного инструмента, такого как трафарет ЭЛИТЕСТ ТФ-200, подчеркивает профессионализм компании и её стремление к соблюдению высоких стандартов качества.

Значение трафарета в современной промышленности

Трафарет ЭЛИТЕСТ ТФ-200 играет важную роль в развитии технологий неразрушающего контроля. Его применение позволяет решать сложные задачи диагностики и контроля качества в различных отраслях промышленности. Особенно значима его роль в таких высокотехнологичных сферах, как строительство трубопроводов, судостроение, энергетика и машиностроение.

В этих отраслях требования к качеству сварных соединений максимально строгие, так как малейшие дефекты могут привести к серьезным последствиям, включая аварии и простои оборудования. Трафарет помогает своевременно выявлять и устранять недостатки, что способствует повышению безопасности и надежности конструкций.

Перспективы развития и совершенствования

Производитель постоянно работает над улучшением характеристик трафарета ЭЛИТЕСТ ТФ-200, внедряя новые технологии и материалы. В планах дальнейшее повышение точности измерений, расширение диапазона шкал и улучшение прочности материала. Это позволит сделать трафарет еще более универсальным и удобным для использования в различных условиях.

Особое внимание уделяется экологичности производства. Современные методы изготовления минимизируют воздействие на окружающую среду, что соответствует глобальным трендам на снижение экологического следа промышленности.

Заключение

Трафарет ЭЛИТЕСТ ТФ-200 представляет собой надежный и высокоточный инструмент для расшифровки радиографических снимков. Его характеристики, такие как универсальность, простота использования и соответствие стандартам, делают его незаменимым в различных отраслях промышленности. При правильном применении трафарет обеспечивает высокую точность и надежность результатов, что способствует повышению качества контроля и снижению затрат на повторные исследования.

Благодаря своей эффективности и удобству, трафарет ЭЛИТЕСТ ТФ-200 остается одним из наиболее востребованных решений для специалистов, работающих в области неразрушающего контроля. Его применение позволяет не только повысить точность диагностики, но и минимизировать риски, связанные с использованием некачественных материалов или оборудования.
