Трассоискатель Успех АГ-308.60Н
О товаре
Описание товара
Трассопоисковый комплект Успех АГ-308.60Н
Трассопоисковый комплект Успех АГ-308.60Н — это современное и надежное оборудование отечественного производства, предназначенное для решения широкого круга задач, связанных с локализацией подземных коммуникаций. Он активно используется при проведении поиска повреждений в кабельных линиях, а также позволяет точно определять глубину залегания и местоположение различных инженерных сетей на значительном удалении от точки подключения. Благодаря своей функциональности и высокой точности измерений, данный комплект стал незаменимым инструментом как при плановом обслуживании, так и в аварийных ситуациях.
Комплект рассчитан на эффективную работу на глубинах до 10 метров и на расстоянии до 5 километров от места подсоединения генератора. Это делает его универсальным решением для применения в условиях городской застройки, промышленных объектов и труднодоступных территорий. Основная цель использования трассоискателя — предотвращение повреждения подземных коммуникаций во время проведения земляных работ. Его применение значительно снижает риски аварий, обеспечивает безопасность персонала и сохраняет целостность инфраструктуры.
Основные функции и возможности
Основной задачей комплекта является обнаружение и точное определение положения силовых и сигнальных кабелей, трубопроводов различного назначения. Прибор способен не только фиксировать наличие подземных объектов, но и выдавать данные о типе коммуникации, направлении ее прохождения относительно оси, силе тока в кабеле и глубине залегания. Все эти параметры отображаются в удобочитаемом виде, что позволяет оперативно принимать решения на месте.
Особое внимание уделено автоматизации процессов. Микропроцессорное управление исключает вероятность ошибочных действий со стороны пользователя и значительно упрощает подготовку устройства к работе. Приемник оснащен ярким светодиодным дисплеем, который обеспечивает хорошую видимость даже в условиях недостаточной освещенности. На него выводится информация о глубине залегания, отклонении от оси и других важных параметрах. Также предусмотрен звуковой сигнал, информирующий о значительных отклонениях от заданной трассы.
Конструктивные особенности приемника
Устройство выполнено в прочном корпусе из высококачественного пластика, покрытого защитным слоем краски. Такая конструкция обеспечивает стойкость к механическим воздействиям и влиянию внешней среды. Приемник сохраняет работоспособность в широком диапазоне температур — от минус тридцати до плюс шестидесяти градусов Цельсия. Это позволяет использовать его в любое время года, включая экстремальные погодные условия. Кроме того, прибор допускается применять в полупогруженном состоянии в воде пресных водоемов, что расширяет сферу его применения.
Информация на индикаторе может отображаться в нескольких режимах: цифровом или в виде линейной шкалы, что повышает наглядность данных. Пользователь может выбрать наиболее удобный формат представления информации в зависимости от условий работы. Простота управления и минимальные требования к квалификации оператора делают прибор доступным даже для новичков.
Особенности генератора
Генератор, входящий в состав комплекта, обладает рядом технических преимуществ, обеспечивающих его высокую эффективность. Одним из ключевых параметров является возможность выбора выходной мощности в диапазоне от 7,5 до 180 Вт. Это позволяет адаптировать устройство под конкретные задачи, будь то поиск повреждений на короткой линии или трассировка протяженных магистралей.
Встроенные системы автоматического согласования нагрузки обеспечивают стабильную работу генератора даже при значительных колебаниях сопротивления грунта или кабеля. При изменении условий система самостоятельно производит повторное согласование, что исключает необходимость ручной корректировки и экономит время специалиста.
Кроме того, генератор поддерживает различные способы подключения: непосредственное через клеммы или бесконтактно — с использованием индукционной антенны или клещей. Возможность применения дополнительных аксессуаров, таких как индукционные клещи КИ-110, значительно расширяет функциональные возможности всего комплекта и позволяет проводить диагностику без разрушения покрытия или вскрытия грунта.
Таким образом, трассопоисковый комплект Успех АГ-308.60Н представляет собой комплексное решение, сочетающее в себе высокую точность, надежность и простоту эксплуатации. Его использование позволяет существенно повысить эффективность работ по обслуживанию и ремонту подземных коммуникаций, снизить риск возникновения аварийных ситуаций и обеспечить максимальную безопасность при проведении земляных работ.
| Пассивные рабочие частоты | 50, 100 Гц, 12–24 кГц | |
| Активные рабочие частоты | 512, 1024, 1450, 8192, 8928, 9820 Гц | |
| Максимальная глубина измерения, м | 10 | |
| Максимальная глубина обнаружения, м | 25 | |
| Максимальное удаление от генератора, км | 5 | |
| Время непрерывной работы без подсветки, ч | 50 | |
| Точность определения трассы, м | ±0,3 | |
| Питание | 2 элемента D | |
| Габариты, мм | 720 × 110 × 150 | |
| Масса прибора без чехла, кг | 1,7 | |
| Диапазон эксплуатационных температур, °C | −40…+60 | |
Индукционная антенна ИЭМ-301.3
| Максимальная мощность, подводимая к «рамке», Вт, не более | 10 | |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | |
| Тип корпуса | пластмассовый, герметичный | |

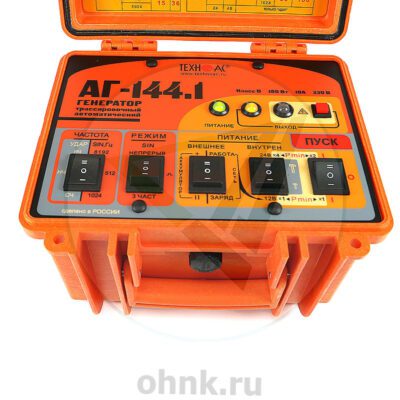

Трассировочный генератор АГ-144.1
| Частоты SIN f1 / f2 / f3, ±0,1% | 512; 1024; 8192 | |
| Частоты следования ударов нч / сч / вч | 0,5; 1; 2 | |
| Режимы генерации | «SIN» «непрерыв» — непрерывная синусоидальная генерация «SIN» «_|¯|_» — кратковременные посылки синусоидального сигнала «SIN» «3 частоты» — посылки синусоидального сигнала с чередованием частот f1, f2, f3 «УДАР» — генерация ударных импульсов |
|
| Максимальное выходное напряжение синусоидальной генерации, В — при автономном питании — с добавлением внешнего аккумулятора 12/24 В — при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% — при автономном питании (12/24 В) | ||
| Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт: 7,5; 15; 30; 60 Rнагр, Ом: 0,1–1300; 0,15–660; 0,3–1300; 0,6–660 |
|
| Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт: 15; 30; 60; 120 Rнагр, Ом: 0,15–660; 0,3–330; 0,6–660; 1,2–330 |
|
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% — с наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В | ||
| Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт: 45; 90 Rнагр, Ом: 0,45–2000; 0,9–1000 |
|
| Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт: 90; 180 Rнагр, Ом: 0,9–1000; 1,8–500 |
|
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% — от сетевого блока питания | ||
| Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт: 18; 36 Rнагр, Ом: 1,8–800; 0,4–400 |
|
| Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт: 36; 72 Rнагр, Ом: 0,4–400; 0,7–200 |
|
| Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля | |
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданной мощности в нагрузке | |
| Источники питания | — встроенный аккумуляторный комплект — сетевой блок питания для работы или зарядки аккумуляторов |
|
| Автоматические функции | — автосогласование (достижение заданной мощности в нагрузке); — специальная программа управления передающей антенной; — встроенный контроллер заряда, работающий с внешним источником 15–15,3 В; — «автоопределение» подключения и отключения передающей антенны и ударного механизма |
|
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); — при несоответствии внешнего напряжения питания режиму генерации/зарядки; — при переключении режима сетевого питания в процессе зарядки; — при коротком замыкании выхода в процессе согласования; — при несоответствии режима генерации наличию/отсутствию передающей антенны или ударного механизма на выходе |
|
| Автоматическое повторное согласование | — при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; — при переключении частоты/режима генерации «SIN»; — при определенных изменениях напряжения питания |
|
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; — индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); — индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка) |
|
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД >80% | |
| Индикация | светодиоды трехцветные «питание» и «выход»: — напряжение и состояние питания; — мощность и состояние выхода красный; — возможность или наличие «опасного» напряжения на выходе (>40 В) |
|
| Управление | Клавишные переключатели на 3 положения: — «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; — «РЕЖИМ» «SIN» — вид синусоидальной генерации; — «ПУСК» генерации/зарядки и выбор половинной/полной мощности «SIN» возможной при данном питании Клавишные переключатели на 2 положения: — «ПИТАНИЕ»; — «ВНЕШНЕЕ» — наращивание емкости/мощности при помощи внешнего аккумулятора или выбор работа/зарядка от сетевого блока; — «ВНУТРЕН» — выбор напряжения внутреннего питания 12/24 В для изменения заданной мощности (в 4 раза при автономном режиме) Красная кнопка: — загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В) |
|
| Габаритные размеры электронного блока (кейса), мм, не более | 250 × 215 × 165 | |
| Масса электронного блока, не более, кг | 8,5 | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °C | −30…+60 | |
| Класс пыле- и влагозащиты | IP65 | |
