Трассоискатель Успех АГ-528.60Н
О товаре
Описание товара
Трассоискатель ТЕХНО-АС «Успех АГ-528.60Н»
Трассопоисковый комплект ТЕХНО-АС «Успех АГ-528.60Н» — это высокотехнологичное оборудование, разработанное для точного и оперативного определения местоположения и глубины залегания различных подземных коммуникаций. Устройство предназначено для работы с силовыми и сигнальными кабельными линиями, армированными оптоволоконными системами, трубопроводами из электропроводных материалов. Оно обеспечивает эффективный поиск повреждений в кабелях и позволяет проводить предварительную диагностику участка перед началом земляных работ, что значительно снижает риск повреждения инфраструктуры.
Комплект рассчитан на применение как в плановых, так и в аварийных ситуациях, где требуется быстрая и достоверная информация о расположении подземных объектов. Благодаря продуманной конструкции и широкому функционалу, трассоискатель стал незаменимым помощником для специалистов в области энергетики, связи, строительства и коммунального хозяйства. Прибор работает на глубинах до 6 метров и позволяет производить трассировку протяженностью до 5 километров от точки подключения генератора.
Комплектация и основные элементы
В состав комплекта входит цифровой многофункциональный приемник, оснащенный большим жидкокристаллическим дисплеем, обеспечивающим четкое отображение всех рабочих параметров. Визуальная информация дополняется звуковым сопровождением: сигнал может выводиться как через встроенный динамик, так и в наушники оператора, что особенно удобно при работе в шумной обстановке или при необходимости концентрации внимания. Также предусмотрен режим работы с дополнительным акустическим датчиком, который расширяет возможности устройства, позволяя использовать его в качестве течеискателя или дефектоискателя.
Генератор системы отличается повышенной мощностью — до 180 Вт, что гарантирует стабильный сигнал даже на значительных удалениях. Подключение к исследуемой трассе возможно как контактным способом, так и бесконтактным, что делает использование оборудования более гибким и безопасным. Такая конструкция позволяет работать с различными типами грунта и прокладки коммуникаций, включая сложные условия городской среды.
Возможности и назначение прибора
Основное назначение комплекта — обеспечение высокой точности при поиске подземных коммуникаций и выявлении их характеристик. Среди ключевых задач можно выделить определение местоположения и глубины залегания скрытых объектов, трассировку протяженных линий, поиск кабелей под напряжением, выявление участков пересечения трубопроводов и кабельных трасс, а также диагностику повреждений в кабельных системах. Кроме того, устройство применяется для предварительного обследования территории перед началом земляных работ, что позволяет минимизировать риски повреждения существующих сетей.
Такие функции делают прибор универсальным решением для использования в различных отраслях. Он одинаково эффективен при обслуживании электросетей, телекоммуникационных систем, водопроводов, теплосетей, нефтепроводов и других инженерных коммуникаций. Простота управления и высокая информативность обеспечивают комфортную работу даже в условиях ограниченного времени и сложной внешней обстановки.

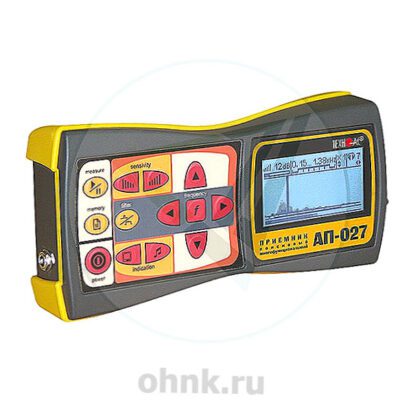

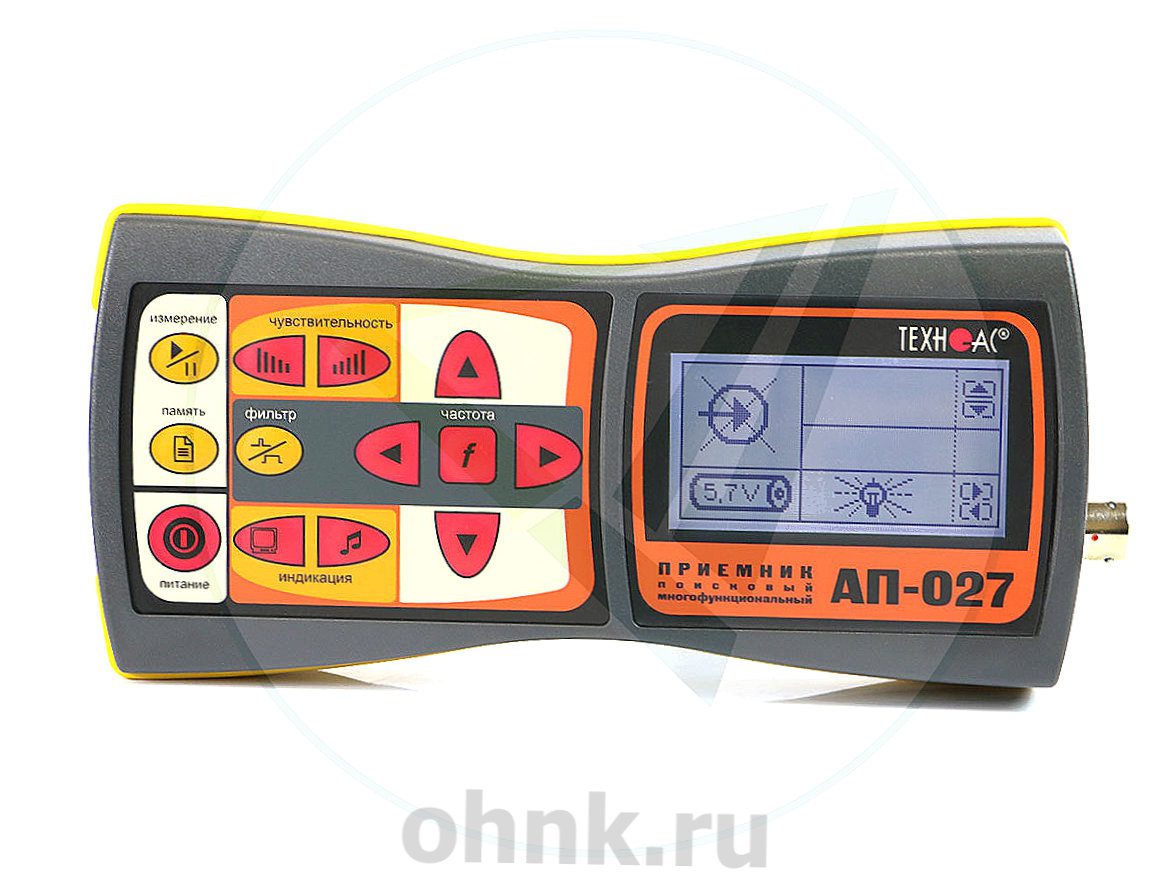

Особенности и преимущества приемника «АП-027»
Приемник модели «АП-027» представляет собой современное цифровое устройство с широкими возможностями настройки и применения. Большой ЖК-дисплей обеспечивает наглядное представление информации, а наличие нескольких переключаемых режимов работы делает его адаптивным под разные ситуации. Устройство поддерживает широкий диапазон рабочих частот, включая стандартные значения (50, 100, 512, 1024, 8192, 32768 Гц) и расширенную полосу от 50 до 8600 Гц, что позволяет точно настраивать прибор под конкретные условия.
Особое внимание уделено защите корпуса — он имеет степень защиты IP54, что гарантирует надежную защиту от пыли и брызг воды. Это позволяет использовать приемник в любых погодных условиях, включая дождь и снег. Дополнительно предусмотрена возможность подключения акустического датчика, расширяющего функциональные возможности устройства и позволяющего применять его в режиме течеискателя или дефектоискателя.

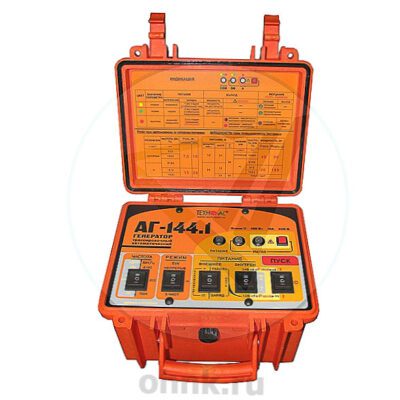

Преимущества генератора «АГ-144.1»
Генератор «АГ-144.1» является одной из ключевых частей комплекта. Его главным достоинством является возможность регулировки выходной мощности в диапазоне от 7,5 до 180 Вт. Это позволяет подбирать оптимальные параметры сигнала в зависимости от характера выполняемых работ и условий окружающей среды. Во время работы система автоматически согласует нагрузку в широком диапазоне сопротивлений, а при изменении параметров грунта или кабеля происходит повторное автоматическое согласование без участия оператора.
Для повышения автономности и удобства использования генератор оснащен встроенным аккумулятором, обеспечивающим длительное время непрерывной работы без необходимости подзарядки. Это особенно важно при проведении работ в труднодоступных районах, где нет источников питания или доступ к ним ограничен.
Области применения
Трассоискатель «Успех АГ-528.60Н» активно используется в различных сферах деятельности. Он незаменим при обслуживании электросетей, где важна надежность и точность определения кабельных линий под напряжением. В телекоммуникационной отрасли он помогает находить и диагностировать повреждения в оптоволоконных системах. Для строительно-монтажных организаций и предприятий жилищно-коммунального хозяйства устройство обеспечивает безопасное проведение земляных работ и предотвращает повреждение коммуникаций.
Широко применяется прибор и в системах водоснабжения, теплоснабжения, нефтегазовой отрасли, а также в геодезических исследованиях. Его универсальность и надежность делают его популярным выбором среди профессионалов, которым необходимы точные данные о состоянии и расположении подземных коммуникаций.
Таким образом, трассопоисковый комплект «Успех АГ-528.60Н» сочетает в себе современные технологии, прочную конструкцию и простоту эксплуатации. Он предназначен для решения широкого круга задач и может использоваться в самых разных условиях, обеспечивая высокую точность и надежность получаемых данных.
Приемник АП-027М
| Датчики ЭМД/ДКИ/ДОДК/КИ (электромагнитный трассодефектопоиск) | Датчик АД (акустический трассодефектопоиск) | |
| Вид принимаемого сигнала | непрерывный/прерывистый | монотонный/импульсный |
| Частоты цифровой фильтрации | Центральная частота квазирезонансного фильтра: 50–60, 100–450 через 50 Гц, 120–540 через 60 Гц, 512, 1024, 8192, 33 кГц Двухчастотные режимы: 1024 + 2048 Гц, 1024 + 8192 Гц |
Ограничение диапазона «снизу»: 0,1; 0,15; 0,21; 0,31; 0,45; 0,65; 0,95; 1,38 кГц Ограничение диапазона «сверху»: 2,00; 1,38; 0,95; 0,65; 0,45; 0,31; 0,21; 0,15 кГц |
| «Широкая полоса», кГц | 0,05–8,6 | 0,09–2,2; 0,03–0,50 |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала, dB | 100 | 120 |
| Визуальная индикация | ЖКИ: — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
|
| Звуковая индикация | головные телефоны — натуральный широкополосный или отфильтрованный сигнал | |
| головные телефоны — синтезированный звук ЧМ | — | |
| встроенный излучатель — синтезированный звук ЧМ | — | |
| Питание | напряжение 4–7 В — аккумуляторы типа «АА» 1,2 В (4 шт.) — щелочные (алкалиновые) батареи типа «АА» 1,5 В (4 шт.) — внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, ч, не менее | 20 | |
| Диапазон эксплуатационных температур, °С | −20…+50 | |
| Класс пыле- и влагозащиты | IP54 | |
| Габаритные размеры электронного блока, мм | 220 × 102 × 42 | |
| Масса электронного блока, кг, не более | 0,46 | |
Электромагнитный датчик EMD-257
| Тип преобразователя | резонансная ферритовая магнитная антенна | |
| Частота резонанса, Гц | 50–60 / 100 / 512 / 1024 / 8192 / 33 кГц | |
| Тип питания | от приемника | |
| Коммутация резонанса | принудительная (управляется приемником) | |
Индукционная антенна ИЭМ-301.3
| Максимальная мощность, подводимая к «рамке», Вт, не более | 10 | |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | |
| Тип корпуса | пластмассовый, герметичный | |
Трассировочный генератор АГ-144.1
| Частоты SIN f1 / f2 / f3, ±0,1% | 512; 1024; 8192 | |
| Частоты следования ударов нч / сч / вч | 0,5; 1; 2 | |
| Режимы генерации | «SIN» «непрерыв» — непрерывная синусоидальная генерация «SIN» «_|¯|_» — кратковременные посылки синусоидального сигнала «SIN» «3 частоты» — посылки синусоидального сигнала с чередованием частот f1, f2, f3 «УДАР» — генерация ударных импульсов |
|
| Максимальное выходное напряжение синусоидальной генерации, В — при автономном питании — с добавлением внешнего аккумулятора 12/24 В — при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% — при автономном питании (12/24 В) | ||
| Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт: 7,5; 15; 30; 60 Rнагр, Ом: 0,1–1300; 0,15–660; 0,3–1300; 0,6–660 |
|
| Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт: 15; 30; 60; 120 Rнагр, Ом: 0,15–660; 0,3–330; 0,6–660; 1,2–330 |
|
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% — с наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В | ||
| Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт: 45; 90 Rнагр, Ом: 0,45–2000; 0,9–1000 |
|
| Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт: 90; 180 Rнагр, Ом: 0,9–1000; 1,8–500 |
|
| Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% — от сетевого блока питания | ||
| Режимы: — непрерывно — импульсы 8192 Гц и 3 частоты |
Рвых, Вт: 18; 36 Rнагр, Ом: 1,8–800; 0,4–400 |
|
| Режимы: — импульсы 512 и 1024 Гц |
Рвых, Вт: 36; 72 Rнагр, Ом: 0,4–400; 0,7–200 |
|
| Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля | |
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданной мощности в нагрузке | |
| Источники питания | — встроенный аккумуляторный комплект — сетевой блок питания для работы или зарядки аккумуляторов |
|
| Автоматические функции | — автосогласование (достижение заданной мощности в нагрузке); — специальная программа управления передающей антенной; — встроенный контроллер заряда, работающий с внешним источником 15–15,3 В; — «автоопределение» подключения и отключения передающей антенны и ударного механизма |
|
| Автоматические выключения генерации (зарядки) | — при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда); — при несоответствии внешнего напряжения питания режиму генерации/зарядки; — при переключении режима сетевого питания в процессе зарядки; — при коротком замыкании выхода в процессе согласования; — при несоответствии режима генерации наличию/отсутствию передающей антенны или ударного механизма на выходе |
|
| Автоматическое повторное согласование | — при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки; — при переключении частоты/режима генерации «SIN»; — при определенных изменениях напряжения питания |
|
| Типы подключаемых нагрузок при генерации «SIN» | — непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; — непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления; — индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); — индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка) |
|
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД >80% | |
| Индикация | светодиоды трехцветные «питание» и «выход»: — напряжение и состояние питания; — мощность и состояние выхода красный; — возможность или наличие «опасного» напряжения на выходе (>40 В) |
|
| Управление | Клавишные переключатели на 3 положения: — «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»; — «РЕЖИМ» «SIN» — вид синусоидальной генерации; — «ПУСК» генерации/зарядки и выбор половинной/полной мощности «SIN» возможной при данном питании Клавишные переключатели на 2 положения: — «ПИТАНИЕ»; — «ВНЕШНЕЕ» — наращивание емкости/мощности при помощи внешнего аккумулятора или выбор работа/зарядка от сетевого блока; — «ВНУТРЕН» — выбор напряжения внутреннего питания 12/24 В для изменения заданной мощности (в 4 раза при автономном режиме) Красная кнопка: — загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В) |
|
| Габаритные размеры электронного блока (кейса), мм, не более | 250 × 215 × 165 | |
| Масса электронного блока, не более, кг | 8,5 | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °C | −30…+60 | |
| Класс пыле- и влагозащиты | IP65 | |
