Изображение товара

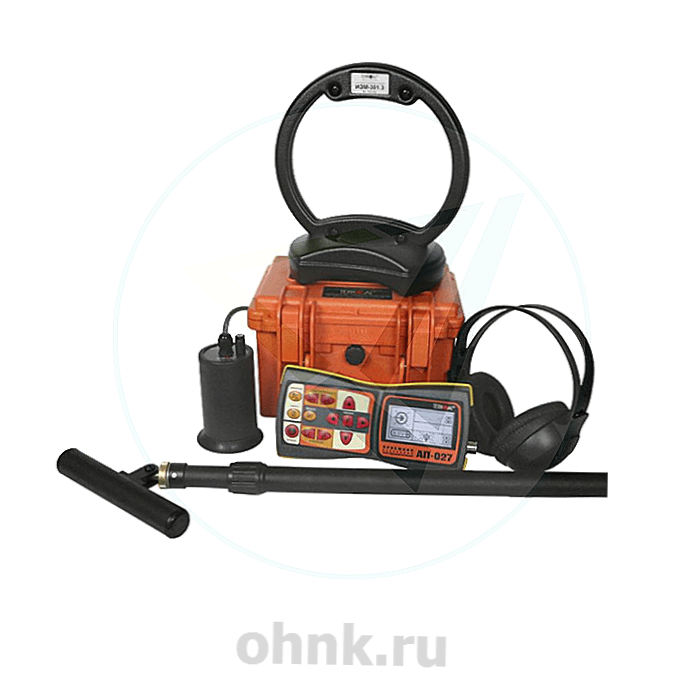

Трассотечеискатель Успех АТГ-525.60Н
О товаре
Описание товара
Комплект Успех АТГ-525.60Н: Инновационное Решение для Трассотечеискания
Комплект «Успех АТГ-525.60Н» представляет собой универсальный многофункциональный инструмент, объединяющий в себе три устройства, необходимых для выполнения широкого спектра задач. Этот прибор предназначен для трассировки скрытых коммуникаций, поиска повреждений кабельных линий и обнаружения утечек жидкостей из трубопроводов. Благодаря продуманной конструкции и высоким техническим характеристикам, комплект стал незаменимым помощником для специалистов, работающих в сфере строительства, энергетики и коммунального хозяйства.
Функциональные Возможности Комплекта
«Успех АТГ-525.60Н» оснащен тремя ключевыми устройствами, которые обеспечивают выполнение различных задач. Первым из них является трассоискатель с электромагнитным датчиком, позволяющий определять местоположение и глубину залегания скрытых коммуникаций на расстоянии до 5 км от места подключения генератора. Второй элемент — комплект для поиска повреждений кабеля акустическим методом, который помогает выявлять дефекты изоляции электрических коммуникаций. Третьим устройством является течеискатель с акустическим датчиком, предназначенный для обнаружения мест разгерметизации трубопроводов на глубине до 3 метров. Такая многофункциональность делает комплект универсальным решением для профессионалов.
Основные Задачи и Применение
Комплект «Успех АТГ-525.60Н» широко используется для решения широкого круга задач. Он позволяет определять местоположение и глубину залегания скрытых коммуникаций, таких как кабельные линии и трубопроводы из электропроводных материалов. При этом максимальная глубина обнаружения составляет 6 метров. Устройство также эффективно для поиска повреждений кабельных линий, что особенно важно при проведении ремонтных работ. Перед началом земляных работ комплект помогает обследовать участки местности, предотвращая случайное повреждение коммуникаций. Кроме того, он успешно применяется для обнаружения мест разгерметизации трубопроводов, что способствует своевременному устранению утечек жидкостей.
Особенности Конструкции и Эксплуатации
Одним из главных преимуществ комплекта является возможность выбора мощности генератора в зависимости от решаемых задач. Мощность может варьироваться от 7,5 до 180 Вт, что обеспечивает гибкость использования в различных условиях. При работе генератор автоматически согласуется с нагрузкой в широком диапазоне сопротивлений, что делает его универсальным и надежным. Для трассировки коммуникаций не всегда требуется непосредственное подключение — можно использовать индукционную антенну или клещи индуктивные. Дополнительно доступны такие аксессуары, как клещи индукционные КИ-110 и механизм ударного типа УМ-112М, которые расширяют возможности применения устройства.
Многофункциональность Приемников АП-027
В составе комплекта используются приемники поисковые многофункциональные АП-027, которые могут применяться как для выполнения отдельных задач, так и для комплексного применения. Эти приборы позволяют осуществлять поиск утечек жидкостей из трубопроводов, выполнять два вида трассопоиска (электромагнитный и акустический) и выявлять дефекты изоляции электрических коммуникаций двумя способами — контактным и бесконтактным. Также предусмотрена функция выбора кабеля из пучка, что значительно упрощает работу с коммуникациями.
Защита от Посторонних Шумов и Выделение Полезного Сигнала
Одной из уникальных особенностей комплекта является его способность защищать оператора от посторонних шумов, таких как шум шин автомобиля, шагов или других внешних факторов. Это достигается благодаря продвинутой системе фильтрации, которая выделяет полезный сигнал из зашумленного фона. Прибор предоставляет расширенную индикацию результатов контроля, включая уровень отфильтрованного полезного сигнала, уровень шума, контроль перегрузки, график посекундных измерений и анализатор частотного спектра сигнала. Высокая чувствительность устройства обеспечивается коэффициентом усиления тракта до 100 дБ.
Удобство Использования и Защита
Информация выводится на большой ЖК-индикатор со светодиодной подсветкой, что обеспечивает четкое считывание данных даже в условиях недостаточной освещенности. Подсветка регулируется, что добавляет удобства при работе в различных условиях. Звуковая информация передается через наушники или встроенный динамик. Корпус устройства имеет класс защиты IP54, что гарантирует его устойчивость к воздействию пыли и влаги, делая его надежным выбором для работы в сложных условиях.
Заключение
Комплект «Успех АТГ-525.60Н» — это современное решение для трассотечеискания, сочетающее в себе высокую точность, универсальность и удобство использования. Благодаря своим многофункциональным возможностям, устройство успешно применяется для поиска скрытых коммуникаций, обнаружения повреждений кабельных линий и утечек жидкостей из трубопроводов. Продвинутая система фильтрации, высокая чувствительность и защита от внешних воздействий делают этот комплект незаменимым инструментом для профессионалов. Независимо от области применения, «Успех АТГ-525.60Н» обеспечивает надежность, точность и долговечность, что делает его одним из лучших решений на рынке.
| Генератор АГ-144.1 | ||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | |
| Частоты следования ударов нч / сч / вч | 0,5 / 1 / 2 | |
| Режимы генерации | «SIN» «непрерыв» «SIN» «_|¯|_» «SIN» «3 частоты» «УДАР» |
|
| Максимальное выходное напряжение, В — при автономном питании — с добавлением внешнего аккумулятора 12/24 В — при питании от сетевого блока |
220 330 140 |
|
| Выходная мощность, Вт — при автономном питании — с добавлением внешнешо аккумулятора 12/24 В — при питании от сетевого блока |
7,5–120 45–180 18–72 |
|
| Допустимое сопротивление нагрузки | любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля | |
| Согласование с нагрузкой | автоматическое | |
| Источники питания | встроенный аккумуляторный комплект, сетевой блок питания | |
| Габаритные размеры электронного блока (кейса), мм, не более | 250 × 215 × 165 | |
| Вес электронного блока, кг, не более | 8,5 | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | −30…+60 | |
| Класс климатической защиты | IP65 | |
| Приемник АП-027 |
||
| Датчики ЭМД/ДКИ/ДОДК/КИ/НР | Датчик АД | |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
|
Частоты переключаемых полосовых фильтров, Гц |
центральная частота квазирезонансного фильтра 50–60, 100–450 через 50 Гц, 120–540 через 60 Гц, 512, 1024, 8192, 33 кГц |
ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38 кГц ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15 кГц |
| «Широкая полоса» (частотный диапазон), кГц | 0,05–8,6 | 0,09–2,2 |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала, dB |
100 |
120 |
|
Визуальная индикация |
ЖКИ: — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
|
Звуковая индикация |
головные телефоны натуральный широкополосный или отфильтрованный сигнал | |
| головные телефоны — синтезированный звук ЧМ | — | |
| встроенный излучатель — синтезированный звук ЧМ | — | |
|
Питание |
напряжение 4–7 В: — аккумуляторы «тип АА» (1,2 В) 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети — щелочные (алкалиновые) батареи «тип АА» (1,5 В) 4 шт. — внешний аккумулятор |
|
| Количество сохраняемых значений в памяти | 30 | |
| Время непрерывной работы, ч, не менее | 20 | |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С |
−20…+50 |
|
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока, мм | 220 × 102 × 42 | |
| Масса электронного блока, кг, не более | 0,46 | |
| Электронный датчик ЭМД-247 | ||
| Тип преобразователя | резонансная ферритовая магнитная антенна | |
| Частота резонанса, Гц | 50–60, 100, 512, 1024, 8192, 33 кГц | |
| Тип питания | от приемника | |
| Коммутация резонанса | принудительная (управляется приемником) | |
| Индуктивная антенна ИЭМ-301.3 | ||
| Максимальная мощность, подводимая к «рамке», Вт, не более | 10 | |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | |
| Тип корпуса | пластмассовый, герметичный | |
| Датчик акустический АД-247 | ||
| Габаритные размеры прибора, мм, не более | 60 × 130 | |
| Масса, кг, не более | 0,95 | |
