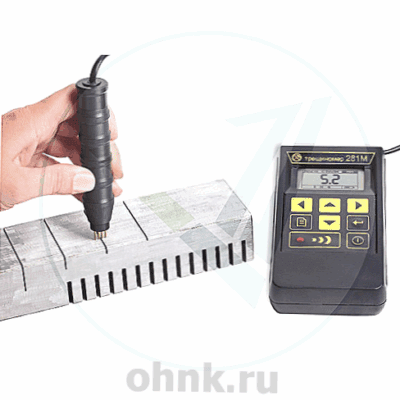

Трещиномер электропотенциальный 281М

Портативный Электропотенциальный Трещиномер 281М: Инновационное Решение для Контроля Материалов

Портативный электропотенциальный трещиномер 281М представляет собой высокоточный прибор, разработанный для оперативного измерения глубины трещин в диапазоне от 0,2 до 100,0 мм и шириной раскрытия до 1,5 мм. Устройство универсально и подходит для работы с различными материалами, включая магнитные, немагнитные материалы и сплавы, такие как чугун, нержавеющие стали и дюралюминий. Благодаря своей универсальности, трещиномер широко применяется в энергетической, нефтегазовой, машиностроительной и других отраслях промышленности.

Конструкция и Основные Элементы

Ключевым компонентом трещиномера 281М является электронный блок приема и преобразования сигналов. Этот блок оснащен современным контроллером, который включает оперативное и постоянное запоминающие устройства. Такая конструкция позволяет сохранять промежуточные результаты измерений и обеспечивает стабильность работы прибора. Встроенный микропроцессор защищает устройство от влияния электромагнитных полей объекта контроля, что гарантирует высокую точность измерений и низкую погрешность.

Использование Датчиков

Трещиномер 281М работает с тремя типами датчиков, каждый из которых предназначен для выполнения определенных задач. Универсальный датчик «14» используется для измерений в диапазоне от 0,5 до 30,0 мм и подходит для большинства стандартных ситуаций. Преобразователь «3+1» разработан специально для работы с магнитными материалами, такими как сталь и чугун, и позволяет проводить измерения в диапазоне от 5,0 до 100,0 мм. Для контроля труднодоступных участков применяется датчик «2 2», который эффективен в диапазоне от 0,5 до 20,0 мм.

Принцип Измерения

Принцип работы трещиномера 281М основан на электропотенциальном методе. В процессе измерения через контролируемый объект пропускается электрический ток, а затем измеряется разность потенциалов на определенных участках области контроля. Процедура состоит из двух этапов, обеспечивающих высокую точность и надежность результатов.

На первом этапе выполняется автоматическая калибровка прибора. Для этого прямой ток пропускается через участок объекта контроля, не содержащий дефектов. При использовании датчика «3+1» первый токовый электрод должен находиться на расстоянии не менее 60 мм от поверхностных трещин, а ближайший приемный электрод — не менее 10–15 мм. Для датчиков «14» и «2 2» калибровка проводится на расстоянии не менее 10 мм от трещины. Рекомендуется повторить процедуру автокалибровки два или более раз, так как от ее качества зависит точность последующих измерений.

На втором этапе выполняется непосредственно процесс измерения. При работе с датчиком «3+1» первый токовый электрод остается в исходном положении, как при автокалибровке, а приемные электроды размещаются поперечно трещине по ее краям. Это позволяет получить точные данные о глубине и характеристике дефекта.

Подготовка к Измерению

Перед началом работы необходимо провести корректировку прибора с использованием контрольного образца, который входит в комплект поставки. Настройки корректировки сохраняются в памяти устройства до тех пор, пока пользователь не изменит их самостоятельно. Это обеспечивает удобство использования прибора и минимизирует риск ошибок при проведении измерений.

Сферы Применения

Трещиномер 281М активно применяется в различных отраслях промышленности. В энергетике он используется для контроля состояния оборудования, работающего под высоким давлением и температурой. В нефтегазовой отрасли прибор помогает выявлять дефекты трубопроводов и резервуаров, предотвращая утечки и аварии. В машиностроении устройство применяется для проверки качества сварных соединений и деталей, подверженных механическим нагрузкам.

Заключение

Портативный электропотенциальный трещиномер 281М — это современный и многофункциональный прибор, который сочетает в себе высокую точность, надежность и удобство использования. Благодаря своим характеристикам и возможностям, он становится незаменимым помощником для специалистов, занимающихся контролем состояния материалов и конструкций.

Независимо от того, применяется ли устройство для анализа трещин в металлических конструкциях, трубопроводах или других объектах, оно гарантирует достоверность и оперативность результатов. Его продуманная конструкция, универсальность и возможность работы с различными материалами делают его идеальным выбором для профессионалов, ценящих качество и эффективность в своей работе.

Компактность, простота в эксплуатации и высокая точность измерений обеспечивают удобство использования трещиномера в любых условиях. Этот прибор станет надежным помощником для специалистов, работающих в условиях повышенной ответственности и требующих точного контроля параметров материалов.
