Ультразвуковой томограф A1020 MIRA Lite

Ультразвуковой Томограф АКС A1020 MIRA Lite: Компактное Решение для Контроля Бетонных Конструкций

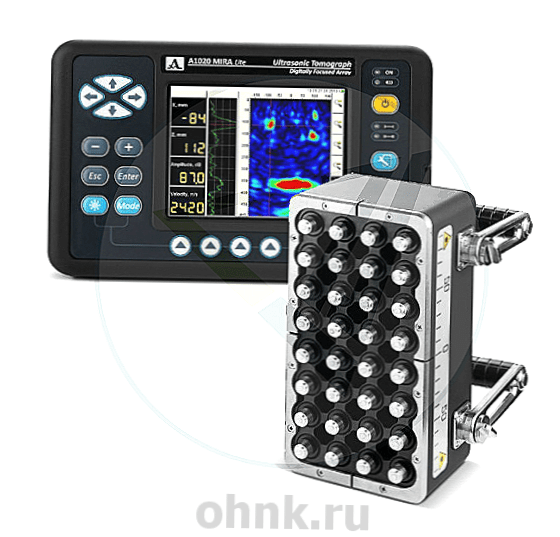

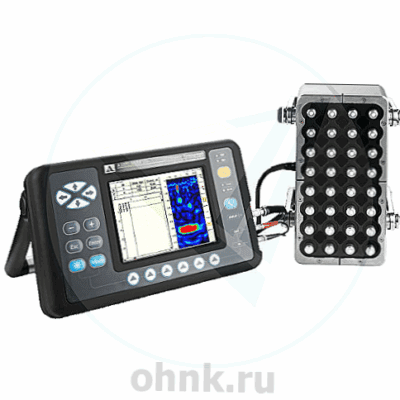

Ультразвуковой томограф АКС A1020 MIRA Lite представляет собой компактный, легкий и удобный в использовании прибор, предназначенный для визуализации внутренней структуры бетона при одностороннем доступе. Этот инструмент стал незаменимым помощником для специалистов, занимающихся диагностикой состояния строительных конструкций.

Назначение Прибора

Томограф A1020 MIRA Lite широко применяется для поиска инородных включений, полостей, непроливов, расслоений и трещин в объектах из бетона, железобетона и природного камня. Он эффективен при контроле конструкций из бетона толщиной до 1000 мм и железобетона толщиной до 800 мм.

Прибор также используется для исследования внутренней структуры колонн диаметром от 500 мм, контроля фундаментов и перекрытий в монолитных конструкциях, а также для выявления пустот за тюбингами в метрополитенах и железобетонных туннелях. С его помощью можно обнаруживать в железобетоне пластмассовые и металлические трубы диаметром от 10 мм, определять толщину защитного слоя и глубину залегания арматуры.

Особое внимание уделяется оценке состояния каналов с преднапряженной арматурой в железобетонных мостах. Кроме того, устройство позволяет измерять толщину объекта контроля при одностороннем доступе, что особенно важно для работы с труднодоступными конструкциями.

Особенности и Преимущества

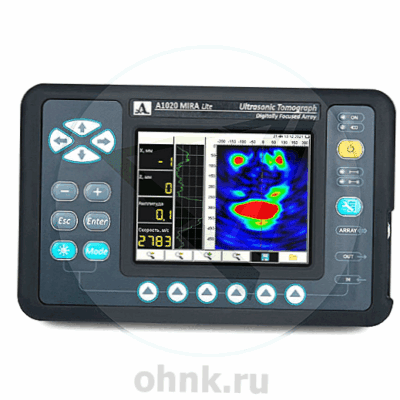

Одним из ключевых преимуществ томографа является наглядное отображение сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 10 Гц. Это обеспечивает оператору возможность наблюдать за внутренней структурой объекта в динамике.

Устройство отличается улучшенной чувствительностью в ближней зоне, что позволяет обнаруживать даже мелкие дефекты. Размеры обнаруживаемых несплошностей составляют от Ø10 мм для цилиндрических дефектов и от Ø25 мм для сферических.

Малогабаритная антенная решетка разработана для длительной работы на объекте. Новый тип износостойких преобразователей с безжидкостным контактом исключает необходимость использования контактных жидкостей, что значительно упрощает процесс контроля. Защита преобразователей от грязи и пыли обеспечивается прочной мембраной, что делает прибор пригодным для работы в сложных условиях.

Для удобства оператора предусмотрен чехол, позволяющий закрепить электронный блок на поясе. Программное обеспечение INTROVIEW предоставляет возможность комплексной оценки внутренней структуры объекта благодаря 3D-визуализации.

Режимы Работы

Томограф A1020 MIRA Lite поддерживает два основных режима работы, а также функцию настройки параметров контроля под конкретный объект. В процессе работы оператор может выбирать различные виды представления данных на экране в зависимости от установленного режима.

Режим «ОБЗОР»

Этот режим предназначен для оперативного просмотра внутренней структуры объекта контроля в произвольных местах. На экране отображается B-Скан в режиме реального времени с частотой смены кадров до 10 Гц.

В режиме «ОБЗОР» возможно автоматическое определение скорости распространения ультразвуковой волны, измерение координат и уровней образов в томограмме, а также измерение толщины объекта контроля. Оператор может сохранять и просматривать B-Сканы, а также анализировать A-Сканы для более детального изучения данных.

Режим «КАРТА»

Режим «КАРТА» используется для формирования массива данных в форме набора B-Сканов, перпендикулярных поверхности объекта. Антенная решетка сканирует объект вдоль заранее размеченных линий с постоянным шагом. Из накопленного трехмерного массива данных можно выводить на экран любой B-Скан для дальнейшего анализа.

Режим «НАСТРОЙКА»

Режим «НАСТРОЙКА» позволяет выбрать и установить параметры и рабочую конфигурацию для каждого конкретного объекта контроля. Существует возможность создания и сохранения нескольких рабочих конфигураций с уникальными именами. Необходимая конфигурация выбирается из списка сохраненных непосредственно на объекте контроля.

Возможности Визуализации

Программное обеспечение INTROVIEW предоставляет широкие возможности для работы с 3D-изображениями. Оператор может использовать режим изометрической поверхности, текстурное отображение или максимальную проекцию для анализа внутренней структуры объекта.

Для работы с 2D-изображениями доступны режимы панорамного B-, C- и B-Сканов, а также плоскость сечения и объемный строб. Томограф совместим с другими приборами АКС, такими как А1220 MONOLITH и A1040 MIRA, что расширяет его функционал и делает его универсальным решением для различных задач.

Заключение

Ультразвуковой томограф АКС A1020 MIRA Lite — это современный и многофункциональный инструмент, который сочетает в себе высокую точность, надежность и удобство использования. Благодаря своим характеристикам и возможностям, он становится незаменимым помощником для специалистов, занимающихся контролем качества материалов и конструкций в различных отраслях.

Независимо от того, применяется ли устройство для анализа бетонных конструкций, железобетонных туннелей или других объектов, оно гарантирует достоверность и оперативность результатов. Его продуманная конструкция, возможность работы в сложных условиях и широкий функционал делают его идеальным выбором для профессионалов, ценящих качество и эффективность в своей работе.

Безжидкостный контакт, защита от грязи и пыли, а также удобный чехол для крепления на поясе обеспечивают высокий уровень комфорта при работе. Этот прибор станет надежным помощником для специалистов, работающих в условиях повышенной ответственности и требующих точного контроля параметров строительных материалов.
