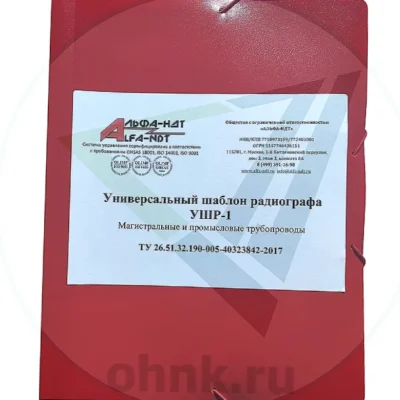

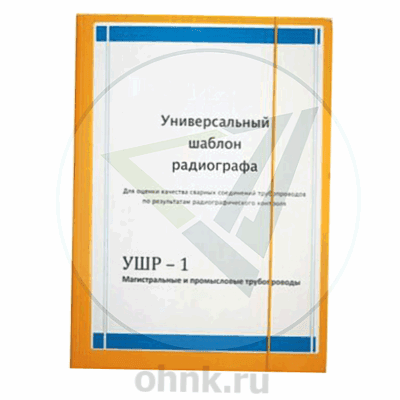

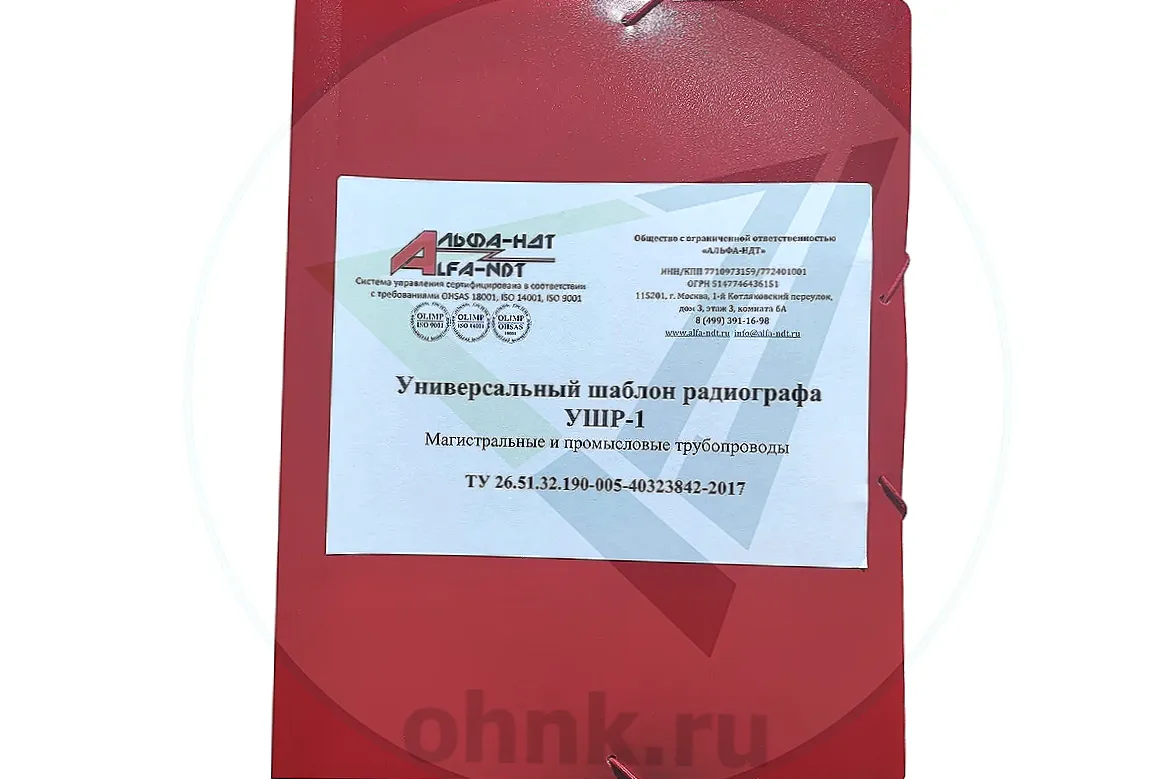

Универсальный шаблон радиографа УШР-1

Назначение универсального шаблона радиографа УШР-1

Универсальный шаблон радиографа УШР-1 представляет собой специализированный инструмент, разработанный для оперативной расшифровки радиографических снимков сварных соединений. Он активно применяется в трубопроводном транспорте, где требуется точная оценка качества сварных швов. Кроме того, шаблон широко используется при обучении персонала, помогая специалистам лучше понимать характер и критические размеры возможных дефектов.

Благодаря своей конструкции, УШР-1 значительно упрощает процесс анализа снимков, позволяя быстро выявлять отклонения от нормативных требований. Это особенно важно при работе с магистральными и промысловыми трубопроводами, где малейшие дефекты могут привести к серьезным последствиям.

Конструктивные особенности и принцип работы

Шаблоны радиографа УШР изготавливаются с использованием прозрачных пленок, на которые нанесены типовые изображения дефектов критических размеров. Эти изображения служат эталонами, по которым можно легко проводить разбраковку при анализе радиографических снимков. Прозрачная основа позволяет наложить шаблон непосредственно на снимок, что обеспечивает высокую точность сравнения и минимизирует вероятность ошибок.

УШР-1 специально разработан для оценки сварных швов труб, используемых в магистральных и промысловых трубопроводах. Его применение соответствует нормативным требованиям, установленным СНиП III.42-80* и ВСН-012-88. Это гарантирует, что шаблон может быть использован для контроля качества в соответствии с действующими стандартами.

Применение в трубопроводном транспорте

УШР-1 играет ключевую роль в обеспечении надежности трубопроводного транспорта. При строительстве и эксплуатации трубопроводов качество сварных соединений является одним из наиболее важных факторов, влияющих на безопасность и долговечность системы. Шаблон позволяет оперативно выявлять такие дефекты, как трещины, поры, непровары и другие отклонения, которые могут повлиять на прочность конструкции.

Использование УШР-1 особенно актуально при проведении радиографического контроля в полевых условиях или на объектах с ограниченным временем на диагностику. Благодаря своей универсальности и удобству применения, шаблон становится незаменимым инструментом для специалистов, работающих с трубопроводами различного назначения.

Преимущества использования УШР-1

Одним из главных преимуществ универсального шаблона радиографа УШР-1 является его простота и удобство использования. Прозрачные пленки с нанесенными изображениями дефектов позволяют быстро и точно проводить сравнение с реальными снимками. Это особенно важно при работе с большим объемом данных, где требуется высокая скорость анализа без потери точности.

Еще одним достоинством является соответствие шаблона действующим нормативным документам, таким как СНиП III.42-80* и ВСН-012-88. Это делает УШР-1 надежным инструментом для контроля качества сварных соединений в рамках государственных стандартов. Кроме того, шаблон может использоваться не только для профессиональной деятельности, но и для обучения персонала, помогая новичкам быстрее освоить навыки расшифровки радиографических снимков.

Перспективы развития и совершенствования

Производители постоянно работают над улучшением характеристик универсальных шаблонов радиографа, таких как УШР-1. В планах — внедрение новых технологий изготовления, которые позволят повысить точность и детализацию изображений дефектов. Также рассматривается возможность расширения линейки шаблонов для работы с другими типами соединений и материалов.

Особое внимание уделяется экологичности производства, что соответствует современным трендам на снижение воздействия промышленности на окружающую среду. Это делает шаблоны не только эффективным инструментом, но и экологически безопасным решением.

Заключение

Универсальный шаблон радиографа УШР-1 представляет собой надежное и практичное решение для оперативной расшифровки радиографических снимков сварных швов. Его уникальная конструкция, удобство использования и соответствие нормативным требованиям делают его незаменимым для специалистов в области неразрушающего контроля. При правильном применении шаблон обеспечивает высокую точность анализа, что способствует повышению качества диагностики и снижению рисков при эксплуатации трубопроводов.

Благодаря своим характеристикам и универсальности, УШР-1 остается популярным инструментом для профессионалов, работающих в области трубопроводного транспорта и обучения персонала. Его использование позволяет не только повысить эффективность контроля, но и минимизировать риски, связанные с человеческим фактором или некачественным оборудованием.
