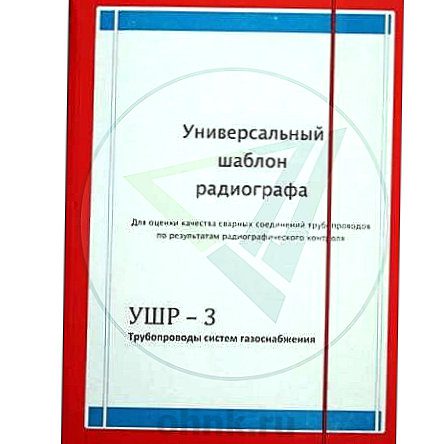

Универсальный шаблон радиографа УШР-3

Особенности универсального шаблона радиографа УШР-3

Универсальный шаблон радиографа УШР-3 представляет собой специализированный инструмент, предназначенный для расшифровки радиографических снимков сварных швов трубопроводов. Этот шаблон входит в серию универсальных шаблонов радиографа, которая включает также модели УШР-1 и УШР-2. Каждый из них разработан под конкретные нормативные требования и условия применения, что делает их незаменимыми при контроле качества сварных соединений.

Шаблоны серии УШР позволяют оперативно оценивать и расшифровывать дефекты, выявленные на снимках, а также используются для обучения персонала методам анализа радиографических изображений. Это особенно важно в условиях строгих требований к качеству сварных соединений, где точность и скорость анализа играют ключевую роль.

Конструкция и принцип работы шаблона

Универсальные шаблоны радиографа выполнены в виде прозрачных пленок, на которые нанесены стандартные изображения дефектов предельных размеров. Прозрачность материала обеспечивает четкость совмещения с радиографическим снимком, что исключает ошибки при измерениях. На поверхность пленки нанесены графические элементы, включая миллиметровые шкалы, изображения пор, шлаковых включений, трещин и других типичных дефектов.

Главным достоинством шаблонов является удобство их использования при разбраковке снимков. Наложение шаблона на снимок позволяет быстро определить вид дефекта и сравнить его параметры с нормативными значениями. Это значительно упрощает процесс анализа и минимизирует вероятность ошибок, связанных с ручными измерениями.

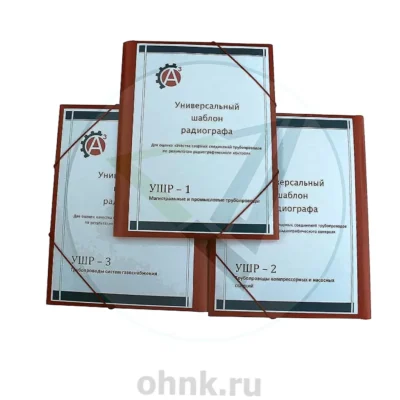

Разновидности универсальных шаблонов радиографа

Универсальные шаблоны радиографа выпускаются в трех основных видах, каждый из которых предназначен для работы с определенным типом трубопроводов:

УШР-1

Шаблон УШР-1 используется для анализа сварных швов труб, входящих в состав магистральных и промысловых трубопроводов. Он разработан в соответствии с нормами СНиП III.42-80* и ВСН-012-88. Этот шаблон особенно актуален при работе с трубопроводами, где требования к качеству сварки максимально строгие, так как малейшие дефекты могут привести к серьезным последствиям.

УШР-2

Шаблон УШР-2 предназначен для контроля сварных швов труб на компрессорных и нефтеперекачивающих станциях. Он соответствует нормам ВСН-012-88 и позволяет эффективно выявлять дефекты, характерные для данного типа оборудования. Благодаря своей специализации, УШР-2 становится незаменимым инструментом для специалистов, работающих в нефтегазовой отрасли.

УШР-3

Шаблон УШР-3 применяется для анализа сварных швов труб на газораспределительных системах. Он разработан в соответствии с нормами СНиП 3.05.02-88 и адаптирован для работы с трубопроводами, используемыми в системах газоснабжения. Этот шаблон помогает своевременно выявлять дефекты, которые могут повлиять на безопасность и надежность газораспределительных сетей.

Преимущества использования шаблонов УШР

Одним из главных преимуществ универсальных шаблонов радиографа является их универсальность. Каждый шаблон адаптирован для работы с определенным типом трубопроводов, что делает их удобными для применения в широком диапазоне задач. Благодаря этому, шаблоны могут использоваться как в лабораторных условиях, так и непосредственно на производственных объектах.

Еще одним важным достоинством является простота применения. Шаблоны не требуют специальной подготовки или сложного оборудования. Достаточно наложить их на снимок и провести измерения, что значительно сокращает время анализа. Кроме того, использование шаблонов минимизирует вероятность ошибок, связанных с ручными измерениями, что повышает надежность результатов.

Соответствие нормативным требованиям

Универсальные шаблоны радиографа полностью соответствуют требованиям действующих нормативных документов, таких как СНиП III.42-80*, ВСН-012-88 и СНиП 3.05.02-88. Это гарантирует, что результаты, полученные с их помощью, будут приняты без дополнительных проверок или подтверждений.

Соблюдение стандартов особенно важно для предприятий, работающих в рамках международных проектов или сотрудничающих с зарубежными партнерами. Использование сертифицированного инструмента, такого как УШР, подчеркивает профессионализм компании и её стремление к соблюдению высоких стандартов качества.

Значение шаблонов в современной промышленности

Универсальные шаблоны радиографа играют важную роль в развитии технологий неразрушающего контроля. Их применение позволяет решать сложные задачи диагностики и контроля качества в различных отраслях промышленности. Особенно значима их роль в таких высокотехнологичных сферах, как строительство трубопроводов, энергетика и машиностроение.

В этих отраслях требования к качеству сварных соединений максимально строгие, так как малейшие дефекты могут привести к серьезным последствиям, включая аварии и простои оборудования. Шаблоны помогают своевременно выявлять и устранять недостатки, что способствует повышению безопасности и надежности конструкций.

Перспективы развития и совершенствования

Производители постоянно работают над улучшением характеристик универсальных шаблонов радиографа, внедряя новые технологии и материалы. В планах дальнейшее повышение точности измерений, расширение диапазона шкал и улучшение прочности материала. Это позволит сделать шаблоны еще более универсальными и удобными для использования в различных условиях.

Особое внимание уделяется экологичности производства. Современные методы изготовления минимизируют воздействие на окружающую среду, что соответствует глобальным трендам на снижение экологического следа промышленности.

Заключение

Универсальные шаблоны радиографа УШР представляют собой надежные и высокоточные инструменты для анализа радиографических снимков. Их характеристики, такие как универсальность, простота использования и соответствие стандартам, делают их незаменимыми в различных отраслях промышленности. При правильном применении шаблоны обеспечивают высокую точность и надежность результатов, что способствует повышению качества контроля и снижению затрат на повторные исследования.

Благодаря своей эффективности и удобству, шаблоны УШР остаются одними из наиболее востребованных решений для специалистов, работающих в области неразрушающего контроля. Их применение позволяет не только повысить точность диагностики, но и минимизировать риски, связанные с использованием некачественных материалов или оборудования.
