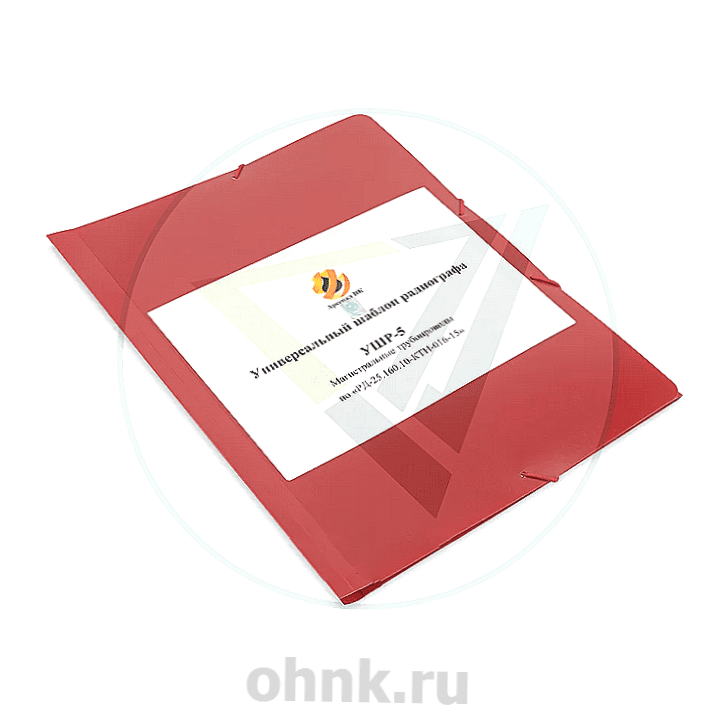

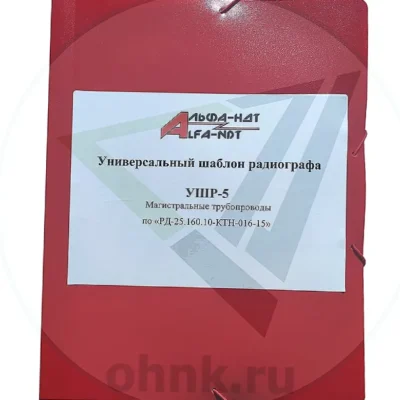

Универсальный шаблон радиографа УШР-5

Описание универсального шаблона радиографа УШР-5

Универсальный шаблон радиографа УШР-5 представляет собой набор из 11 прозрачных пленок, предназначенных для анализа радиографических снимков сварных соединений труб магистральных трубопроводов. Этот инструмент значительно упрощает и ускоряет процесс оценки дефектности сварных швов, позволяя специалистам быстро и точно определять параметры выявленных несоответствий. Шаблон разработан в соответствии с требованиями руководящего документа АК «Транснефть» РД-25.160.10-КТН-016-15, что делает его незаменимым при работе в условиях строгих нормативных требований.

Применение шаблона для анализа дефектов

Шаблон УШР-5 используется для анализа трубопроводов с толщиной стенки от 5 мм до 25 мм и более. На его поверхность нанесены нормы типовых дефектов, таких как поры, шлаковые включения, непровары, трещины и наружные дефекты, согласно ГОСТ 7512–82. Каждый из 11 шаблонов соответствует определенному диапазону толщины стенки трубы, что обеспечивает высокую точность измерений.

Инструмент позволяет измерять продольные и поперечные размеры дефектов, их протяженность, расстояния между группами несоответствий, а также общую длину дефектов. Для измерения диаметра пор используется клиновидный измеритель, обеспечивающий точность до 0,25 мм. Миллиметровая шкала на шаблоне помогает определить лучевые размеры дефектов в долях от толщины стенки трубопровода.

Особенности конструкции шаблона

Каждый шаблон изготовлен из прозрачной пленки, что обеспечивает четкость совмещения с радиографическим снимком. На поверхности пленки нанесены графические изображения дефектов, миллиметровые шкалы и другие элементы, необходимые для анализа. В нижней части шаблонов указаны типы трещин, которые считаются категорически недопустимыми независимо от их геометрических параметров. Это позволяет оператору сразу выявить критические дефекты и принять соответствующие меры.

Прозрачность материала и четкость нанесенных элементов обеспечивают высокую точность измерений, исключая ошибки, связанные с нечетким совмещением или неудобством использования. Гибкость пленки позволяет применять шаблон даже на сложных участках снимка, где использование жестких инструментов затруднено.

Порядок работы с универсальным шаблоном

Процесс работы с универсальным шаблоном радиографа УШР-5 достаточно прост и интуитивно понятен. Сначала необходимо определить вид дефекта на снимке, размещенном на негатоскопе. Затем следует найти соответствующий элемент на шаблоне и наложить его на анализируемый участок снимка. Если дефект превышает геометрические размеры, указанные на шаблоне, он считается недопустимым.

Для пор и других точечных дефектов используется клиновидный измеритель, который позволяет определить их диаметр с точностью до 0,25 мм. Для линейных дефектов применяется миллиметровая шкала, с помощью которой можно измерить их длину и расстояние между группами несоответствий. Важно помнить, что некоторые типы трещин, указанные в нижней части шаблона, считаются недопустимыми независимо от их размеров.

Преимущества использования УШР-5

Одним из главных преимуществ универсального шаблона является его универсальность. Он подходит для анализа снимков трубопроводов с различной толщиной стенки, что делает его удобным для использования в широком диапазоне задач. Благодаря этому, шаблон может применяться как в лабораторных условиях, так и непосредственно на производственных объектах.

Еще одним важным достоинством является простота применения. УШР-5 не требует специальной подготовки или сложного оборудования. Достаточно наложить шаблон на снимок и провести измерения, что значительно сокращает время анализа. Кроме того, использование шаблона минимизирует вероятность ошибок, связанных с ручными измерениями, что повышает надежность результатов.

Соответствие нормативным требованиям

Универсальный шаблон радиографа УШР-5 полностью соответствует требованиям действующих нормативных документов, таких как ГОСТ 7512–82 и руководящий документ АК «Транснефть» РД-25.160.10-КТН-016-15. Это гарантирует, что результаты, полученные с его помощью, будут приняты без дополнительных проверок или подтверждений.

Соблюдение стандартов особенно важно для предприятий, работающих в рамках международных проектов или сотрудничающих с зарубежными партнерами. Использование сертифицированного инструмента, такого как УШР-5, подчеркивает профессионализм компании и её стремление к соблюдению высоких стандартов качества.

Значение шаблона в современной промышленности

Универсальный шаблон радиографа УШР-5 играет важную роль в развитии технологий неразрушающего контроля. Его применение позволяет решать сложные задачи диагностики и контроля качества в различных отраслях промышленности. Особенно значима его роль в таких высокотехнологичных сферах, как строительство трубопроводов, энергетика и машиностроение.

В этих отраслях требования к качеству сварных соединений максимально строгие, так как малейшие дефекты могут привести к серьезным последствиям, включая аварии и простои оборудования. Шаблон помогает своевременно выявлять и устранять недостатки, что способствует повышению безопасности и надежности конструкций.

Перспективы развития и совершенствования

Производитель постоянно работает над улучшением характеристик универсального шаблона радиографа УШР-5, внедряя новые технологии и материалы. В планах дальнейшее повышение точности измерений, расширение диапазона шкал и улучшение прочности материала. Это позволит сделать шаблон еще более универсальным и удобным для использования в различных условиях.

Особое внимание уделяется экологичности производства. Современные методы изготовления минимизируют воздействие на окружающую среду, что соответствует глобальным трендам на снижение экологического следа промышленности.

Заключение

Универсальный шаблон радиографа УШР-5 представляет собой надежный и высокоточный инструмент для анализа радиографических снимков. Его характеристики, такие как универсальность, простота использования и соответствие стандартам, делают его незаменимым в различных отраслях промышленности. При правильном применении шаблон обеспечивает высокую точность и надежность результатов, что способствует повышению качества контроля и снижению затрат на повторные исследования.

Благодаря своей эффективности и удобству, УШР-5 остается одним из наиболее востребованных решений для специалистов, работающих в области неразрушающего контроля. Его применение позволяет не только повысить точность диагностики, но и минимизировать риски, связанные с использованием некачественных материалов или оборудования.
