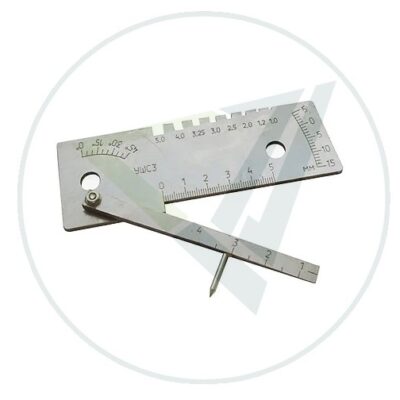

Универсальный шаблон сварщика УШС-3
О товаре
Описание товара
Универсальный шаблон сварщика УШС-3 — точный контроль качества сварных соединений
УШС-3 — это профессиональный измерительный инструмент, предназначенный для визуально-измерительного контроля (ВИК) параметров сварных швов и подготовленных кромок. Идеально подходит для использования в сфере производства, строительства, энергетики и транспорта.
Этот универсальный шаблон позволяет быстро и точно проверять качество сварки прямо на рабочем месте, что помогает выявлять отклонения от норм и обеспечивать высокую надежность готовых конструкций.
УШС-3 — это ваш выбор номер один. Он используется для контроля параметров труб, котлов, мостовых конструкций, трубопроводов и других объектов в нефтегазовой, строительной, энергетической и машиностроительной отраслях.
Шаблон изготовлен из высококачественной инструментальной нержавеющей стали, что гарантирует его долговечность, стойкость к коррозии и сохранение точности измерений даже в суровых производственных условиях. Четкая, нестираемая гравировка шкал обеспечивает легкое считывание показаний.
Основные преимущества шаблона УШС-3
- Многофункциональность: измеряет глубину раковин, высоту усиления шва, ширину и притупление кромок, зазоры, углы скоса, превышение кромок, а также диаметры электродов и сварочной проволоки.
- Высокая точность: соответствует требованиям ГОСТ 15150 и ТУ 26.51.33-001-01-2017, гарантирует стабильные результаты даже после 10 000 циклов использования.
- Долговечность: изготовлен из нержавеющей или инструментальной стали с антикоррозийным покрытием, устойчив к износу и внешним воздействиям.
- Портативность: компактные размеры и малый вес обеспечивают удобство как в цеховых, так и в полевых условиях.
- Метрологическая поддержка: возможно поставляется с сертификатом калибровки или метрологическим свидетельством.
Технические характеристики УШС-3
| Параметр | Диапазон измерений | Цена деления | Погрешность |
|---|---|---|---|
| Глубина шва, мм | 0–15 | 1,0 | ±0,5 |
| Высота усиления шва, мм | 0–5 | 1,0 | ±0,5 |
| Притупление и ширина шва, мм | 0–50 | 1,0 | ±0,15 |
| Зазор, мм | 0,5–4 | 0,5 | ±0,25 |
| Углы скоса кромок, градусы | 0–45 | 5,0 | ±2,5 |
| Диаметр электродов, мм | 1; 1,2; 2; 2,5; 3; 3,25; 4; 5 | — | ±0,1 (до 3,25 мм), ±0,3 (4–5 мм) |

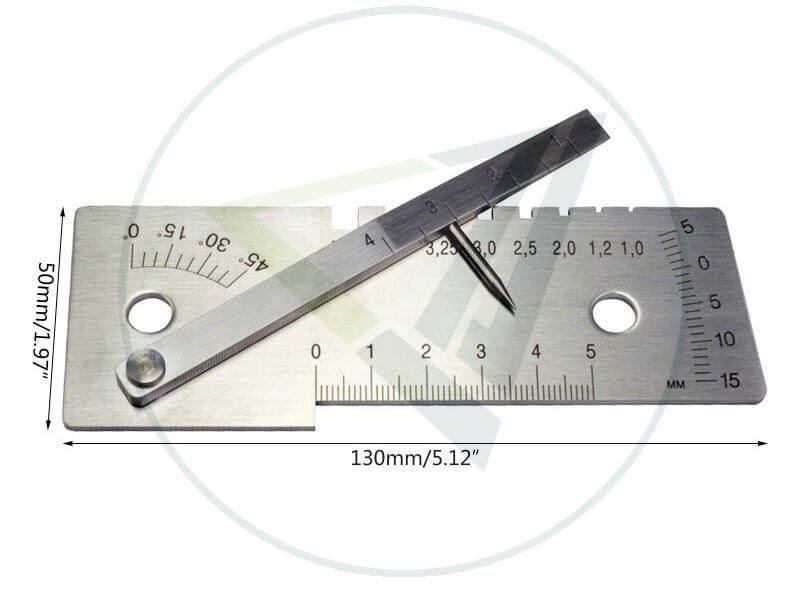

| Габаритные размеры, мм | 127×45×9 (до 130×50×16) | — | — |
| Вес, г | 160–180 | — | — |
| Материал | Нержавеющая сталь | — | — |
Устройство и принцип работы
Шаблон состоит из:
- Основания с нанесенными шкалами для различных параметров;
- Подвижной части с клиновидным элементом и индикатором точного позиционирования;
- Пазов для определения диаметра электродов и проволоки.
Процесс измерения заключается в установке устройства на поверхность сварного шва и перемещении движка до контакта с измеряемой частью. Результат считывается по соответствующей шкале.
Область применения
Шаблон сварщика УШС-3 используется при контроле качества сварных соединений:
- в машиностроении и металлоконструкциях;
- в нефтегазовой и химической промышленности;
- в строительстве и ремонте трубопроводов;
- при эксплуатации объектов ЖКХ и энергетики.
Входит в состав комплектов ВИК-1 и ВИК Эксперт, ВИК Базовый, рекомендован к применению ведущими предприятиями, включая ПАО «Транснефть».
Комплект поставки
- Шаблон сварщика УШС-3;
- Паспорт изделия;
- Упаковка;
- Метрологическая аттестация (по запросу).
Почему стоит выбрать наш УШС-3?
- Оригинальное качество: только проверенные и поверенные образцы;
- Выгодная цена: прямые поставки без переплат;
- Быстрая доставка: отправляем по всей России;
- Профессиональная поддержка: поможем с выбором и разъясним особенности эксплуатации.
Закажите УШС-3 уже сегодня!
Выбирая универсальный шаблон сварщика УШС-3, вы получаете надежный инструмент для ежедневного контроля качества сварных швов, который повысит эффективность ваших работ и уровень безопасности.
Оформите заказ прямо сейчас и получите сертифицированный инструмент, соответствующий всем нормам и стандартам!
