Устройство контроля арматуры RUKA

Ручное устройство контроля арматуры RUKA: надежный инструмент для ультразвукового анализа

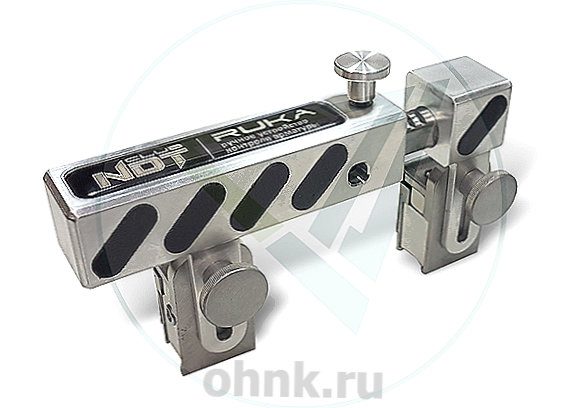

Ручное устройство контроля арматуры RUKA разработано для выполнения ультразвукового контроля стыковых однорядных соединений стержней арматуры диаметром от 20 до 40 мм. Устройство предназначено для работы с соединениями, выполненными ванными и многослойными способами сварки в инвентарных формах, на стальных скобах-накладках и подкладках или без использования формующих и вспомогательных элементов. Все операции проводятся в соответствии с требованиями ГОСТ 23858.

Устройство позволяет выполнять контроль как зеркально-теневым, так и теневым способами с использованием наклонных преобразователей. Оно совместимо с высокочастотными дефектоскопами общего назначения, такими как УСД-50, УСД-60, УСД-46 и другими, которые поддерживают раздельную схему подключения ультразвуковых пьезоэлектрических преобразователей (ПЭП).

RUKA в сочетании с ультразвуковым дефектоскопом обеспечивает максимально удобную зеркально-теневую схему контроля, позволяющую выявлять внутренние дефекты (трещины, непровары, поры и шлаковые включения) в сварных соединениях без необходимости расшифровки их характера и координат. При необходимости можно реализовать теневую схему с использованием дополнительного магнитного башмака, который поставляется как дополнительная комплектация.

Качество сварного соединения оценивается по величине амплитуды ΔА — максимального ослабления сигнала, прошедшего через сварное соединение, измеряемого в децибелах. Формула расчета выглядит следующим образом: ΔА = А0 – Аmin, где А0 (в децибелах) — это амплитуда прошедшего сигнала на бездефектном участке арматурного стержня.

Особенности конструкции и эксплуатации

Точное позиционирование преобразователей

Одной из ключевых особенностей устройства является возможность точного позиционирования преобразователей. Это обеспечивает постоянную базу (расстояние между преобразователями) и их соосную установку на арматурный стержень при перемещении как вдоль, так и вокруг него. Такая функция значительно повышает точность и достоверность результатов контроля.

Быстрая настройка под разные диаметры

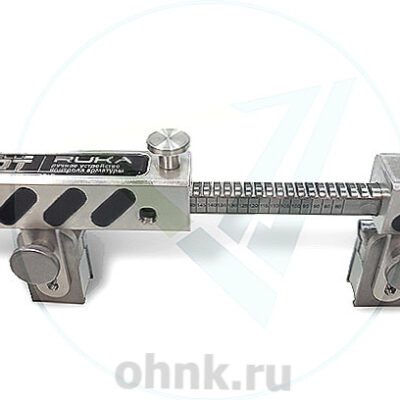

Устройство позволяет быстро и удобно изменять расстояние между преобразователями с фиксированным шагом при переходе к контролю соединений стержней арматуры разного диаметра. Это делает его универсальным решением для работы с различными типами арматуры.

Магнитное усилие прижатия

Преобразователи оснащены магнитным, постоянным и независимым от оператора усилием прижатия. Это гарантирует стабильный контакт с поверхностью арматуры и минимизирует влияние человеческого фактора на результаты измерений.

Долговечность и надежность

В системе используются зарекомендовавшие себя на рынке износостойкие преобразователи SENDAST 323-2,5-65. Их применение обеспечивает длительный срок службы устройства даже при интенсивной эксплуатации.

Химически стойкие кабели

Кабели PROFI с угловыми разъемами, используемые в системе, обладают повышенной живучестью и устойчивостью к химическим воздействиям. Они также позволяют работать в ограниченных условиях, что особенно важно при выполнении контроля в труднодоступных местах.

Удобный чехол для транспортировки

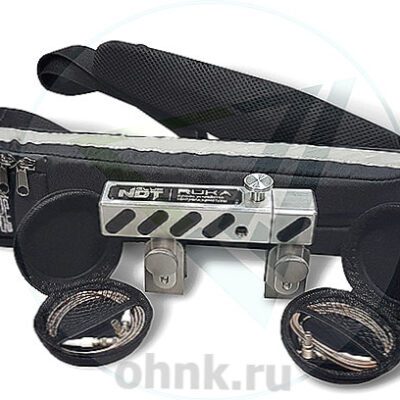

Устройство поставляется с одно-лямочным рюкзаком-чехлом CLUB-М, который является универсальным решением для переноски приборов контроля в строительстве. Чехол удобен в обращении, может быть надет на человека даже в зимней одежде, имеет несколько отделений и снабжен светоотражающими элементами для безопасности работы в условиях недостаточной видимости.

Модульная конструкция

RUKA имеет полностью разборную модульную конструкцию, что упрощает транспортировку, обслуживание и ремонт устройства.

Преимущества использования

Высокая точность контроля

Благодаря точному позиционированию преобразователей и использованию зеркально-теневой схемы, устройство обеспечивает высокую точность выявления внутренних дефектов в сварных соединениях.

Универсальность применения

RUKA подходит для работы с арматурой различного диаметра и может использоваться как для ванных, так и для многослойных способов сварки.

Простота использования

Устройство отличается удобством эксплуатации, что снижает время на подготовку и проведение контроля.

Надежность и долговечность

Использование износостойких материалов и компонентов, таких как преобразователи SENDAST и кабели PROFI, гарантирует длительный срок службы устройства.

Комфорт транспортировки

Чехол CLUB-М обеспечивает удобство переноски и хранения устройства, а также других инструментов, необходимых для контроля в строительстве.

Особенности применения

Контроль сварных соединений арматуры

Устройство RUKA широко применяется для проверки качества сварных соединений арматуры. Его использование позволяет выявить трещины, непровары, поры и шлаковые включения, которые могут снижать прочность конструкции.

Работа в сложных условиях

Благодаря химически стойким кабелям и магнитному усилию прижатия, устройство может использоваться в сложных условиях, включая ограниченные пространства и воздействие агрессивных сред.

Совместимость с дефектоскопами

RUKA совместим с широким спектром ультразвуковых дефектоскопов, что делает его универсальным решением для различных задач неразрушающего контроля.

Заключение

Ручное устройство контроля арматуры RUKA представляет собой современное и надежное решение для выполнения неразрушающего контроля сварных соединений арматуры. Его уникальные характеристики, такие как высокая точность, универсальность и удобство использования, делают его незаменимым для профессионалов в строительной отрасли.

Если вам необходимо провести точный контроль стыковых соединений арматуры, устройство RUKA станет отличным выбором. Благодаря своим характеристикам и надежности, это устройство обеспечивает высокую эффективность работы и долговечность использования.
