Вакуумные рамки RUNDT

Вакуумные рамки RUNDT: эффективное оборудование для течеискания в различных конструкциях

Вакуумные рамки RUNDT представляют собой специализированное оборудование, предназначенное для выявления сквозных дефектов в материалах и сварных соединениях с использованием двух основных методов — вакуумно-пузырькового и масс-спектрометрического. Такие рамки находят широкое применение при контроле герметичности ответственных объектов, таких как трубопроводы, резервуары, котлы и другие виды промышленного оборудования. Их использование позволяет своевременно обнаруживать даже минимальные утечки, которые могут стать причиной серьёзных технологических нарушений или аварий.

Эти рамки применяются как в стационарных лабораториях, так и на производственных площадках, обеспечивая высокую точность диагностики и удобство работы в любых условиях. Оборудование совместимо с различными типами вакуумных систем и легко интегрируется в существующие процессы контроля качества.

Принцип действия и сфера применения

Основой работы вакуумных рамок является пузырьковый метод течеискания, который заключается в выявлении газовых пузырьков, образующихся при выходе воздуха через микроскопические трещины, непровары и другие несплошности материала. При проведении испытания на поверхность изделия наносится пенообразующий состав, после чего на участок устанавливается вакуумная рамка. Создаваемое внутри неё разрежение способствует выходу воздуха через имеющиеся дефекты, что фиксируется по образованию пузырей в слое пены.

Этот метод получил широкое распространение в сфере неразрушающего контроля сварных швов трубопроводов, ёмкостного оборудования, баллонов, котлов, днищ резервуаров вертикального типа (РВС), соединительных узлов окраек с вертикальными стенками резервуаров, а также мест пересечения горизонтальных и вертикальных швов. Методика особенно эффективна при контроле объектов, доступ к которым ограничен одной стороной.

Универсальность и удобство использования

Вакуумные рамки RUNDT подходят для проверки герметичности самых разных объектов, включая:

• промышленные резервуары;
• паровые и водогрейные котлы;
• магистральные и технологические трубопроводы;
• топливные баки и ёмкости;
• облицовочные покрытия;
• прочие конструкции, где возможен односторонний доступ.

Особенно ценным свойством рамок является их возможность работы на поверхностях сложной конфигурации и в труднодоступных зонах. Это делает их универсальным решением для предприятий, сталкивающихся с необходимостью оперативного и надёжного контроля качества без демонтажа оборудования.

Конструктивные особенности и оснащение

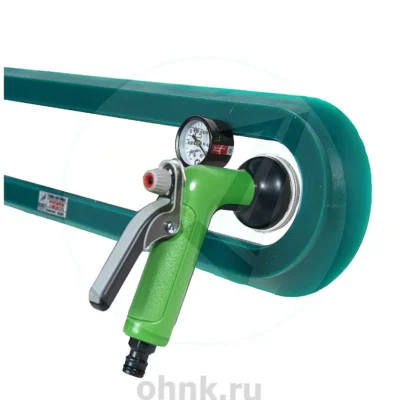

Конструкция рамок выполнена с учётом требований долговечности, прочности и удобства эксплуатации. Камера оборудована вакуумметром, который позволяет точно контролировать уровень создаваемого разрежения и тем самым обеспечивает достоверность результатов испытаний. Также предусмотрены удобные ручки-клапаны, предназначенные для быстрого открытия и закрытия системы, что повышает безопасность и простоту использования оборудования.

Благодаря продуманной конструкции и качественным материалам рамки обеспечивают плотный контакт с контролируемой поверхностью, минимизируют риск потерь давления и гарантируют стабильность процесса контроля. Эргономичный дизайн и компактные размеры позволяют использовать оборудование в полевых условиях без необходимости дополнительных подготовительных работ.

Значение вакуумных рамок RUNDT в промышленности

Использование вакуумных рамок RUNDT играет важную роль в обеспечении безопасности и качества продукции на промышленных объектах. Они позволяют оперативно выявлять потенциально опасные участки, предотвращать аварийные ситуации и снижать затраты на ремонт и обслуживание оборудования. Благодаря своей надёжности, чувствительности и простоте применения, эти устройства становятся незаменимым инструментом в работе специалистов по неразрушающему контролю.

Таким образом, вакуумные рамки RUNDT представляют собой современное и функциональное оборудование, которое сочетает в себе высокую точность диагностики, удобство эксплуатации и широкие возможности применения. Их внедрение способствует соблюдению норм промышленной безопасности, повышению уровня контроля качества и снижению рисков возникновения технологических аварий
