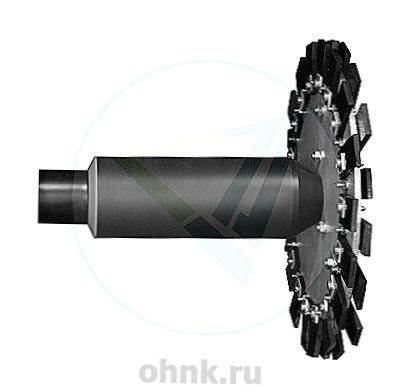

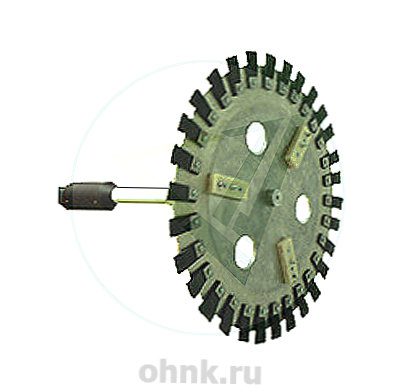

Внутритрубный дисковый электрод

Общее описание внутритрубного дискового электрода

Внутритрубный дисковый электрод — это специализированный элемент электроискрового дефектоскопа, предназначенный для выявления нарушений сплошности изоляционных покрытий внутри трубопроводов. Устройство применяется при диагностике качества защитных слоёв, предотвращающих коррозию металлических стенок труб. Оно позволяет обнаруживать такие дефекты, как трещины, поры, непрокрасы и другие повреждения, которые могут со временем привести к разрушению материала под воздействием влаги и агрессивных сред.

Электрод используется преимущественно при контроле магистральных трубопроводов, эксплуатируемых в нефтегазовой, химической и энергетической отраслях. Его конструкция разработана с учётом необходимости полного охвата внутренней поверхности трубы, что делает диагностику максимально точной и эффективной. Благодаря возможности применения в трубах диаметром от 30 до 1420 мм, устройство охватывает широкий диапазон объектов — от небольших технологических линий до крупных магистралей.

Конструктивные особенности и принцип действия

Особое внимание при создании внутритрубного дискового электрода уделено его конструкции, которая обеспечивает не только высокую производительность контроля, но и минимальное воздействие на исследуемую поверхность. Контактная часть устройства выполнена из специальной электропроводящей резины, смонтированной в виде лепестков. Такая форма позволяет равномерно распределить давление по всей окружности трубы и обеспечить стабильный контакт даже на участках с неровностями или небольшими перепадами диаметра.

Кроме того, в конструкции предусмотрены опорные колеса, способствующие плавному перемещению электрода внутри трубы. Они снижают трение и исключают риск повреждения изоляционного покрытия при сканировании, особенно важное преимущество при работе с новыми или недавно восстановленными поверхностями. Лёгкость передвижения также положительно влияет на общую скорость проведения диагностики и снижает трудозатраты оператора.

Для каждой категории труб предусмотрено индивидуальное конструктивное исполнение электрода, зависящее от диаметра трубопровода. Это позволяет добиться максимального соответствия геометрическим параметрам исследуемого объекта и обеспечить надёжное функционирование устройства в любых условиях. Разработка нескольких типоразмеров гарантирует, что электрод будет подходить для большинства стандартных труб, используемых в современной промышленности.

Применение в реальных условиях эксплуатации

Внутритрубный дисковый электрод активно используется как на этапе строительства трубопроводов, так и при регулярном техническом обслуживании действующих систем. Его внедрение позволяет своевременно выявлять участки с нарушенной изоляцией, что особенно важно для предотвращения возникновения внутренней коррозии, вызванной конденсатом, остатками воды или химически активными веществами, содержащимися в транспортируемой среде.

Простота установки и готовность к работе сразу после подключения делают устройство удобным в использовании даже в полевых условиях. Электрод легко монтируется на дефектоскоп и не требует сложных настроек перед началом диагностики. Это особенно ценно при проведении работ в удалённых районах или на объектах с ограниченным доступом к техническим средствам обслуживания.

Надёжность, долговечность и экономическая целесообразность

Материалы, применяемые при изготовлении электрода, отличаются высокой степенью износостойкости и устойчивости к внешним воздействиям. Лепестковая контактная поверхность из электропроводящей резины сохраняет свои рабочие свойства даже при длительной эксплуатации в сложных условиях. При этом, в случае износа или повреждения отдельных частей, их можно легко заменить, что делает устройство ремонтопригодным и экономичным в долгосрочной перспективе.

Благодаря своей конструкции и техническим характеристикам, внутритрубный дисковый электрод значительно повышает эффективность контрольных мероприятий, снижает затраты на обслуживание трубопроводов и обеспечивает высокую степень безопасности инженерных систем. Возможность быстрого и точного выявления дефектов позволяет минимизировать риск аварий, продлить срок службы труб и сократить объёмы планового ремонта.

Таким образом, внутритрубный дисковый электрод представляет собой надёжное и универсальное устройство для диагностики внутренних изоляционных покрытий трубопроводов. Его внедрение способствует повышению качества контроля, снижению эксплуатационных расходов и увеличению общей надёжности трубопроводных систем различного назначения.
