X.P.I. 110

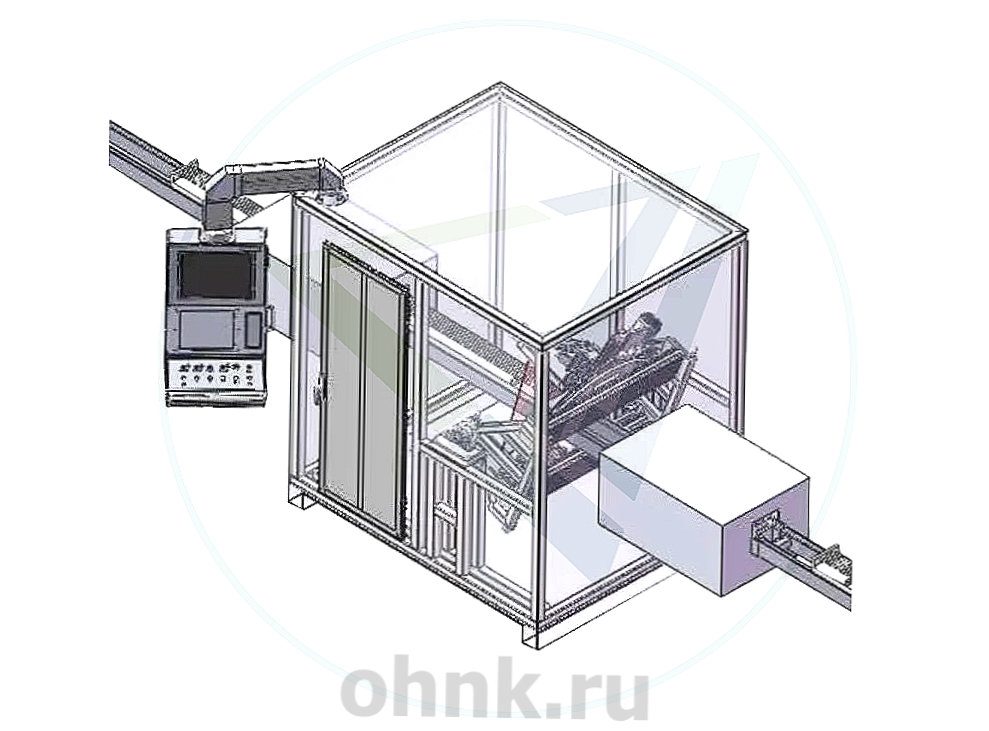

Рентгенотелевизионная установка X.P.I. 110: инновационное решение для контроля тонкостенных чехлов

Система X.P.I. 110 разработана для проведения неразрушающего контроля протяженных тонкостенных чехлов, позволяя выявлять дефекты как в структуре основного материала, так и в сварных швах. Установка интегрируется в конвейерную производственную линию и спроектирована таким образом, чтобы весь объект контроля проходил через рабочую зону на специализированном поддоне.

Камера радиационной защиты

Камера радиационной защиты изготовлена из стали и свинца, что соответствует международным стандартам защиты окружающей среды от рентгеновского излучения. Дополнительная радиационная защита не требуется, что упрощает эксплуатацию системы.

Загрузка объектов контроля осуществляется через рентгенозащитные туннели с использованием поддонов. Система оснащена двумя съемными поддонами, что позволяет одновременно контролировать несколько тонкостенных чехлов длиной до 3000 мм.

Безопасность работы обеспечивается многофункциональным контроллером, который гарантирует четвертый уровень безопасности. Для удобства перемещения камера адаптирована для использования погрузчика, что делает ее мобильной и универсальной для различных условий производства.

Манипулятор: гибкость и точность

Манипулятор системы имеет пять степеней свободы, что позволяет получать снимки тонкостенных чехлов под нужными углами. Рентгеновская трубка и детектор рентгеновского излучения закреплены на общей раме, оснащенной поворотными узлами перемещения.

Качание рамы и перемещение по сегментам обеспечивают необходимый угол обзора. Перемещение детектора и рентгеновской трубки в вертикальной плоскости позволяет изменять фокусное расстояние и визуально увеличивать изображение на экране. Точное и быстрое перемещение по осям обеспечивается бесщеточными сервоприводами, которые позволяют устанавливать положения контроля со скоростью до 15 метров в минуту.

Система может работать как в ручном, так и в автоматическом режиме. Количество программ и шагов в каждой программе не ограничено, что делает установку максимально гибкой и адаптируемой для различных задач.

Рентгеновский аппарат

Система X.P.I. 110 может быть оснащена как острофокусным, так и микрофокусным рентгеновским аппаратом с энергией до 240 кВ. Это обеспечивает высокую проникающую способность излучения, необходимую для качественного анализа внутренней структуры объектов.

Детектор рентгеновского излучения

В качестве детектора рентгеновского излучения используется промышленная версия плоскопанельного детектора Perkin Elmer с разрешением 14 или 16 бит. Размер экрана детектора составляет 8 дюймов, что гарантирует высокую точность и качество получаемых изображений.

Панель управления

Панель управления интегрирована в камеру радиационной защиты и оснащена наклонной эргономичной консолью. На консоли расположен сенсорный монитор, на который выводится вся информация о работе системы и изображение исследуемого объекта. Также на консоли находятся джойстики для перемещения манипулятора, изменения режимов работы рентгеновского аппарата и другие органы управления.

Подключение к локальной информационной сети осуществляется через Ethernet-порт, что позволяет легко интегрировать систему в существующую инфраструктуру предприятия. В базовой комплектации установлено программное обеспечение BHT IP Plus , обеспечивающее удобное управление процессами и анализ результатов контроля.

Применение системы

Рентгенотелевизионная установка X.P.I. 110 широко применяется в таких отраслях, как машиностроение, автомобилестроение, аэрокосмическая промышленность и производство композитных материалов. Она позволяет проводить детальный анализ внутренней структуры изделий, выявлять дефекты и обеспечивать высокий уровень контроля качества продукции.

Заключение

Установка X.P.I. 110 — это современное и надежное решение для неразрушающего контроля. Ее продуманная конструкция, высокая точность и безопасность делают ее лидером в своей категории.

Благодаря своим характеристикам система позволяет оптимизировать рабочие процессы, минимизировать временные затраты и гарантировать высокое качество результатов. Это решение станет идеальным выбором для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокий уровень контроля качества продукции.

Независимо от масштаба применения — будь то крупное производство или исследовательская лаборатория — установка демонстрирует высокую эффективность и стабильность. Это делает её универсальным выбором для всех, кто ценит инновации и качество в работе с неразрушающим контролем.
