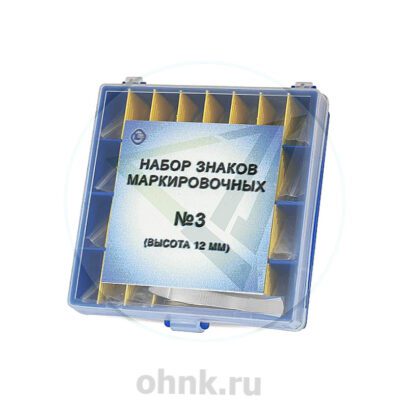

Знаки маркировочные №3 (буквы кириллица)

Маркировочные знаки №3: универсальное решение для радиографических снимков

Комплект маркировочных знаков №3, включающий символы кириллического алфавита, разработан специально для разметки и обозначения радиографических снимков. Изготовленные из свинцового сплава, эти знаки эффективно ослабляют рентгеновское и гамма-излучение, что позволяет получать четкие и качественные изображения на снимках. Производство маркировочных знаков соответствует ГОСТ 15843-79 и техническим условиям ТУ 4276-052-96651179-2016, что гарантирует их высокую надежность и соответствие стандартам.

Особенности конструкции и комплектации

В состав набора входят буквы кириллицы (А, Б, В, Г, Д, Е, Ж, И, К, Л, М, Н, П, Р, С, Т, У, Ф, Х, Ц, Ч, Ш, Щ, Ь, Ъ, Э, Ю, Я), по 10 штук каждой. Такой объем обеспечивает возможность многократного использования знаков для различных задач.

Дополнительно комплект включает пять пеналов, каждый из которых оснащен ячейками для размещения знаков. Пеналы позволяют создавать уникальные комбинации символов, которые можно использовать для обозначения контролируемых изделий или отдельных участков. Для удобства работы в комплект также входит пинцет.

Маркировочные знаки имеют следующие параметры: высота — 12 мм, ширина — 7,7 мм, толщина — 2,5 мм. Эти размеры обеспечивают четкое отображение символов на снимках без излишнего влияния на общее изображение.

Применение маркировочных знаков

Маркировочные знаки активно используются для ограничения длины контролируемых за одну экспозицию участков сварных соединений. Они устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва. Это позволяет точно определить зоны контроля и исключить ошибки при интерпретации результатов.

При необходимости нумерации контролируемых участков знаки размещаются непосредственно на изделии или на кассете с пленкой. Важно, чтобы изображения маркировочных знаков на снимках не перекрывали изображение шва и околошовной зоны. Такая организация маркировки гарантирует точность анализа и исключает недоразумения при оформлении результатов контроля.

Нормативная база и регламентация

Процесс маркировки радиографических снимков, разметки стыков и оформления результатов контроля строго регламентируется нормативными документами. Одним из ключевых документов является ВСН 2-148-82 (Миннефтегазстрой) «Инструкция о порядке маркировки радиографических снимков». Этот документ содержит подробные рекомендации по использованию маркировочных знаков, что обеспечивает единообразие и точность выполнения работ.

Преимущества применения

Одним из главных преимуществ маркировочных знаков №3 является их универсальность. Благодаря широкому набору символов и возможности комбинирования их в пеналах, комплект подходит для решения различных задач маркировки.

Высокая четкость изображений на снимках достигается за счет использования свинцового сплава, который эффективно ослабляет излучение. Это особенно важно для получения достоверных результатов контроля.

Компактные размеры знаков позволяют размещать их на ограниченном пространстве без нарушения целостности изображения. Это делает их удобными для использования как в полевых условиях, так и в стационарных лабораториях.

Заключение

Маркировочные знаки №3 представляют собой современное и надежное решение для маркировки радиографических снимков. Их продуманная конструкция, высокая эффективность и соответствие стандартам делают их незаменимым инструментом для специалистов в различных отраслях.

Благодаря своим характеристикам, комплект позволяет оптимизировать рабочий процесс, минимизировать временные затраты на разметку и гарантировать высокое качество результатов. Это решение станет надежным помощником для предприятий, стремящихся внедрить современные технологии в свою деятельность и обеспечить высокую эффективность выполняемых работ.

Независимо от условий эксплуатации — будь то стационарная лаборатория или передвижной комплекс — маркировочные знаки №3 демонстрируют высокую эффективность и стабильность. Это делает их универсальным выбором для профессионалов, работающих с радиографическими снимками.
