Измерение остаточной толщины корродированной трубы требует ответа на два вопроса: откуда пришло отражение и обследован ли участок, где стенка тоньше всего. Одно устойчивое число отвечает лишь за выбранную точку и настройку прибора. Разберём, как подготовить поверхность, проверить сомнительный результат и не потерять локальную язву между точками измерения.
Измерение остаточной толщины начинается с проверки отражения
Ультразвуковой толщиномер измеряет время прохождения импульса и переводит его в толщину с учётом скорости звука в материале и задержек измерительной системы. При контроле металлической стенки нужен различимый сигнал от её противоположной поверхности — донное отражение. Ржавчина, неровная внутренняя поверхность, расслоение или неудачная настройка могут изменить картину сигналов.
А-скан — график амплитуды сигнала во времени — помогает увидеть, какое отражение выбрал прибор. Он особенно полезен, когда показание скачет, неожиданно растёт или плохо согласуется с соседними измерениями. Но наличие графика само по себе не подтверждает результат: оператор должен распознать отражение и проверить настройку.
Общие принципы описаны в ISO 16809:2025, а открытая область ASTM E797/E797M-21 прямо связывает применимость метода с возможностью получить и различить донное отражение. Документы и критерии для конкретного объекта выбирают по его программе контроля; международный стандарт не задаёт автоматически допустимую толщину любой трубы.
Контактная среда не исправляет плохую посадку

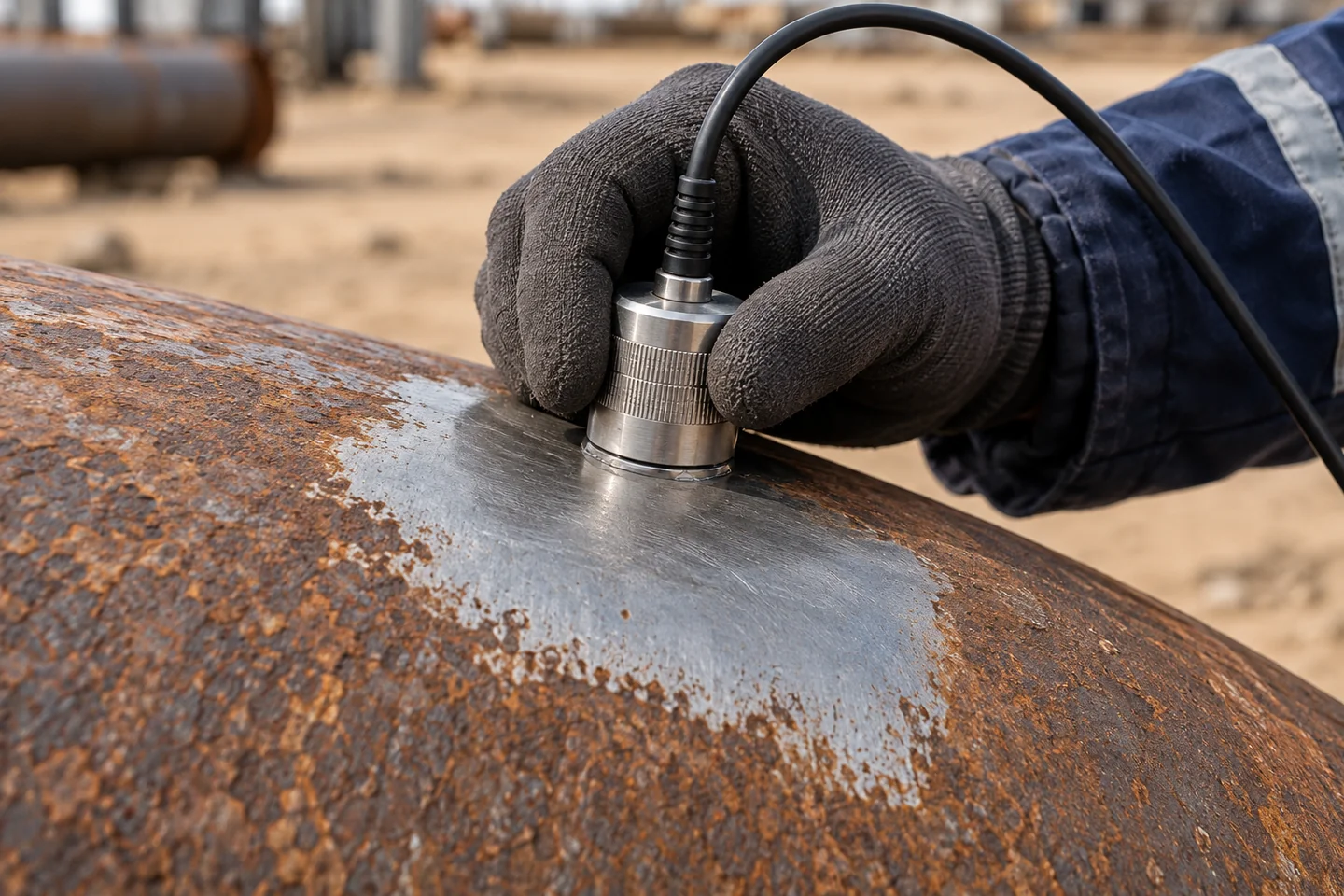

Убирают рыхлую ржавчину, окалину и загрязнения способом, допустимым для объекта. Площадка должна позволять устойчиво поставить преобразователь. Подготовка не должна заметно снимать основной металл: иначе изменится сама измеряемая стенка.
Между датчиком и металлом нужен тонкий слой подходящей контактной среды. Если преобразователь качается на неровностях или опирается краями над наружной язвой, добавление геля не гарантирует правильного измерения. В глубокой впадине прибор может принять сигнал в контактном слое за полезное отражение.
Для коррозионных обследований часто применяют раздельно-совмещённый преобразователь: в одном корпусе находятся передающий и принимающий элементы. Его выбирают под материал, ожидаемую толщину и кривизну, а не только по диаметру корпуса. При малом радиусе трубы посадку и ориентацию датчика проверяют по руководству.
Покрытие меняет выбор режима
В обычном измерении по первому донному отражению время прохождения через краску способно повлиять на показание. Его вклад нельзя корректно убрать простым вычитанием толщины покрытия: скорость звука в нём отличается от скорости в металле.
Некоторые приборы измеряют интервал между последовательными донными отражениями или используют отдельный алгоритм исключения покрытия. Это работает в пределах возможностей конкретного прибора и датчика. При выраженной внутренней коррозии необходимые отражения могут стать слабыми или неразличимыми. Режим проверяют на представительной поверхности; при необходимости покрытие удаляют в разрешённой зоне. Универсальной кнопки «через любую краску» нет.
Локальная язва может оказаться между точками
Равномерное утонение и отдельная глубокая язва требуют разного внимания к охвату площади. Сетка точек удобна для повторных обследований, но сама по себе не доказывает, что найден минимум между её узлами. Один замер характеризует ограниченную область, а форма язвы и акустическое поле датчика влияют на обнаружение её дна.
Если задача — поиск локального минимума, программа должна предусматривать обследование подозрительной области: например, сканирование с контролем контакта и уточнение найденных зон. Шаг, скорость перемещения и способ фиксации выбирают по методике, геометрии повреждения и возможностям системы. Режим удержания минимального значения сохраняет только зарегистрированные показания; пропущенный сигнал он не восстановит.
Как проверить сомнительное показание
| Что наблюдается | Что может влиять | Что проверить |
|---|---|---|
| Число меняется от нажима или наклона | Нестабильный контакт, неровная площадка | Посадку, подготовку и контактный слой; повторить установку |
| Показание устойчиво, но неожиданно велико | Неверная скорость, выбор другого отражения, влияние покрытия | Материал и режим, проверку по образцу, А-скан при его наличии |
| Нет показания на повреждённом участке | Слабое отражение, рассеяние, плохой контакт или выход за диапазон | Применимость датчика и настройки; зафиксировать отсутствие достоверного результата |
| Все точки сетки выглядят благополучно | Локальное утонение могло остаться между точками | Соответствие схемы задаче поиска минимума, необходимость обследования площади |
Измерение остаточной толщины завершают проверкой результата. Таблица помогает найти направление проверки, но не устанавливает причину по одному признаку. Перед записью полезно пройти короткую последовательность:
- Подтвердить материал, датчик, режим измерения и ожидаемый диапазон толщины.
- Проверить настройку скорости и нуля по предусмотренным образцам известной толщины. Табличная скорость — исходная оценка, а не доказательство для любого сплава.
- Повторно установить преобразователь и проверить воспроизводимость. При сомнении изучить сигнал и уточнить область вокруг точки.
- Записать координату, результат, условия и ограничения. Для повторного обследования сохранить понятную привязку к тому же участку.
Для проверки комплекта рассматривают образцы для УЗК, выбирая подходящие материал и толщины. Настройка перед работой не заменяет требуемую поверку. На горячей поверхности отдельно проверяют допустимую температуру датчика, контактной среды и порядок температурной коррекции.
Вопросы и ответы
Можно ли судить о состоянии трубы по одному замеру?
Он подтверждает результат только в обследованной точке при корректной настройке. Чтобы оценить участок с возможной локальной коррозией, нужна схема контроля, соответствующая форме и распределению повреждения.
Означает ли отсутствие показания, что стенка слишком тонкая?
Причин несколько: контакт, отражающая поверхность, материал, диапазон или настройка. Без дополнительной проверки нельзя сделать вывод ни о толщине, ни о пригодности участка.
Всегда ли нужен толщиномер с А-сканом?
Для простой подтверждённой задачи может хватить числового прибора. При сложной коррозии, покрытиях и неоднозначных показаниях отображение сигнала помогает проверить выбор отражения; его пользу оценивают вместе с методикой и подготовкой оператора.
Какое значение остаточной толщины считается допустимым?
Универсального значения нет. Критерий зависит от конструкции, материала, нагрузок, характера повреждения и применимых расчётных и эксплуатационных документов. Измерение даёт исходные данные, а решение об эксплуатации принимают по правилам для объекта.
