Проверка УФ-фонаря для неразрушающего контроля нужна даже тогда, когда лампа явно светит и индикаторный материал флуоресцирует. Глаз не измеряет УФ‑А-облучённость, а яркое фиолетовое пятно может быть видимой примесью, которая мешает различать слабую индикацию. До осмотра важно проверить рабочую поверхность, фон и сам источник в тех условиях, где будет проходить контроль.
Проверка УФ-фонаря для неразрушающего контроля: две величины
Для люминесцентного капиллярного и магнитопорошкового контроля проверяют не «яркость фонаря», а как минимум два разных параметра. УФ‑А-радиометр показывает энергетическую облучённость в рабочей зоне. Люксметр измеряет видимую освещённость на той же поверхности. Один прибор не заменяет другой, если его измерительные каналы и спектральная чувствительность не соответствуют применяемой методике.
Действующий ГОСТ Р ИСО 3059—2015 устанавливает для осмотра по люминесцентной технологии минимум 5 Вт/м², то есть 500 мкВт/см² УФ‑А, и не более 20 лк видимого света на контролируемой поверхности. Эти числа применимы, когда работа выполняется по этому стандарту. Процедура, отраслевой документ или заказчик могут задавать иные либо дополнительные требования, поэтому значение из статьи нельзя переносить в протокол автоматически.
Паспорт фонаря не заменяет измерение на детали
Изготовитель может указывать облучённость в центре пятна на определённом расстоянии. На объекте расстояние, угол, состояние фильтра и питание меняются. Поэтому измерительную головку располагают в плоскости осмотра, ориентируют по руководству к прибору и сохраняют реальную геометрию работы. Держать датчик возле корпуса фонаря бессмысленно: это другая точка и другой результат.
Одного измерения в центре тоже мало, если осматривается площадь. Край пятна может оказаться слабее, а несколько светодиодов — создать неравномерный рисунок. Полезно заранее задать точки проверки и не считать рабочей областью всё, что имеет фиолетовый оттенок. Руководство фонаря и процедура должны определять расстояние, время стабилизации и допустимую зону.

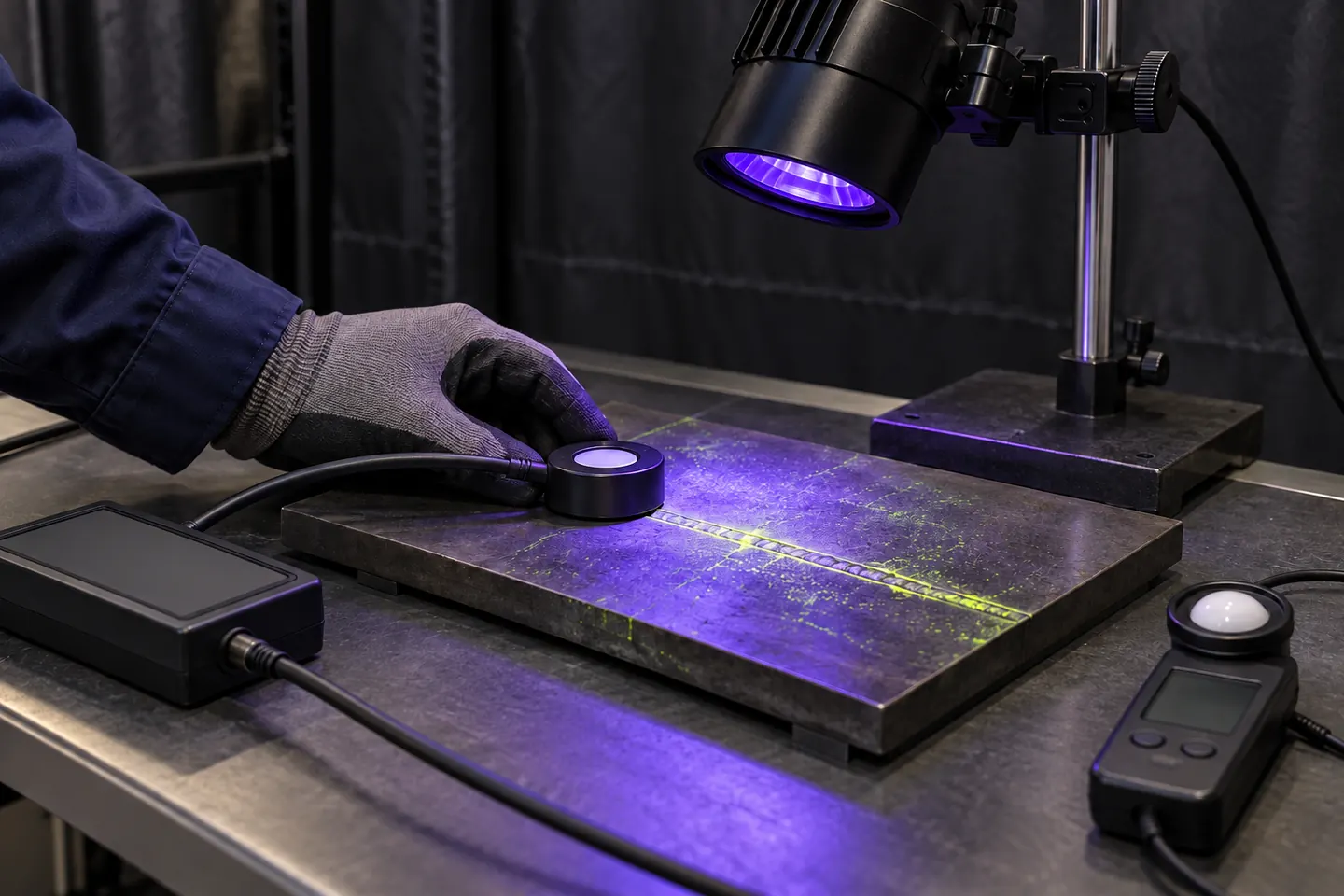

Отдельно измеряют видимый свет при настроенном посту: закрытых шторах, привычном положении фонаря и включённых источниках, которые останутся во время контроля. Датчик люксметра кладут на поверхность, а не держат у глаз оператора. Так в результат попадут реальные блики и подсветка.
Пять шагов перед флуоресцентным осмотром
- Сверить документы. Уточнить метод контроля, тип индикаторного материала, требования процедуры и руководство фонаря. Сертификат нового источника не отменяет проверку условий применения.
- Осмотреть выключенный фонарь. Проверить кабель, корпус, защитное стекло или фильтр. Загрязнение уменьшает выход, а трещина фильтра у источников, где он задерживает нежелательное излучение, требует действий по инструкции производителя.
- Дождаться рабочего режима. Время стабилизации зависит от конструкции. Светодиодный источник часто готов быстрее газоразрядного, но безопаснее опираться на руководство конкретной модели.
- Измерить УФ‑А в рабочей плоскости. Проверить центр и нужную площадь пятна на фактическом расстоянии. Радиометр должен быть исправен, иметь подходящую спектральную характеристику и актуальный статус метрологического контроля.
- Проверить видимый фон. Измерить освещённость там же, убрать блики и прямой свет в поле зрения, затем зафиксировать условия и результат по форме действующей процедуры.
Руководство ASTM E2297-23 отдельно связывает источники УФ‑А, радиометры, видимые источники и люксметры с проверкой заданных условий осмотра. А ASTM E3022 относится к характеристикам светодиодных УФ‑А-ламп и подчёркивает, что полная сертификационная проверка модели выполняется изготовителем или уполномоченным сервисом, а не воспроизводится оператором перед сменой.
Что проверить, если условия не сходятся
| Что наблюдается | Что может влиять | Что проверить |
|---|---|---|
| В центре норма, по краям заметно слабее | Малая рабочая зона, расстояние или наклон источника | Карту пятна и фактическую площадь осмотра; положение фонаря |
| Показание падает после нескольких минут | Нагрев, питание, загрязнение или неисправность | Стабильность по руководству; аккумулятор, фильтр и сервисную проверку |
| Флуоресценция есть, но тонкие индикации теряются | Видимая засветка, блики или спектральная примесь | Люксы на поверхности, отражения, состояние фильтра и применимость источника |
| Два радиометра дают разные значения | Разная спектральная чувствительность, геометрия или состояние приборов | Назначение, диапазон, ориентацию, поверку или калибровку и методику измерения |
На этом проверка УФ-фонаря для неразрушающего контроля не заканчивается: чем больше облучённость, тем не обязательно лучше результат. Слишком интенсивный источник способен усиливать воздействие на глаза и кожу, а длительное УФ‑А-облучение может ослаблять флуоресцентную индикацию. Не следует смотреть в источник, направлять его на людей или работать с яркими отражениями; конкретные меры защиты берут из инструкции и правил предприятия.
Для самого процесса также важны индикаторный материал и его состояние. Материалы для магнитопорошкового контроля и капиллярного контроля выбирают как часть согласованной системы. Проверенный фонарь не исправит неверную концентрацию суспензии, плохое удаление избытка пенетранта или неподходящую выдержку. Отдельно об этом рассказывают статьи о магнитопорошковом контроле сварных швов и типичных ошибках капиллярного контроля.
Вопросы и ответы
Можно ли проверить УФ‑А фонарь камерой телефона?
Нет. Камера может показать свечение или неравномерность, но её изображение не заменяет измерение УФ‑А-радиометром и люксметром с подходящими характеристиками.
Достаточно ли измерить фонарь один раз после покупки?
Нет. Заводские документы описывают состояние при выпуске, а на месте влияют загрязнение, старение, питание, падения и условия установки. Периодичность рабочих и метрологических проверок задают процедура и документация приборов.
Нужно ли прогревать светодиодный УФ‑А фонарь?
У разных моделей время стабилизации различается. Измерение выполняют после выхода источника на устойчивый режим по его руководству, а не по общему правилу для всех светодиодов.
Можно ли использовать обычный бытовой УФ-фонарик?
Само обозначение 365 нм не подтверждает спектр, равномерность, фильтрацию видимого света и стабильность. Пригодность источника подтверждают по требованиям метода, документам на модель и измерениям в рабочей зоне.
