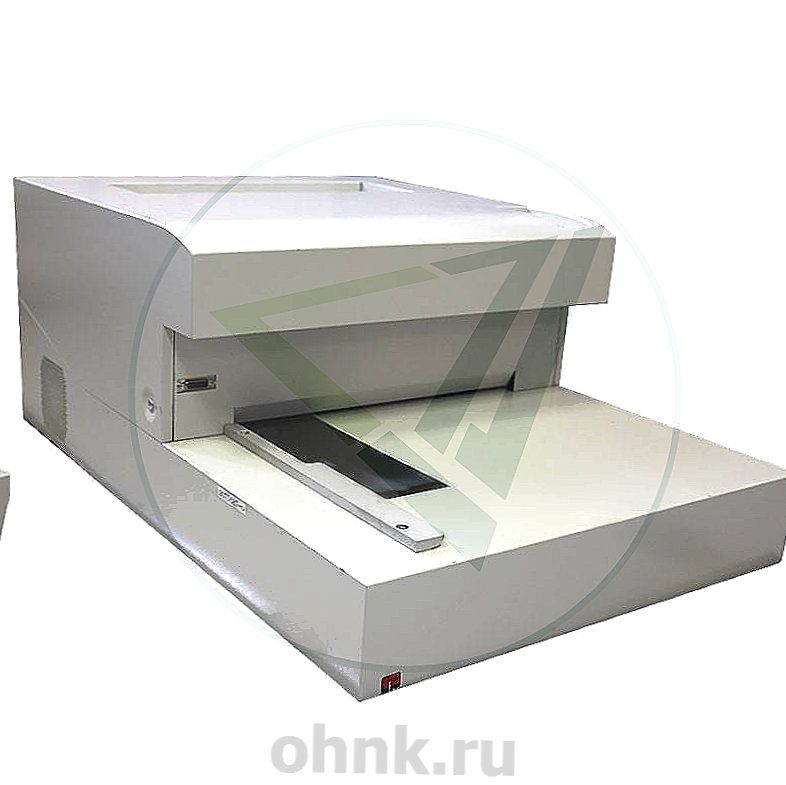

АПК для оцифровки рентгеновских пленок Карат РС35а (+ X-Vizor) со сканером Array 2905 HD

РОССИЙСКОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ X-Vizor

Программное обеспечение X-Vizor, разработанное компанией ООО «Ньюком-НДТ» в Санкт-Петербурге, представляет собой передовое решение для управления аппаратно-программным комплексом КАРАТ РС35А. Программа имеет свидетельство о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 года и функционирует под управлением 64-битных версий операционных систем WINDOWS 7/8/8.1/10. X-Vizor предоставляет пользователям широкие возможности для управления сканером при оцифровке снимков, а также для обработки полученных изображений на компьютере.

Форматы данных и их поддержка

X-Vizor поддерживает работу с различными форматами данных, что делает его универсальным инструментом для обработки радиографических изображений. Программа обеспечивает 16-битное представление данных (65536 градаций/уровней серого) в собственном формате XVZ. Кроме того, поддерживаются популярные форматы, такие как XYZ (Duerr), DICONDE-файлы, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG, DCM и другие. Это позволяет легко интегрировать программное обеспечение в различные рабочие процессы и использовать его для анализа данных, полученных из разных источников.

Возможности обработки изображений

Одним из ключевых преимуществ X-Vizor является широкий набор инструментов для обработки изображений. Программа позволяет инвертировать изображение для переключения между негативным и позитивным режимами, а также выполнять геометрические преобразования: масштабирование, вращение, зеркальное отображение и вырезание фрагментов.

Для улучшения качества изображений доступны шесть предустановленных фильтров, которые могут быть применены к изображению в целом или к определенным областям интереса. Тонкая настройка параметров фильтров позволяет адаптировать их под конкретные задачи контроля. Нормализация чувствительности пикселей плоскопанельного детектора помогает устранить артефакты и получить высококонтрастное радиографическое изображение.

Кроме того, X-Vizor позволяет наносить маркеры (тексты и знаки) на изображения, что упрощает их анализ и документирование. Настройка яркости и контраста может выполняться как по гистограмме всего изображения, так и по выбранной области, что обеспечивает точную настройку визуализации.

Инструменты для измерений

X-Vizor предоставляет широкие возможности для выполнения точных измерений. Программа позволяет измерять интенсивность (уровень серого) или оптическую плотность в любой точке изображения. Гистограммы интенсивности или оптической плотности могут быть построены как для всего изображения, так и для произвольно выбранного отрезка или области.

Калибровка по оптической плотности выполняется с использованием поверенного оптического клина, а калибровка «электронной линейки» — по известным размерам объектов на изображении, например, эталона чувствительности. После калибровки пользователи могут измерять линейные размеры дефектов, расстояния между ними, а также вычислять площадь дефектов. Все полученные данные автоматически заносятся в протокол контроля.

Соответствие нормативным документам

X-Vizor разработан с учетом требований различных нормативных документов, таких как СТО Газпром 2.2-4-083-2006, РД Транснефть 25.160.10-КТН-016-15, РД МГ Бованенково-Ухта, ГОСТ 23055 и ГОСТ 7512. Программа автоматически классифицирует, группирует и отбраковывает выявленные дефекты в соответствии с выбранным нормативным документом.

Результаты контроля заносятся в генерируемые заключения и протоколы, которые соответствуют требованиям и формату выбранного нормативного документа. При необходимости программное обеспечение может быть доработано для поддержки новых или дополнительных стандартов.

Автоматизированная дефектоскопия

X-Vizor предлагает продвинутые инструменты для автоматизированной дефектоскопии. Программа позволяет вычислять отношение сигнал/шум и оптическую плотность на изображении или его части после калибровки по клину. Также доступны функции поиска канавочных и проволочных эталонов для определения чувствительности контроля, а также двухпроволочных эталонов для вычисления базового пространственного разрешения.

Программа способна автоматически находить прямые и эллиптические сварные швы на изображениях, а также определять параметры некоторых классов дефектов. Отбраковка и выдача заключений выполняются в соответствии с выбранным нормативным документом.

Особое внимание уделяется модулю измерения толщины стенки, который позволяет точно оценивать этот параметр на изображениях. В программе также реализован высококонтрастный медианный фильтр, который преобразует изображения разнотолщинных объектов таким образом, чтобы все части объекта контроля были четко видны без артефактов.

Заключение

Программное обеспечение X-Vizor представляет собой современное и универсальное решение для обработки и анализа радиографических изображений. Его широкие возможности, включая поддержку различных форматов данных, инструменты для обработки изображений, точные измерения и соответствие нормативным документам, делают его незаменимым инструментом для специалистов в области неразрушающего контроля.

Благодаря своей гибкости и функциональности, X-Vizor позволяет не только повысить эффективность работы, но и минимизировать затраты времени на анализ данных. Программа постоянно совершенствуется, что обеспечивает ее соответствие современным требованиям и стандартам.
