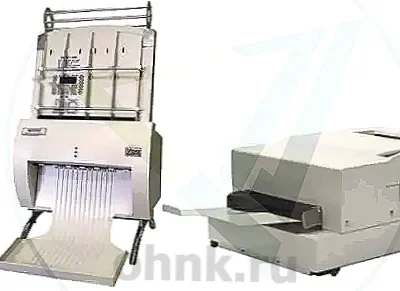

АПК для оцифровки рентгеновских пленок Карат РС35В (+ X-Vizor) со сканером Vidar NDT Pro

Аппаратно-программный комплекс Карат РС35: инновационное решение для оцифровки радиографических снимков

Аппаратно-программный комплекс Карат РС35, оснащенный сканером Vidar NDT Pro и программным обеспечением X-Vizor, представляет собой современное, технологичное и экономичное решение для оцифровки как листовых, так и рулонных радиографических снимков. Устройство способно обрабатывать рулонные пленки длиной до 5 метров, что делает его универсальным инструментом для различных задач неразрушающего контроля.

Комплекс включает в себя промышленный оцифровщик радиографических снимков Vidar NDT Pro с автоподатчиком для листовых снимков, стационарный ПК или ноутбук, устройство для подачи рулонных снимков и программное обеспечение X-Vizor, разработанное компанией ООО «Ньюком-НДТ». Программа имеет свидетельство о государственной регистрации №2012610620 от 10.01.2012 года и защищена HASP-ключом.

Технологические преимущества оцифровщика Vidar NDT Pro

Оцифровщик Vidar NDT Pro, входящий в состав комплекса Карат РС35, создан специально для промышленного неразрушающего контроля и соответствует высочайшим требованиям таких отраслей, как нефтегазовая, авиационно-космическая, нефтехимическая, атомная и судостроительная промышленность. Комплекс позволяет получать цифровые радиографические изображения исключительного качества, соответствующие стандарту ISO 14096 для классов DB и DS (в режиме накопления), а также удовлетворяющие требованиям РД Транснефть и СТО Газпром.

В основе работы сканера лежит использование полупроводниковой ПЗС-матрицы высокого разрешения HD-CCD™ и мощной светодиодной лампы (LED), которая отличается длительным сроком службы и легкостью замены. Это гарантирует стабильность работы устройства и высокое качество оцифрованных изображений.

Основные характеристики и возможности комплекса

Аппаратно-программный комплекс Карат РС35 поддерживает оцифровку радиографических снимков с оптической плотностью от 0,5 до 4,0 (класс DB по ISO 14096) и от 0,5 до 4,5 (класс DS в режиме накопления). Пространственное разрешение составляет 11 пар линий на миллиметр с геометрической точностью не хуже 1 % или 2 пикселя (в зависимости от того, какое значение больше) по обеим осям.

Комплекс способен обрабатывать снимки шириной от 6 до 35 см и длиной от 20 до 500 см. Благодаря автоподатчику, устройство может работать в пакетном режиме, оцифровывая до 25 листовых снимков смешанного размера без предварительной сортировки. Это значительно повышает производительность и упрощает процесс работы с большими объемами данных.

Особое внимание стоит уделить возможности одновременной оцифровки нескольких узких и длинных снимков. Такая функция особенно полезна при работе с рулонными пленками, где требуется высокая скорость обработки.

Программное обеспечение X-Vizor

Программное обеспечение X-Vizor, разработанное ООО «Ньюком-НДТ», является неотъемлемой частью комплекса Карат РС35. Программа предоставляет широкие возможности для обработки и анализа оцифрованных изображений. Она позволяет сохранять файлы в различных форматах, создавать базы данных, выполнять первичное редактирование и анализ изображений.

X-Vizor поддерживает автоматизированный поиск дефектов, их классификацию и определение физических характеристик. На основе собранных данных программа формирует протоколы контроля и заключения, соответствующие требованиям нормативных документов.

Преимущества использования комплекса Карат РС35

Основным преимуществом комплекса является его универсальность. Он способен работать как с листовыми, так и с рулонными пленками, что делает его подходящим для широкого спектра задач. Высокое качество оцифровки и возможность обработки больших объемов данных в пакетном режиме значительно повышают производительность работы.

Использование современных технологий, таких как LED-подсветка и HD-CCD™ матрица, обеспечивает высокую точность и надежность результатов. Программное обеспечение X-Vizor дополняет аппаратную часть комплекса, предоставляя пользователям удобные инструменты для анализа и документирования данных.

Заключение

Аппаратно-программный комплекс Карат РС35 с оцифровщиком Vidar NDT Pro и программным обеспечением X-Vizor представляет собой передовое решение для оцифровки радиографических снимков. Его высокая производительность, точность и универсальность делают его незаменимым инструментом для специалистов, работающих в области неразрушающего контроля.

Благодаря своим характеристикам, комплекс соответствует международным стандартам и требованиям различных отраслей промышленности. Использование Карат РС35 позволяет не только повысить эффективность работы, но и минимизировать затраты на обслуживание оборудования. Это решение станет надежным помощником для предприятий, стремящихся к внедрению современных технологий в своей деятельности.
